CABINA DI PILOTAGGIO: STRUMENTAZIONE E COMANDI del velivolo RE 2000

La strumentazione ed i comandi del velivolo sono distribuiti sul cruscotto anteriore e sulle due fiancate laterali.
La strumentazione principale é collocata sul cruscotto oscillante (nell’illustrazione evidenziato in colore azzurro) e sul cruscotto fisso, posizionati all’altezza dell’ordinata 2.

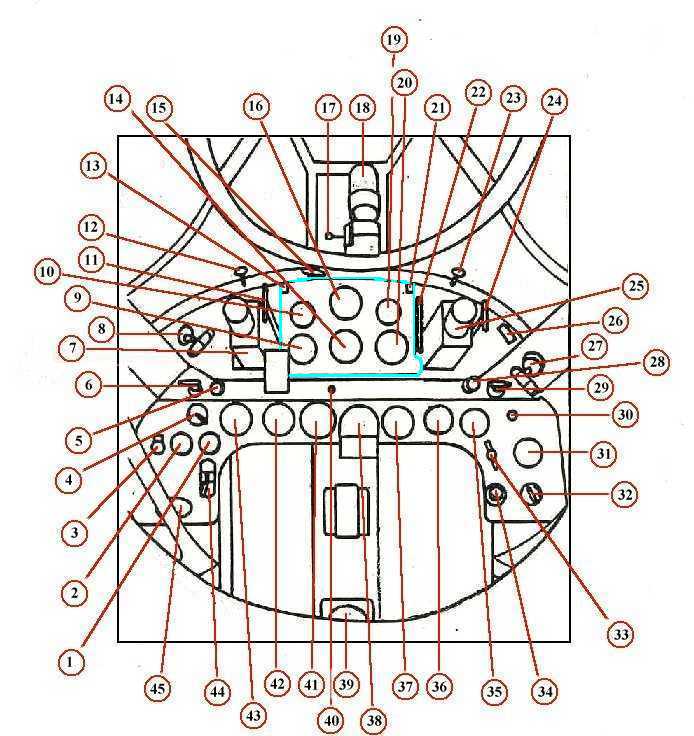

RE 2000 cruscotto anteriore

Nel disegno sono state omesse, per maggior chiarezza, la pedaliera e la barra di comando.

Part.	Descrizione particolare	Impianto	Note
1	Manometro benzina	Alimentazione
2	Manometro olio	Lubrificazione
3	Interruttore riscaldamento tubo di pitot	Strumenti di bordo
4	Commutatore magneti	Avviamento motore
5	Comando fermo motore	Comandi motore
6	Comando disinnesto orientamento ruota di coda	Comandi carrello
7	Mitragliatrice (sinistra)	Armamento di lancio
8	Fanalino illuminazione cabina (sinistra)	Illuminazione abitacolo
9	Sbandometro	Strumenti di bordo
10	Anemometro	Strumenti di bordo
11	Leva di riarmo (sinistra)	Armamento di lancio
12	Pomello comando aerazione cabina (sinistra)	Ventilazione abitacolo
13	Levetta sincronizzazione mitragliatrice (sinistra)	Armamento di lancio
14	Girodirezionale	Strumenti di bordo
15	Comando sgancio rapido portello
16	Girorizzonte	Strumenti di bordo
17	Mirino posteriore ad anello	Armamento di lancio
18	Collimatore a riflessione	Armamento di lancio
19	Variometro	Strumenti di bordo
20	Altimetro	Strumenti di bordo
21	Levetta sincronizzazione mitragliatrice (destra)	Armamento di lancio
22	Indicatore visivo livello olio	Lubrificazione	(solo per versione G.A.)
23	Pomello comando aerazione cabina (destra)	Ventilazione abitacolo
24	Leva di riarmo (destra)	Armamento di lancio
25	Mitragliatrice (destra)	Armamento di lancio
26	Contacolpi meccanico mitragliatrici	Armamento di lancio
27	Fanalino illuminazione cabina (destra)	Illuminazione abitacolo
28	Comando aria calda
29	Comando parzializzatore olio	Lubrificazione
30	Pulsante e vibratore d’accensione	Avviamento motore
31	Indicatore telepirometrico	Raffreddamento
32	Commutatore telepirometrico	Raffreddamento
33	Rubinetto di lancio	Avviamento motore
34	Iniettore benzina	Avviamento motore
35	Manometro aria compressa e freni	Pneumatico / Freni
36	Orologio	Strumenti di bordo
37	Anemometro supplementare	Strumenti di bordo
38	Bussola	Strumenti di bordo
39	Indicatore meccanico carrello	Comandi carrello
40	Avvisatore d’incendio	Estintore
41	Contagiri	Strumenti di bordo
42	Manometro compressore centrifugo
43	Teletermometro doppio olio	Lubrificazione
44	Interruttore carrello	Comandi carrello
45	Indicatore carrello	Comandi carrello

Nel disegno é stato omesso, per maggior chiarezza, il seggiolino del pilota.

Part.	Descrizione particolare	Impianto	Note
1	Presa a strappo per cuffia ricezione	Rice-trasmittente
2	Quadretto impianto radio	Rice-trasmittente
3	Indicazione posizione ipersostentatori	Comandi ipersostentatori
4	Scatola comando alette di regolazione
5	Leva comando estintore	Estintore
6	Reostato ed interruttore collimatore	Armamento di lancio
7	Quadretto comando ed indicatore spezzoniera	Armamento di caduta	solo per versioni G.A. e Intercettore
8	Manetta comando gas	Comandi motore
9	Manetta comando correttore di quota	Direzionale superfici mobili orizzontali
10	Manetta comando passo elica	Comandi elica
11	Manetta comando +100	Comandi motore
12	Indicatori livello benzina (sinistra)	Alimentazione
13	Comando rubinetto benzina	Alimentazione
14	Struttura supporto seggiolino
15	Scatola comando carrello ed ipersostentatori	Comandi carrello / ipersostentari
16	Leva comando pompa a mano benzina	Alimentazione

Nel disegno é stato omesso, per maggior chiarezza, il seggiolino del pilota.

Part. Descrizione particolare Impianto Note

1 Voltmetro Elettrico

2 Quadretto luce Elettrico

3 Amperometro Elettrico

4 Segnalatore « Z » Solo per versione Catapultabile

5 Scatola di deviazione con fusibili Elettrico

6 Manette comando a distanza interruttore generale Elettrico

7 Fanalino illuminazione cabina Illuminazione abitacolo

8 Rubinetto per il riarmo pneumatico Armamento di lancio

9 Quadretto F.I.M.A.C.

10 Presa per riscaldamento ossigeno Erogazione ossigeno

11 Milliamperometro corrente antenna Rice-trasmittente

12 Manometro erogazione ossigeno Erogazione ossigeno

13 Tromba acustica Comandi carrello

14 Manometro pressione ossigeno Erogazione ossigeno

15 Comando rubinetto serbatoi di fusoliera Alimentazione Solo per versione Grande Autonomia

16 Occhiello per attacco moschettone paracadute

17 Bombola ossigeno Erogazione ossigeno

18 Inalatore ossigeno Erogazione ossigeno

19 Interruttore di fonia e grafia Rice-trasmittente Solo per versione Catapultabile

20 Struttura supporto seggiolino

21 Comando pompa flabelli Lubrificazione
