M14 Bull-pup

　

　

此M14 Bull-pup設計，是約略十年前發表於尖端科技之圖文改繪．

　　　　　　　　　　　T57　　　　　　　　　　 M14 Bull-pup

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

　防火帽／準星　　　　∼更換　　　　　　　∼新設計　－防火帽／準星座

　　　　　　　　　　　　　　　　　　　　　　　　　　（加置夜間準星）

　上護木　　　　　　　∼更換　　　　　　　∼新設計　－上護木

●槍機護蓋　　　　　　　　　　　　　　　　∼新設計　（保護／退殼偏向）

　下護木　　　　　　　∼保留　　　　　　　∼新置加裝－下護木

●前握把　　　　　　　　　　　　　　　　　∼選擇配置

　握把　　　　　　　　∼槍托型握把截除　　∼新置加裝－手槍型握把

●提把式照門座　　　　∼更換照門組　　　　∼新設計

　復進連桿／拉柄　　　∼替換　　　　　　　∼新設計　－改良拉柄位置

　板機組　板機槓桿　　　∼替換　　　　　　∼新設計　－改造

　　　　　板機組底板　　∼替換　　　　　　∼新設計　－改造

　　　　　板機組插銷　　∼替換　　　　　　∼新設計　－板機連桿插銷

　　　　　擊鎚組保留

　　　　　板機　　　　　∼替換　　　　　　∼新設計　－板機組

　　　　　　　　　　　　　　　　　　　　　　　　　　（板機／連桿組）

　射擊模組　　　　　　　∼半自動　　　　　∼半自動／全自動

　木質槍身　　　　　　　∼槍托截除替換　　∼新設計　－金屬托板

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

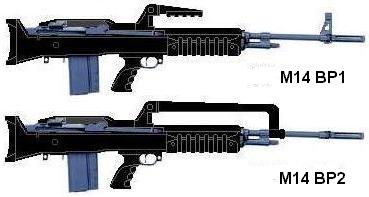

M14　BP1

槍身結構

　　依設計有兩種方式：

　　1.　使用原槍之木質槍身進行改裝．

　　2.　使用強化塑膠材質之新設計槍身．（設計者建議此法以增加結構強度）

　　此新設計槍身，在護木下方握把部份之截面體亦能減小，亦有助於握持．

附加改裝

　　依其設計圖而論，最麻煩改裝部份為∼提把式照門座，需進廠使用機具將槍管與瓦斯鋼管分解後裝置，無法直接以加裝套件方式，以DIY簡易方式進行．

整體重量

　　改裝BULL-PUP是截除原有槍托和握把，但卻附加更多改裝套件，可預見其整槍重量將提升0.25∼0.5公斤．

槍管散熱

　　依其設計圖上護木（槍管蓋板）並無散熱孔設計，將會有握持熱炙和槍管散熱問題．

瞄準裝置

　　BULL-PUP如果採傳統簡易瞄準裝置，因瞄準基線較短，將會有命中精確度不良的缺點，除非採用光學瞄準器輔助．

槍口裝置

　　如果您熟悉步槍射擊，將可預見此M14 BULL-PUP亦不好掌控，其後座力與槍口上揚問題改善程度有限，因還是使用原有M14防火帽設計．

　　如果要將M14改為BULL-PUP設計，槍口裝置將是重點設計，美國民用槍械市場中已有此產品出現，此槍口裝置設計有抑震、制退、減低火光等功能．

　　就7.62mm BULL-PUP設計而言，橡膠槍托底板設計是有其必要性．
