Dites tout bas ce que vous crieriez tout haut

Avez-vous des voisins bruyants? Mettent-ils toujours la radio
dans le fond lorsque que tout ce que vous voulez c'est la Paix ?
Vous voulez un moyen simple et peu coûteux de les avertir qu'ils
nuisent à votre harmonie. Voici une solution ingénieuse de
surprendre vos voisins: créer votre propre transmetteur pour la
bande F.M. afin de pouvoir prendre le contrôle de leur radio,
c'est-à-dire vous permettre d'envoyer votre voix sur la station
qu'il écoute comme si vous seriez l'animateur.
Dans les prochines pages, nous expliciterons les étapes de
construction, ainsi que quelques informations vous permettant
de construire votre propre transmetteur F.M.
Voici ce que vous aurez besion pour monter votre émetteur:

Pour commencer vous devrez vous procurer les composantes
nécessaires pour le montage de ce projet:

Condensateurs:		2	x	10 pF
			2	x	10 nF
			1	x	12 nF
			3	x	10 µF
			1	x	2 à 22 pF variable

Résistances:		1	x	10 M
			1	x	22 K
			1 	x	15 K
			2	x	10 K
			2	x	4,7 K
			1	x	330 ohms

Potentiomètres:		1	x	10 K
			1	x	2 K

Transistors:		1	x	2n2222a
			1	x	2n3904
			1	x	MPF102   (n-Jfet)

Autres:			1	x	Micro. électret
			1	x	Connecteur de pile 9V
			Du fil		#16 ou #18

Voici les outils qui vous seront utiles pour l'exécution du projet:
fer à souder, étain, plaque de cuivre simple face, pile 9 Volts.

Et pour tester, idéalement, il vous foudrait: analyseur de spectre
et/ou oscillo. numérique et/ou fréquence mètre . Si vous n' avez
pas ces moyens technologiques un simple radio fera l'affaire.

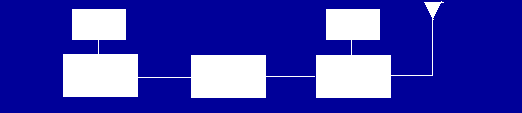

Voici une brève description de chacune des parties
de notre montage ainsi que le schéma bloc:


NB: Pour avoir les images (.gif) cliquer du
droit et sélectionnez: sauvegarder l'image.

Ampli. de Micro	: Étage servant a amplifier le signal à l'entrée
		  afin qu'il soit plus puissant pour les
		  prochains étages. Dans notre cas,
		  il sert également à adapter le micro électret .

Préamplificateur: Étage servant a amplifier le signal afin qu'il
		  soit facile à distinguer pour l'étage suivant.

Mélangeur	: Étage servant à moduler le signal.
( Mixer )	  Il mixe une porteuse avec un signal.
		  Dans notre cas, il s'agit d'un modulateur F.M.

Circuit résonnant: Étage servant à sélectionner la fréquence
( L.C. )	   voulue et à éliminer celles non désirées.

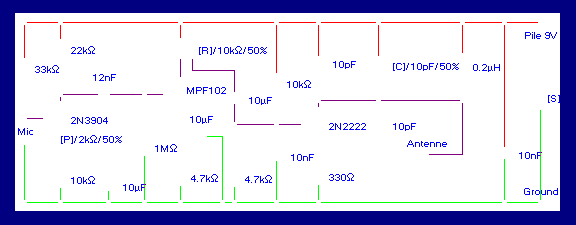

Si vous êtes plus familier avec les schémas techniques voici
notre plan construit sur Electronics Workbench:


NB: Pour avoir les images (.gif) cliquer du
droit et sélectionnez: sauvegarder l'image.

Vous ne pourrez faire ce circuit sur une plaquette de montage
dû à la haute fréquence utilisé dans ce circuit ( 88-108 MHz )
qui change les caractéristiques du circuit résonnant. Donc, vous
serez obligé de faire ce circuit  soit à l'aide d'une plaque à
soudure, soit à l'aide d'un procédé maison de circuit imprimé,
ou à l'aide de nos plans fait sur un programme de circuits imprimés
Demandez avec un Email à Sylvain le plan fait avec P-CAD .


N.B.:	Pour monter le projet, voir les pièces, le schématique et
	les plans des plaques en annexe.

Assurez-vous que vos transistors et les condensateurs
électrolytiques sont reliées conformément à leurs caractéristiques.
En exemple, un problème que nous avons eu dans notre montage fut que
notre MPF102 avait les caractéristiques inversés (DGS plutôt que SGD
tel que spéficier en annexe ) par rapport à celles de notre circuit
imprimé. Donc nous l'avons tout simplement inversé.

L' étape suivante, à pour objectif la vérification du fonctionnement
du circuit résonnant. Donc, vérifier si votre transmetteur émet en
fréquence radio F.M. (commerciale 88 à 108 MHz). La façon la plus
simple de vérifier si votre montage transmet: essayer de retrouver
le son de votre voix sortant de votre radio en faisant varier la
syntonisation . Si vous ne retrouvez pas le signal, variez le
circuit résonant du transmetteur ( C7 ) en restant à une station
fixe sur le radio. Si vous ne ne retrouver toujours pas votre
signal, vous deverez utiliser un analyseur de spectre
( ou tous autre appareil de mesure de fréquence de 100 MHz )
pour localiser la fréquence d'émission.  Ensuite, il vous faudra
modifier la bobine pour pouvoir émettre dans la plage de la radio
commerciale (88MHz à 108MHz ).  Selon nos expérimentations, nous
avons pu constater qu'il fallait, la plupart du temps, augmenter
la fréquence de transmission et pour y parvenir nous avons réduit
la bobine d'un tour.  Si la fréquence de résonnance est plus élevée,
il vous suffira de rallonger cette bobine (c'est vraiment un travail
artisanal).  Si aucun analyseur de spectre ne vous est disponible,
essayez plusieurs valeurs de bobine et dès que vous pouvez percevoir
un signal sur le radio, déterminez votre largeur de bande FM (exemple:
vous ne pouvez vous rendre qu'à 90MHz au maximum, ainsi il vous sera
facile d'ajuster la bobine de façon raisonnable.)

Pour tous les amateurs d'électronique qui voudraient modifier,
ou améliorer le circuit, nous vous proposons quelques petits
suppléments que nous avions pensé ou même essayer de faire
marcher sur ce montage. Vous pouriez utiliser des varactors
pour remplacer les condensateurs variables, amplifier le signal
de sortie pour transmettre dans un plus grand rayon ( nous avons
dû abandonner ce montage d'ampli. car il provoquait des modifications
sur la fréquence de résonnance et nécessitait une double syntonisation,
de plus nous en avions nullement besoin car la puissance du système
nous convenait parfaitement). Vous pourriez aussi contrôler
l'alimentation avec un comparateur de tension à la sortie du micro
afin d'économiser la pile.  Ou bien si vous vous senter d'attaque,
le plat de résistance, créer un transmeteur F.M. STÉRÉO!

Lorsque vous aurez votre émetteur F.M. vous pourrez donc communiquer
votre façon penser à vos voisins, communiquer avec vos copains,
faire l'espion ...

Maintemant vous êtes en mesure de construire votre propre
transmetteur F.M., nous vous invitons donc à consulter les
règlementations du C.R.T.C ( Conseil de la radiodiffusion
et des télécommunications canadiennes )
ou tout autre organisme de législation sur les
transmissions, pour savoir à quelle puissance vous pouver
transmettre en toute légalité sur la plage F.M. commercial .

Concepteur:
Olivier Lemay
Sylvain Héroux


Référence:
Voici où nous avons pris notre schéma initial: 1001 montages, page 289
Cliquez ici pour aller à l'adresse internet du C.R.T.C.

Remerciments à Michel Baril et Marc Lemay pour leur aide et
collaboration à la réalisation de ce projet.

--------------------------------------------------------------------------
ANNEXE:

Pièces prévues dans le montage:

R1 - - - - - - - - 15 k
R2 - - - - - - - - 10 k
R3 - - - - - - - - 22 k
R4 - - - - - - - - 1 M
R5 - - - - - - - - 4,7 k
R6 - - - - - - - - 10 k
R7 - - - - - - - - 4,7 k
R8 - - - - - - - - 330 ohms

P1- - - - - - - -  2 k   , potentiomètre 3386F
P2 - - - - - - - - 10 k  , potentiomètre 3386F

C1 - - - - - - - - 10 µF  , 12 v
C2 - - - - - - - - 12 nF
C3 - - - - - - - - 10 µF  , 12 v
C4 - - - - - - - - 10 µF  , 12 v
C5 - - - - - - - - 10 nF
C6 - - - - - - - - 10 pF
C7 - - - - - - - - 2 à 22 pF (ou fil torsadé "twisted hookup wire" sur 1/2")
C8 - - - - - - - - 10 pF
C9 - - - - - - - - 10 nF

L1 - - - - - - - - 3 tours sur une tige 1/4" de diamètre et long de 1/2"

Q1 - - - - - - - - 2N3904  , EBC
Q2 - - - - - - - - MPF102  , SGD
Q3 - - - - - - - - 2N2222a  , EBC

Entre:

M1 - M2 - - - - - Micro. électret
B1 - B2 - - - - - Connecteur de pile 9V
S1 - S2 - - - - - Interrupteur
(B1 - S2- - - - - Connecteur de pile 9V si pas d'interrupteur)

ANT - - - - - - - Fil d'antenne de 75 cm max. ( ex: 10, 20, 40, 75 cm )

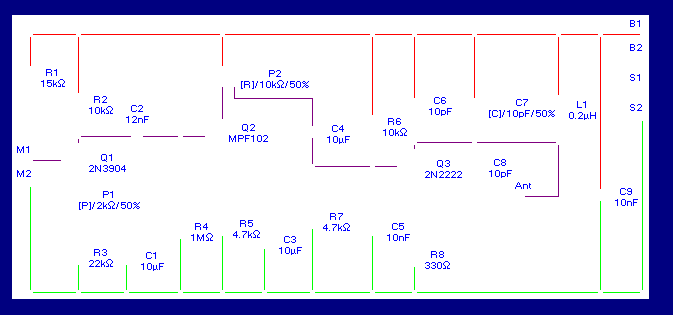

Schématique du plan de montage:

NB: Pour avoir les images (.gif) cliquer du
droit et sélectionnez: sauvegarder l'image.
--------------------------------------------------------------------------
