Connaissez vous la loi de
Murphy? ou comment expliquer l'inexpliquable
pour resumer prenons un exemple concret :
Pourquoi une tartine avec de la confiture tombe toujours sur le sol face
confiture(enfin presque).he bien apres une semaine de test la loi se verifie
et j'ai de la confiture plein le sol.
Bon la confiture c'est bien mais elle ne va pas resoudre nos problemes
d'images .
Prenons le cas d'une resistance qui devrait avoir une valeur theorique
de 1Kohm en serie avec une resistance de 470ohm on obtient 1470ohm (en
serie 1000+470=1470) en theorie.
Murphy (pas celui de ROBOCOP mais l'autre) applique donc sa theorie (pas
avec la tartine).
Si une resistance a une tolerance de +/- 5%
1Kohm 1000-5%=950
1Kohm 1000+5%=1050
470ohm 470-5%=446.5
470ohm 470+5%=493.5
donc les valeurs dans le pire des cas:
1396.5ohm
1543.5ohm
au lieu d'une valeur ideal de 1470ohm
Bon je n'ai pas dit qu'il fallait tester les composants un par un mais
tolerance oblige il y aura toujours des Correcteurs d'Image Economique
qui marcheront mieux que d'autres .
Il y a aussi la facon dont le circuit imprime est route mais le jour ou
j'aurais fais homologue cette carte aux normes CEM c'est que le marche
du CINE sera legalise
Pour plus d'info Selectronique ( a Lille ,Neuneuland City....) a dans son catalogue les lois de Murphy
Depannage et verification
( il marche pas, bah pourquoi )
-Tout d'abord relire le coin coin du blaireau
(et ne pas croire tout ce qui est ecrit surtout a la fin )
-Avez vous cabler tous les Vias et les composants (utilser la nomenclature)
-Verifier avec un multimetre en position Ohmmetre que les pistes d'alimentation
ne sont ni en court circuit ,ni coupe...
-Verification des bavures de soudure au niveau des PLCC et autres composants
actif
Prenons l'exemple d'un boitier DIP28 (une des RAM cache)
La question a se poser est quelles sont les pistes qui passent entre 2
pastilles de ce composant.Apres le reperage effectue il suffit de s'equiper
d'un multimetre et de le positionner en mode test de continuite . Verifier
que la piste qui passe entre 2 pastilles ne soit pas en court circuit avec
une des 2 pastilles.Repeter l'operation pour les autres composants et vous
aurez fait un bonne partie du travail .
-Si vous avez cable les composants actifs sur des supports brancher l'appareil
et verifier les tensions d'alimentation des composants actifs(composants
actifs non implante).
La partie CPU (68hc11 & Co)
-Vous avez branche le transfo sur votre Cine et la led ne scintille pas donc le programme du 68hc11 ne demarre pas on en deduit qu'il y a soit un probleme :
votre 68hc11 est HS ou le quartz a 12Mhz ne fonctionne pas...
L'oscillateur 26Mhz
-La led clignote brievement dans ce cas votre oscillateur 26.625 ou 27Mhz ne marche pas .
Pour verifier il suffit de posseder un oscilloscope et de verifier entre la resistance de 150Ohms et sur la Zener de 3.3v .
un autre probleme peut etres avez vous oublier de mettre en place le Mach ou de le programmer.....
Si la led se comporte correctement et que vous n'avez toujours pas de commutation vous allez devoir verifiez les signaux de synchro fournis par le 4069 et le LM1881 .
Le 4069 (SynA & SynB)
le 4069 permet de signaler au 68hc11 que vous etes sur la bonne chaine .
Les signaux SynA ,SynB doivent avoir une frequence de 15.625Khz (programme crypté) .Pour etres sur que qu'il n'y est aucun probleme il faudra verifier que les signaux sont present a la source et vers leur destinations.
-SynA va sur le Mach 13x broche 12
-SynB va sur le Mach et sur le TDA8708 broche 26
Les signaux delivres par le LM1881
le LM1881 permet a partir d'un signal video de fournir les signaux de synchronisation pour l'image.
-Broche 1 a une frequence de 15.625Khz et va sur le Mach 13x
-Broche 5 (Burst) a une frequence de 15.625Khz et va sur le Mach et le 68hc11

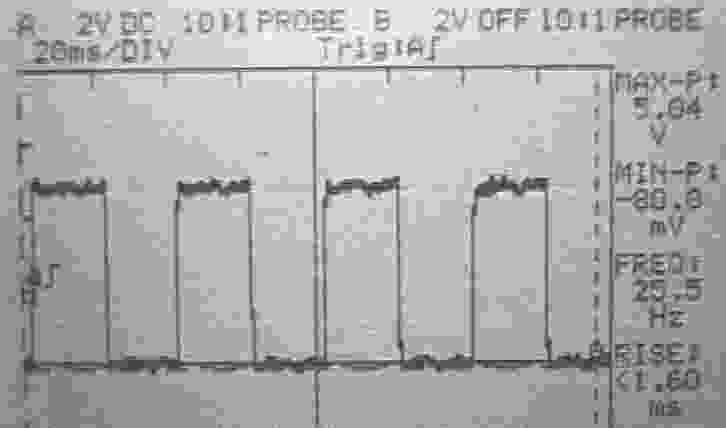

-Broche 7 (O/E) a une frequence de 25Hz et va sur le 68hc11
Le 4060
Il divise la frequence du quartz de 3.2768Mhz par 256 donc on obtient
une frequence de 12.8Khz
Si tous les signaux sont present vous devriez avoir sur la Broche 31 (PD-1) du 68hc11 le signal de commutation lente qui devrait changer d'etat (de 0 a 5v ou de 5v a 0v) selon que votre TV fournisse un signal crypte ou non crypte .Sur la peritel (commutation lente)vous devriez avoir un changement d'etat de 0V si ce n'est pas un programme crypte ,12V si c'est un programme crypte...
si ce n'est pas le cas verifier que le 7812 fournis bien sa tension d'alimentation.
Vous n'avez toujours pas d'image ,un ecran noir ,des rayures a l'ecran.........
Le Mach , TDA8708 et TDA8702
sur la broche 5 du TDA 8708 on doit trouver 13.31Mhz
CLK-AD = 26.625 / 2 = 13.31Mhz

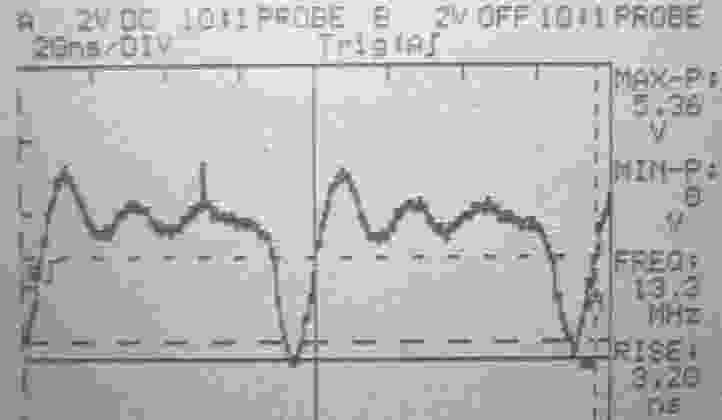

sur la broche 5 du TDA 8702 on doit trouver 13.31Mhz
CLK-DA = 26.625 / 2 = 13.31Mhz
Broche 26 duTDA8708

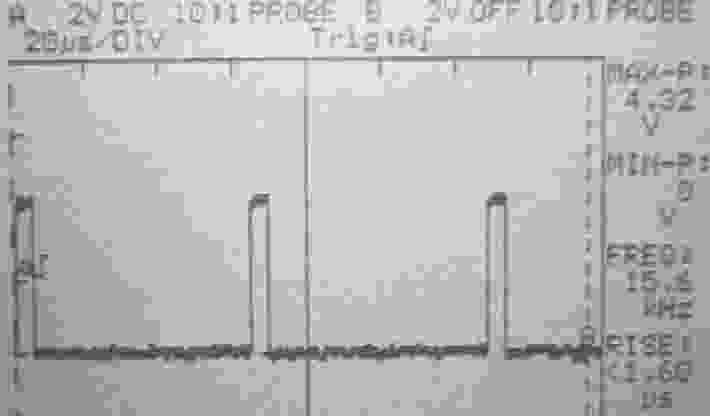

Broche 27 du TDA8708
Votre Correcteur d'Image Numerique Economique (C.I.N.E) ne marche toujours pas :
J'espere que les quelques informations tres sommaire que j'ais fournis
vous seront utile et ne me demande pas plus de details je le dis encore
une fois si vous ne savez pas utiliser un oscillo ne realiser pas votre
Cine.
Pour les Schemas ,vous les trouverez sur le site d'eurosat dans le fichier NaXXa5.ZIP .Il est vrais que le CINe V1.6 est legerement different mais le schema de principe reste globalement le meme .
Si vous avez des infos ,trucs et des critiques (constructive) merci de passer par la rubrique Nous contacter
Le coin coin du blero
A lire d’urgence et sans moderation . Ce Texte
est extrait d’un news groupe .La version integrale est disponible sur le
serveur Eurosat ( ou ? qui cherche trouve….)
Subject: mefiez vous de fr.rec.tv.satellite
From: ANGELO
Date: 1996/08/25
Message-Id: <4vpgsb$194@lex.zippo.com>
Organization: Zippo
Newsgroups: alt.satellite.tv.europe
Je cherche......................mais je ne trouve pas.Tout ce dont vous
pouvez avoir besoin se trouve sur Internet.Vous disposer de moteurs de
recherche extrêmement performant .Sachez les utiliser . Apprenez
à les utiliser .Ira t on jusqu'au message " je cherche quelqu'un
pour m'apprendre à souder .
Quant aux programmateurs de MACH il suffit de s'adresser aux fabriquant
de programmateur,faire la recherche avec les mots clé ad-hoc.
Pour les irréductibles , les impatients , sachez qu'un programmateur
low cost sera bientôt disponible à Paris dans le 12.
Quant aux hurluberlus qui "cherchent " les sources pour le MACH130
ou le 68HC11, qu'ils s'adressent directement aux concepteurs .Il est peu
probable que ceux ci cherchent à ce faire connaître .Si ceux
ci ne les ont pas divulgués ils ont sans doute de bonnes raisons
.
On rêve !!!!!!
Essayer donc de téléphoner à Kudelski pour lui demander
les sources du décodeur Nagravision !
J'ai tout soudé mais ça ne marche pas .......
Qu'attendez vous exactement ? Qu'une équipe d'ingénieurs
, avec armes et bagage , fasse irruption à domicile avec oscilloscope,
analyseur logique , analyseur de spectre et analyseur vidéo et dépanne
votre décodeur illégal ? Pour pouvoir être dépanné
il faut donner le maximum de renseignements .......décrire précisément
les symptômes , énumérer les points déjà
contrôlés et poser des questions précises il n'y a
aucun lien entre électronique et magie !!!!! Vous le savez parfaitement
, "ça marche chez les autres " alors
!!!Remettez vous en question .
Alors par pitié : cherchez et cherchez encore . Evitons les conclusions
rapides telles que :
- j'ai tout contrôle , tout est parfaitement conforme et pourtant
, " ça ne marche pas ".donc le schéma est mauvais
, le programme est mauvais .Il est amusant de constater que dans vos messages
vous êtes toujours irréprochables.
Si " ça ne marche pas " il s'agit nécessairement
d'un élément extérieur .
Faites nous l'immense plaisir de vous remettre en question .
La bonne démarche est la suivante :
" Ca ne marche pas donc je suis nul . Je suis nul car je n'ai pas
suffisamment contrôlé mon travail".
" Je contrôlerai jusqu'à ce que ça marche "
.Finalement " ça marchera " et vous aurez beaucoup d'humilité
.Ne rêvez pas , vous n'êtes en aucun cas " Nobelisable
" pour avoir réussi à souder un décodeur sans
erreur .Il ne s'agit que d'une copie dans laquelle il n'y a aucune
matière grise .
Puisse le niveau technique de ces newsgroups - consacrés à
la TV et Satellite - passer à des vitesses très supérieures
et que les requêtes fassent place à des renseignements technique
contrôles valables et constructifs .
A tous les hackers en culotte courte .
Si vous n'êtes pas sur de vos connaissances en vidéo , en
numérique ne disposez d'aucun équipement de mesure électronique
digne de ce nom : PASSEZ VOTRE CHEMIN.Vous courrez à l'échec
certain et à une perte sèche de 1000 à 2000 F .
Dans ce cas il vaut mieux s'abonner !!!
Sans de solides connaissances vous aurez toute les peines du monde à
" vous en sortir ".Les newsgroups ne vous seront d'aucune aide
, vous perdez votre temps et faites perdre celui des autres en inondant
les news de questions identiques .Pour être sur d'être lu vos
annonces sont postées de multiple fois , il y a un peu d'abus.
Objectif de ces newsgroups
La lecture assidue de ces groupes laisse rêveur .Qu'il s'agisse d'un
forum où n'importe qui peu écrire n'importe quoi....peut
être .Dans ce cas il faudrait probablement re-baptiser ce groupe
en alt.cafeducommerce.tv.sat. La plupart des annonces devraient être
poster dans le groupealt.brevesdecomptoir.L'espoir de voir un groupe sérieux
et techniquement " à la hauteur " est il vain ?
Si modération il y a elle devrait servir à éliminer
les informations non contrôlées non vérifies du style
: " Un vendeur de grande surface m'a dit que.....donc c'est vrai ".Demandez
à votre concierge , elle va peut être confirmer l'information
!
Toutes les informations présentées ici ont été
soigneusement contrôlées et vérifiés en labo
- pour les infos techniques -
Toutes les versions de MACH fonctionnent , mais pour combien de temps ça
c'est une autre histoire .
Cet article devrait être le seul du genre ........ à moins
que le délire commercial de vente recherche et achat de composants
cesse et que l'on fasse place à une véritable discussion
technique .
THAT ' S ALL FOLKS
-Pour ma part je suis a 200% d’accord avec ce qui a ete dit .
-Si vous avez quelque chose a dire sur les news groupe que ce soit quelque
chose qui serve a tous .Attention au news Francais et aux lois Francaises
essayez de ne pas vous mettre en infraction avec la legislation en vigueur
le net est encore un espace de liberte pour tous et j’aimerais que ce soit
le cas dans le futur.
-Vous avez constate que je n’ai utilise aucun gros mot dans ce texte du
style CA__L P__S ou NA___VISION ou SY___R alors pour les blaireau qui ont
repondu dans les news group aux annonces « interesse pour Sy___r
» et qui ont eu l’intelligence de laisser leur E-mail je suis sur
que les autorites francaises se feront une joie de relever les informations
qui de toutes facons correspondent a une personne physique.Alors ceux qui
vendent ou achetent penser a ce que vous faites ou a l’avenir que vous
desirez avoir…..
Toujours dans le coin coin du gros blaireau (voir aussi gros pigeon...)
le N° de telephone du service technique (fax) : +33 3 4403 5585
