PLATAFORMA |
|
El nexo entre el modelo y los dispositivos indicadores de las fuerzas aplicadas es la plataforma móvil o flotante, permite separar la fuerza aerodinámica resultante sobre el modelo en sus componentes, la complejidad del sistema divisor es función de la cantidad de componentes a medir y la posibilidad de leer todos los valores al mismo tiempo. El principio de funcionamiento de la plataforma móvil consiste en lograr el grado de libertad del movimiento que produce la aplicación de la fuerza que se desea medir, de esta forma por medio de un vínculo rígido como ser un cable o varilla se conecta la plataforma móvil a un medidor de esfuerzos capaz de registrar la componente que actúa en esta dirección. De la misma manera se procede con cada componente a medir, en la práctica se emplea más de un elemento sensor para registrar una misma componente por razones de equilibrio. Para liberar los grados de libertad de movimiento de la plataforma móvil se emplean dispositivos cinemáticas como ser flexores, cuchillas de apoyo, péndulos y en caso de movimientos rotacionales se dispone de rodamientos y bujes; todos estos elementos deben poseer un mínimo rozamiento de modo de no afectar las mediciones y poseer elevada rigidez para evitar deformaciones elásticas. Las plataformas móviles más empleados se resumen en tres grupos:
|
|

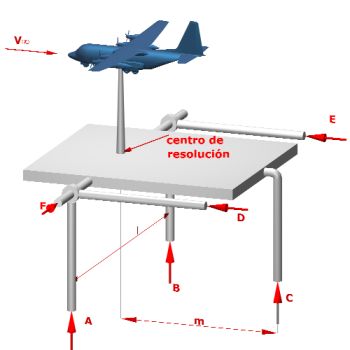

La balanza de plataforma utiliza tres o cuatro patas para
soportar la estructura principal. Para el tipo de tres patas, las
fuerzas y los momentos son:
Las balanzas de plataforma son ampliamente usadas. Robustas y ortogonales, pueden ser construidas y alineadas con un mínimo de dificultad, aunque presentan algunas desventajas. Los momentos de rolido y guiñada aparecen como pequeñas diferencias entre grandes fuerzas, lo que es una disposición pobre en sí misma. |
|
El centro de resolución de la balanza no está sobre el modelo, por
lo que el momento de cabeceo debe ser transferido del centro de la
plataforma al centro de giro del modelo.
La fuerza de resistencia produce un falso momento de cabeceo sobre las celdas de carga, así como la fuerza lateral produce un falso rolido. Estas iteraciones deben ser restadas de las mediciones. |
|
