SpeedStream 4200
1 Retornando as
configurações originais de fábrica
Vamos devolver
ao modem as configurações originais de fábrica.
Isso garante que as configurações feitas pela
operadora, caso existam, afetem nossa
configuração.
Na parte
traseira do modem possui em botão "reset",
pressione-o, com a posta de um caneta, até que
as luzes pisquem (~4 segundos) e em seguida
solte o mesmo.
2. Alterando
as configurações de rede para acessar o modem.
Você deve
alterar as configurações da conexão de rede para
os seguintes parâmetros abaixo, se você não sabe
como acessar essa propriedade consulte a seção 3
deste manual.
IP |
|
10.0.0.2 |
Máscara
de sub-rede |
|
255.0.0.0 |
Gateway
padrão |
|
10.0.0.1 |
Fig. 1.
Configurações da conexão de rede para acessar o
modem via browser.
OBS. Deixe os campos de DNS em branco.
3 Acessando
a interface de configuração do modem
Para acessar a
interface de configuração do modem voce deve
executar um navegador web e acessar o seguinte
endereço:
http://10.0.0.1
Será exibida
uma tela como a figura 2. Deixe os campos com
estão, digite sua senha e confirme.
Fig. 2.
Configuração de senha de acesso. Digite apenas
as senha e confirme. Essa figura
foi retirada
do manual disponibilizado por
Jorge Elias
4. Criando
um perfil de usuário para ter acesso ao ambiente
de configuração de modem
4.1
Assistente de perfil
Para acessar o
ambiente de configuração voce deve criar um novo
perfil de usuário. Acesse o endereço:
http://10.0.0.1/pfwizard.html
Uma tela como a
da figura 3 deve ser exibida, mas na sua tela
não deve aparecer nenhum perfil configurado.
Clique no botão "New Profile".
Fig. 3. Tela
de perfil de usuário
4.2. Perfil
de configurações de usuário
Ao clicar no
botão será exibida a tela que esta descrita na
figura 4. Preencha os campos como abaixo e
clique no botão "Avançar".
Fig. 4.
Perfil de configurações de usuário.
4.3
Filtragem de conteúdo de perfil
Na tela
seguinte, figura 4, deixe as configurações como
estão e clique no botão "Avançar".
Fig. 5.
Filtragem de conteúdo de perfil
4.4 Acesso a
configuração de perfil
Como desejamos
ter acesso a configurar todos os recursos do
modem então clique na opção "Todos os Itens" e
em seguida clique no botão "Avançar". Verifique
se a tela de configuração do seu modem estão
como na figura 6:
Fig. 6.
Acesso a configuração do perfil
4.5. Acesso
a segurança do perfil
Configure agora
a segurança em relação ao acesso as páginas de
configuração do modem. É importantes que estas
estejam protegidas por senha, assim escolha a
primeira opção na lista apresentada, como mostra
a figura 7 e clique em seguida no botão avançar.
Fig. 7.
Acesso a segurança do perfil
4.6.
Endereço IP do perfil Constante
Deixe o campo
de IP em branco e clique em avançar, como mostra
a figura 8.
Fig. 8.
Endereço IP do perfil Constante
4.7
Finalizando a configuração de perfis
Para finalizar
a configuração de um perfil clique no botão
concluir, como na figura 9.
Fig. 9. tela
de conclusão de configuração de perfis
Se tudo ocorrer
com sucesso a tela seguinte, figura 10, será
exibida:
Fig. 10.
Tela de perfil de usuário
5 Acessando
as configurações do modem
Feche a janela
do navegador, se voce ainda esta com a tela de
configurações de perfis aberta, e o execute o
navegador novamente. Acesse agora o endereço
http://10.0.0.1/pflogin.html
Se aparecer uma
tela informando que outro usuário (Admin por
exemplo) já está logado então clique no botão "logout".
Se clicou em logout e não consegue entrar como
outro usuário então reinicie (veja seção 2.8) o
modem e acesse novamente o endereço acima até
que apareça a seguinte tela de entrada, figura
11.
Fig. 11.
Tela em entrada do modem
6.
Transformando o modem em router.
Ao digitar sua
senha na tela representada pela figura 11 você
terá acesso as configurações do modem.
Algumas vezes o
modem solicita que você entre como o usuário "Admin",
então não estranhe se sua senha não funcionar de
imediato, na verdade ele esta pedindo que voce
entre com o usuário principal ("Admin").

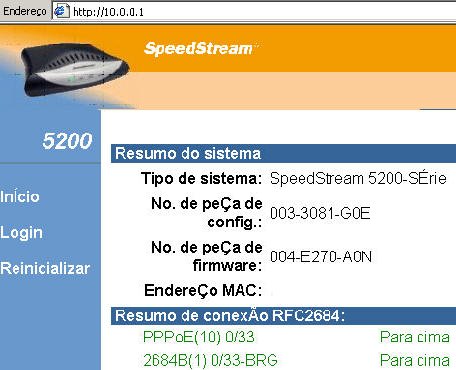

Após entrar com
usuário e senha uma tela, como a da figura 12
será exibida, no seu caso do seu modem "Resumo
de conexão" exibirá que voce estará
desconectado. O número do MAC foi
propositalmente rasurado.
Fig. 12.
Resumo do sistema
6.1
Acessando a interface WAN
No menu
esquerdo clique em Configurações > Interface
WAN , você verá a seguinte tela:
Fig. 13.
Menu de configuração de interface WAN
Clique no botão
"Adicionar um novo VC"

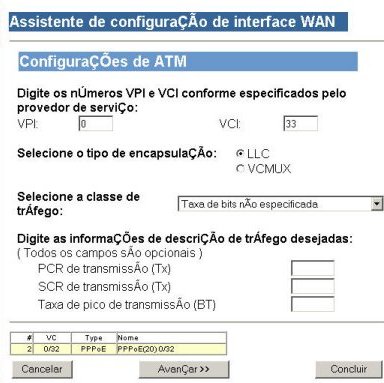

6.2
Configurações ATM
Após clicar no
botão "Adicionar um novo VC" você verá a
seguinte tela, figura 14. Preencha como na
figura abaixo e clique no botão avançar.
Fig. 13.
Configurações ATM da interface WAN
6.3 Seleção
de protocolo
Selecione o
protocolo PPPoE como na figura 14 abaixo e
clique no botão avançar.
Fig. 14.
Seleção de protocolos

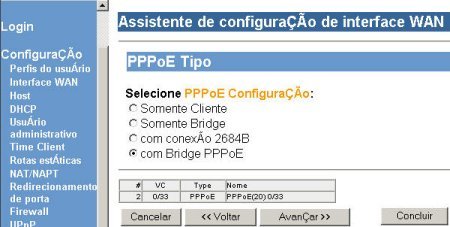

6.4 PPPoE
Tipo
Selecione como
configuração de PPPoE: "com Bridge PPPoE" como
mostra a figura 15 e em seguida clique no botão
Avançar.
Fig. 15.
configuração de PPPoE
6.5 Circuito
Virtual
Neste caso voce
deve selecionar não, como na figura 16.
Figura 16.
Configuração de circuito virtual
6.6 PPPoE
Contagem de sessão
Selecione
apenas 1 ponto de contagem de sessão, como na
figura 17.
Fig. 17.
Contagem de sessão
6.7
Informações do usuário
Digite o "Nome
do Usuário" e a "Senha". Se você mora em
Salvador (DDD é 71) e seu telefone é 31234567
então o nome do usuário e senha são:
7131234567. Preencha e clique em avançar.
Fig. 18.
Informações do usuário
6.8 PPP
Opções
Selecione a
opção "Conectar automaticamente ao desconectar".
Se o modem for reiniciado ele mesmo irá discar
automaticamente para o velox, restando a você
apenas autenticar no site do velox.
Fig. 19. PPP
Opções
6.9 PPP
Estático IP
Não modifique
as configurações desta tela. Clique no botão
"Avançar".
Fig. 20. PPP
Estático IP
6.10 Opções
de interface
Marque as
opções que estão na figura 21.
Apesar da opção
de firewall estar marcada após as configurações
concluídas o mesmo estará desativado. Nos
modelos da série 5200 se o firewall fosse
ativado a conexão não era estabelecida, para
este modelo não testei.
Fig. 21.
Opções de interface
6.11 Nome da
conexão
Digite um nome
para esta conexão e clique em avançar. Um
exemplo está na figura 22.
Fig. 22.
Nome da conexão
6.12
Concluindo a configuração da interface Wan.
Será exibida
agora uma tela como a da figura 23 indicando que
a configuração esta concluída e que o modem
precisa ser reiniciado para ques as configuração
sejam efetivas.
Clique agora em
"Concluir", mas não reinicie o modem.
Fig. 23.
Conclusão de configuração da interface WAN
6.13
Ativando a interface WAN roteada
Apos concluir a
configuração uma tela semelhante como a da
figura 24 será exibida.
Voce deverá
clicar no botão ativar da interface roteada para
ativa-la, depois desse procedimento a tela
deverá ficar igual a da figura 24.
Fig. 24.
Configuração atual de interface WAN
Neste momento
seu modem já esta configurado com uma função
adicional, ou seja, um roteador, mas se voce
terminar neste passo os computadores não
entraram automaticamente na rede.
Vamos no
próximo passo configurar o DHCP do roteador para
que as máquinas de sua rede recebam
automaticamente um endereço IP atribuído pelo
roteador.
7
Configurando o DHCP do roteador.
O protocolo de
configuração de host dinâmico (DHCP) descreve os
meios pelos quais um sistema pode conectar-se a
uma rede para obter as informações necessárias
para comunicação através dessa rede.
Como escrevi no
tópico 2.6.13 vamos configurar o roteador de tal
forma que as máquinas de sua rede recebam
automaticamente um endereço IP e as informações
da rede Velox Telemar.
No menu
esquerdo: Configuração > DHCP, Selecione
a opção "Servidor de DHCP: Ativar"
Configure como
na figura 25. Observe que o endereço do DNS
depende se sua região, este é o que uso em
Salvador-BA.
Depois de
configurado, como abaixo, clique no botão
"Salvar configurações" e reinicie o modem, veja
como na seção 2.8.
Fig. 25.
DHCP do roteador
8
Reiniciando o modem
Para que as
configurações tenham efeito é necessário
reiniciar o modem. Para isso acesse o menu
esquerdo "Ferramentas > Reinicializar", em
seguida clique no botão "Reinicializar", como na
figura 26.
Fig. 26.
Reiniciando o modem
