UnC – Universidade do Contestado – Campus Curitibanos

Avaliação 1 (com CONSULTA)– Eletrônica Básica – 4ª fase

GABARITO

Data de seu nascimento: ___/___/_____ (Aqui será calculado como 19/10/2007)

Professor: Marcos Pedroso                                                                        Data:  19  /  10  / 2007

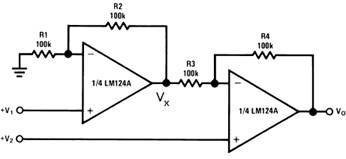

1) (2,5) Considere os ampops LM124A, na figura abaixo, com características de ampop ideal e calcule V_O em função de V₁ e V₂. Considere V₁ igual a 0,75 volt e V₂ igual a 1,80 volt. Que tipo de amplificador está implementado na figura abaixo? E qual seriam as resistências de entrada se os ampops fossem ideais?

RESPOSTA

V_o = ?           V_o = f(V₁ , V₂)

V_x = ?

Usando superposição:

  e também  , ou seja, as resistências de entrada tendem a infinito ao se considerar os ampops como se fossem ampops ideais.

O amplificador representado na figura é um amplificador diferencial ou amplificador de diferenças, porque sua saída é função da diferença dos dois sinais de entrada.

2) (2,5) Considere V_IN = 4 sen(ω₀t) volts, esboce a saída V_O do circuito abaixo. Também esboce a função de transferência V_O x V_IN . Considere R₁ com faixas de cores (vermelho, preto, laranja); R₂ com faixas de cores (amarelo, roxo, laranja) e R_L (vermelho, vermelho, amarelo). Considere a alimentação fornecida pela fonte simétrica de – 18; 0; + 18 volts, e diodo D como diodo ideal.

RESPOSTA

V_IN é um sinal senoidal de amplitude de 4 volts, com semiciclos positivos e negativos.

O amplificador apresentado na figura tem V_IN conectado à entrada não-inversora, portanto é um amplificador não-inversor e tem apresentará ganho positivo.

Considerando o semiciclo positivo de V_IN , a saída do ampop forçará uma corrente no sentido oposto à polarização direta do diodo, o qual bloqueia e torna-se um circuito aberto, com i_D = 0, ver figura abaixo:

Neste caso, i_D é igual a zero, portanto, i₁ e i_L também são iguais a zero, porque os resistores estão ligados ao “terra” e ou à entrada inversora (corrente zero, alta impedância), não havendo tensões ou correntes sobre eles. Assim V_o será igual a zero no semiciclo positivo.

Para o semiciclo negativo, V_IN menor que zero, o diodo conduzirá. Como é considerado diodo ideal a queda de tensão sobre ele será zero, como um interruptor fechado (curto-circuito), veja o circuito abaixo:

Assim (para V_IN < 0) o circuito torna-se apenas um amplificador não-inversor e calcula-se o ganho através dos valores de R₁ = 20kΩ e R₂ = 47kΩ.

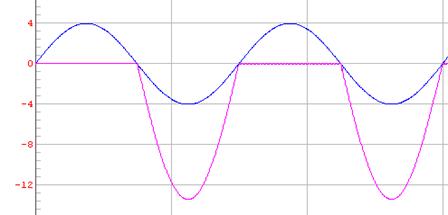

Então a representação gráfica de V_o e V_IN no tempo é dada por:

E a representação da função de transferência V_o x V_IN é dada por:

3) (2,5) Projete um amplificador inversor com um ampop (considere ampop ideal) cujo ganho seja igual ao valor de (- dia da data de seu nascimento), e cuja resistência se entrada seja igual ao valor de (mil vezes o número relativo ao mês de seu nascimento, em ohms).

RESPOSTA PARA A DATA 19/10:

Ganho: G = - 19

Para amplificador não-inversor com ampop, a resistência de entrada R_IN é igual ao valor do resistor conectado a V_IN.

R_IN = R₁ = 10 x 1000 = 10000Ω

4)  (2,5) Esboce a forma de onda de tensão na saída V_O e a função de transferência V_O x V_IN do circuito dado abaixo. Considere os diodos de silício com queda de tensão de 0,6 volt na polarização direta, (use o modelo de queda de tensão constante). R₁ igual a 1000 Ω.

RESPOSTA

Esboço dos sinais no tempo deve ficar semelhante à figura abaixo:

E a função de transferência V_o x V_IN é dada por:

.
