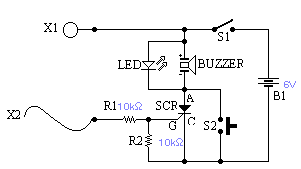

Característica do circuito
Eis um brinquedo simples e interessante, você tem uma argola e um arame tortuoso. O jogador deve passar a argola pelo arame sem encostar em no outro, com o toque acontece, o alarme toca e o jogador é desclassificado.
O buzzer é de 6V, emite um som semelhante de uma cigarra, a alimentação do circuito e feita por 6V , o SCR e u TIC 106 ou equivalente, os resistores são de ¼ W ou 1/8 W.
Caso a argola encoste no arame aperte S2 (pressão) para resetar e começar tudo de novo.
Lista de componentes
SCR- TIC 106 ou equivalente
S1- simples
S2- pressão
B1- 6V
R1- 10 KW
R2- 12 KW
X1 e X2- arame e argola – ver texto
