    A rede coaxial é uma das formas mais antigas de se conectar computadores, mas ainda é uma das melhores para a rede domestica ( quando tem-se a nescessidade de se conectar mais que duas máquinas ), devido ao baixo custo de instalação, sendo necessário para o seu funcionamento somente os seguintes componentes:

Placas adaptadoras de rede com saida de conector tipo BNC.
Cabo coaxial de 50 Olms.
Terminações de 50 Olms

    Não é necessário ao se conectar mais que duas máquinas um HUB, como no caso da rede utilizando o cabo de par trançado.

    Ela é considerada lenta, com velocidade máxima de 10 Mb/s ( 10.000.000 bits/s ), mas não é problema quando se tem poucas maquinas instaladas ( lembre-se um modem convencional trabalha a 56 Kb/s ( 56.000 bits/s no máximo ).

    Levando-se em consideração estes fatores vemos que é a rede ideal para uso domestico ( compartilhamento de impressora, internet, jogos multiplayer etc...).

    Nesta conexão um PC se conecta a um outro PC mais próximo por meio de uma placa de rede com saida BNC.

    Em cada placa de rede se coloca um conector tipo "T" que permite a conexão do cabo que vem de outro PC, do outro lado do conector tipo T conecta-se o cabo que vai para o próximo PC consecutivamente.
    Quando a maquina é a ultima da linha então na outra ponta coloca-se um terminador para que os dados sejam absorvidos e não retornem para a rede causando ruídos e interferências.

    E só, fazendo isto a rede fisíca já está instalada, sendo nescessario para o seu completo funcionamento somente a configuração lógica da máquina.

    É recomendado que:

    Uma rede coaxial não tenha mais que 30 máquina.
    Que o comprimento da soma de todos os ramos dos cabos não seja maior que 185 metros.
    Que não exista "emendas" entre um conector "T" ao outro conector.
    Que também a distância mínima do cabo não seja menor do que 0,5 metros.

    O maior problema de uma rede coaxial é que seu funcionamento depende de todos os pontos da rede, se um deles falhar toda a rede deixará de funcionar. Se por exemplo um dos conectores estiver mau conectado, nenhuma informação conseguirá trafegar por toda a rede.

Topo

O CABO

    O cabo é conhecido no mercado como coaxial de 50 Ohm e é facilmente encontrado e não muito complicado.
    para se trabalhar com ele deve-se de preferência usar as terminações para solda pois é mais difícil de haver mau contato e não se necessita de ferramentas especiais ( climpador ).
    Os cabos coaxiais adequados normalmente trazem estampados marcas que o identificam como RG-58 e também sua impedância de 50 Ohms

Cabo coaxial

1. Condutor interno, que é fio de cobre rígido central.
2. Camada isolante flexível que envolve o condutor interno.
3. Blindagem para o condutor interno com uma malha ou trança metálica
4. Capa plástica protetora, que protege o condutor externo contra o a indução, causada por interferências elétricas ou magnéticas.

Topo

TERMINAÇÕES

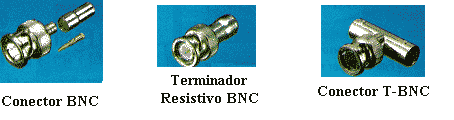

É necessário este três tipos determinação para montar uma rede coaxial:

- terminal resistivo de 50 Ohms

- conector T-BNC para interligação

- Conector BNC para ligação ao T-BNC

Interligando-se da seguinte forma:

Topo

MONTAGEM DO CABO

        O mais complicado da montagem é cortar os cabos nas medidas corretas para que o pino central chegue até o fim, e a malha não fique exposta. veja as figuras abaixo para ter uma idéia de como se preparar um conector BNC.

CABOS RG 58 COM CONEXÃO DE SOLDAR

CABOS RG 58 COM CONEXÃO DE CLIMPAR

Topo

ADAPTADORAS

    As adaptadoras para rede tipo coaxial deve ter a saída tipo BNC podendo ser encontrada tanto com slot tipo ISA ou PCI , as tipo ISA é mais difícil de se instalar pois não possuem o recurso plug and play do Windows , portanto se tiver slot tipo PCI sobrando no PC prefira estas, normalmente estas utilizam IRQ 9 ou IRQ 10 para funcionar mas não é uma regra geral podendo utilizar qualquer outro endereçamento.

    Veja nas tabelas abaixo um exemplo de edereçamento de um pc. E que na ultima tabela "INTERRUPT ASSIGNMENTS" está disponivel para uma possivel placa de rede somente os IRQs 10, 11 e 15
