GRAVADOR DE PIC JDM

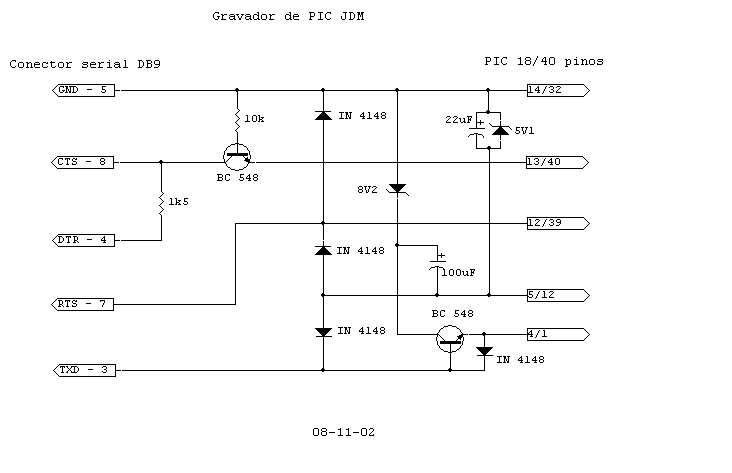

        Gravador JDM: Muito simples,  bom e controverso. Na verdade muitos problemas com este gravador estão relacionados a baixa qualidade das portas seriais de alguns microcomputadores ou a erros de montagem. Este programador funciona sem a necessidade de fonte de alimentação externa; por isso ocorrem os problemas já que é necessário uma tensão em torno de 13V para colocar o PIC no modo de programação. O esquema é o seguinte:

gravador jdm



O site do desenvolvedor do JDM é este:

http://www.jdm.homepage.dk/newpic.htm

Para gravar os pic é necessário um software. Eu recomendo o IC-PROG; é um software leve e muito fácil de trabalhar e ainda dá suporte a vários tipos de gravadores. Pegue a última versão no site do próprio desenvolvedor:

http://www.ic-prog.com/

Além disso, caso esteja usando o Windows XP ou o 2k, é necessário um driver, que também está na seção downloads do referido site.
