Controles
Aprenda adaptar controles de playstation no seu computador
Nesse artigo você encontrará informações detalhadas de como adaptar um ou dois controles de playstation em uma única porta paralela.
A adaptação de um controle de playstation no computador está basicamente dividido em duas etapas.
A primeira etapa consiste na montagem de um adaptador eletrônico (hardware) que fará a conexão do controle de playstation no computador.
A segunda etapa consiste na instalação e configuração de um driver, que servirá de "interprete" entre o adaptador e o sistema operacional.
- Primeira etapa, montagem do adaptador eletrônico :
Antes de qualquer coisa precisamos providenciar os componentes necessários para a montagem do adaptador.
Todos os componentes da lista podem ser encontrados em qualquer loja especializada na venda de componentes eletrônicos
Veja a lista :
- 5 diodos IN4148
- 1 Conector DB-25 macho (com caixa)
- 1 Ferro de soldar
- Solda
Também é necessário saber soldar.
Para quem não sabe soldar no final da página temos algumas dicas a respeito.
Agora vamos aprender identificar cada componente e suas características.

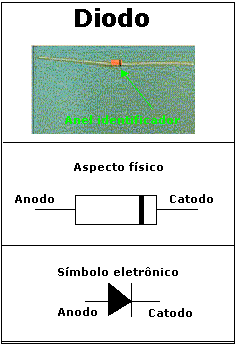

Diodo IN4148.
Observe um anel preto (que pode vir em outras cores dependendo do fabricante) em uma das extremidades do diodo. Ele identifica o lado chamado CATODO, o outro lado (sem o anel) é chamado de ANODO. Esse é um componente polarizado (ou seja, não pode ser ligado invertido).

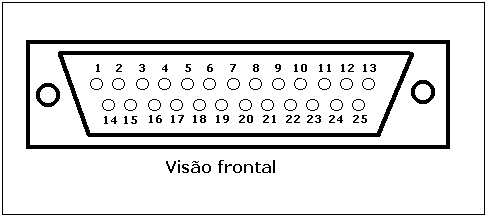

Conector DB-25 macho
Observe que ele possui uma numeração na parte interna que identifica cada pino. Fique atento a essa numeração pois ela será nossa referência na hora de soldar os componentes.
Conector do PSX (PlayStation)
Aqui você pode observar o conector do PSX sendo visto de frente. Repare que ele possui uma parte plana e outra curvada, é tomando essas duas partes como referência que vamos numerar os pinos do conector (da esquerda para direita).
Agora que você já está familiarizado com cada componente vamos ao esquema eletrônico do adaptador.
O circuito eletrônico
Usando o material descrito acima construiremos o adaptador diretamente no controle do playstation.
Devido a dificuldade de obter um conector próprio para encaixar o controle de playstation (igual ao que tem no vídeo game, onde você conecta o controle) vamos optar por adaptar definitivamente o adaptador no controle. Essa medida apesar de radical e inutilizar o controle para uso no playstation tem suas vantagens. A vantagem fica na facilidade da confecção do adaptador, dada a quantidade reduzida de componentes. A desvantagem é que esse controle adaptado não mais poderá ser usado no seu vídeo game.
Pinos usados no conector DB-25
(Para 1 controle)

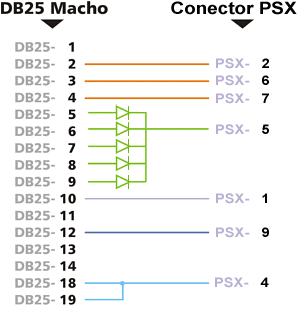

Esquema eletrônico
(Para 1 controle)
Observem a numeração no esquema, no lado esquerdo temos os números correspondentes ao conector DB-25, no lado direito os números correspondentes ao conector do PSX.
Não existe mistério para fazer a interligação dos pinos, basta soldar cada fio do conector do PSX ao seu correspondente no conector DB-25. Para facilitar a identificação dos fios do controle do PSX é interessante primeiro desmontar a ponta do controle, veja na foto :
Observe que cada fio possui uma cor.
Você precisará cortar essa ponta para poder ligar os fios ao conector DB-25, porém, não corte os fios "rente" ao conector, corte todos deixando cada um com um pedaço preso ao conector. Sempre que você olhar para os fios do controle do PSX e quiser saber seu número basta olhar para os pedacinhos que ficaram presos na ponta do conector e identificar o número através da cor.
Atenção para não fazer confusão com a numeração de cada conector, preste muita atenção ao contar os pinos pelo lado da frente e pelo lado de trás. Pela frente a contagem é feita da esquerda para a direita, ou seja, 1 2 3 4... já pelo lado de trás a contagem é feita da direita para esquerda, ou seja, 4, 3, 2, 1...
No geral não é preciso fazer tal contagem porque existem números identificadores gravados em cada conector, mas como nem sempre esses números estão lá, fica a dica.
Montagem passo a passo
Primeiramente vamos trabalhar os diodos. Os terminais dos diodos são muito compridos, realmente maiores do que precisamos. Reduza os terminais de 4 diodos deixando-os com aproximadamente 0,5 centímetros de comprimento em cada lado.
O grande macete nessa hora é deixar intacto um terminal (no lado do catodo, lado do anel) de um dos diodos, para facilitar a união de todos eles, veja na foto.
1) Preparando os diodos
Encurte os terminais para pouco mais 0,5 centímetros, mas lembre-se de deixar 1 terminal no lado do catodo (lado com anel) sem encurtar.
2) O conector DB-25 visto pela frente
Mais uma vez o já famoso conector DB-25 sendo visto de frente
3) Soldando Diodos no Conector DB-25
Daqui para frente preste muito mais atenção, a soldagem dos diodos é feita na parte de trás do conector DB-25 e olhando o esquema eletrônico, o lado do anodo (lado sem anel) é que fica soldado no conector. Consulte o esquema eletrônico para saber em quais pinos você deve soldar os diodos.
4) Usando o terminal comprido do diodo
Olha o macete aí, use aquele terminal comprido para unir todos os diodos pelo lado do catodo (lado do anel). Dobre o terminal e solde-o aos outros terminais, corte ou dobre os excessos para não atrapalhar na montagem.
5) Soldando os fios
Esse é o momento mais crítico da montagem. Você precisará soldar os fios nos pinos certos. Examine atentamente o esquema elétrico e se achar necessário consulte mais uma vez o artigo, principalmente na parte que fala sobre os macetes de como identificar os fios no controle do playstation.
Não se assuste, são usados apenas 7 fios do controle de playstation. Se o seu controle tiver 8 fios sobrará 1, mas se tiver 9 fios sobrarão 2.
6) Adaptação pronta
Se tudo deu certo até aqui, a montagem eletrônica está pronta. Basta agora instalar o driver o para poder testar o controle adaptado.
Especial
Circuito para adaptar 2 controles de playstation em uma única porta paralela !
Com certeza se você foi capaz de compreender e montar o adaptador para 1 controle, certamente conseguirá montar a versão para 2 controles. Não é necessário explicar muita coisa a mais pois o circuito é basicamente o mesmo, com algumas pequenas alterações que permitirão acoplar 2 controles de playstation ao invés de 1.

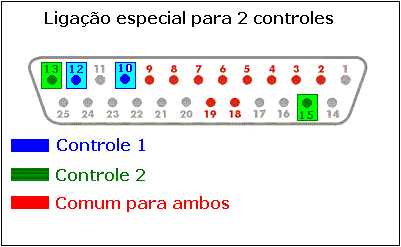

Pinos usados no conector DB-25
(Para 1 controle)
Repare nos pinos marcados pelas cores AZUL e VERDE no conector DB-25, estes são os pinos que diferenciam o controle 1 do 2. Os pinos indicados na cor AZUL, no conector DB-25, são exclusivos para o controle 1, assim como os pinos indicados na cor VERDE são exclusivos para o controle 2. Já os pinos indicados na cor VERMELHA são comuns ao ambos os controles, exemplo :
Você ligará no "pino 2" do conector DB-25 o fio correspondente do controle 1 e também do controle 2. Esse procedimento deve ser repetido em todos os pinos comuns a ambos os controles. Lembre-se que SOMENTE os pinos assinalados em AZUL são exclusivos para o controle 1, assim como os assinalados em VERDE são exclusivos para o controle 2.

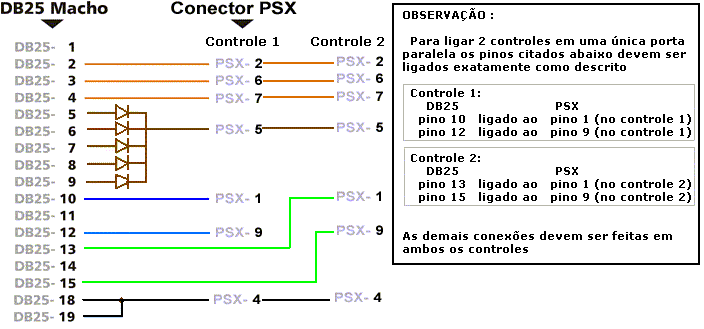

Esquema eletrônico
(Para 1 controle)
Muita atenção na leitura do esquema, primeiramente identifique e conecte todos os fios comuns a ambos os controles, e só depois faça a conexão dos fios exclusivos.
- Segunda etapa, download e instalação do driver :
Com a adaptação terminada chega a hora de instalar o driver que permitirá que seu controle de playstation faça comunicação com o sistema operacional.
Se você usa Windows 95, 98 ou ME, baixe o DirectPad, que é o driver compatível com essas versões de Windows.
Download do DirectPad
Mas se você usa Windows 2000 ou XP, baixe o NTpad, que é o driver compatível com essas versões de Windows.
Download do NTpad
Para instalar o driver no Windows 2000 ou XP, basta descompactar o arquivo (NTpad.zip) e executar (dar dois cliques) o arquivo install.exe. Selecione como joystick PlayStation.
Para instalar o driver no Windows 95, 98 ou ME :
- Conecte o Joystick no PC, descompacte o DirectPad em um diretório (pasta) do seu PC (ex: c:\joystick)
- Vá no Painel de Controle e dê um clique duplo no ícone Controladores de Jogos.
- Clique na caixa "Adicionar" na janela que aparecerá, e em seguida, selecione "Adicionar outro" clicando na caixa com Disco e apontando para o diretório onde você descompactou o DirectPad.
- O Windows reconhecerá o controle.
- Clique em aceitar e, em seguida, finalizar.
Depois de instalar o driver você precisa seleciona-lo, clique em :
- Propriedades.
- Em seguida, em "Configuração".
- Você deverá selecionar o tipo de Joystick instalado, no nosso caso será o "PlayStation".
Para instalar o driver no Windows 2000 ou XP :
- Basta descompactar o arquivo NTpad e executar o arquivo install.exe. Selecione como Joystick PlayStation.
Importante !
Para este adaptador funcionar, a porta paralela deverá estar configurada como ECP no setup do seu computador.
Se você estiver usando o adaptador para 2 controles, pode ser necessário instalar 2 vezes o mesmo driver, ficando um para cada controle.
Dicas
Muito cuidado para não se queimar ou queimar objetos com o ferro de soldar. Essa ferramenta pode provocar queimaduras de terceiro grau. Jamais deixe um ferro de soldar ligado próximo a crianças, animais domésticos e produtos inflamáveis !.
Não aqueça muito o diodo, deixando o ferro encostado nele por muito tempo. Procure ser rápido na soldagem. Esse componente pode queimar (deixar de funcionar) se for superaquecido.
Se você tiver dificuldades para segurar os componentes durante a soldagem, devido ao calor, tente usar um alicate de bico ou pinça.
Essa é para quem não tem muita prática em soldagem :
Antes de aplicar a solda aqueça o terminal a ser soldado usando o próprio ferro de soldar. Estanhe a ponta do ferro (suje com solda) e encoste na peça, em seguida encoste a solda na peça bem próximo a ponta do ferro até a solda derreter.
Mantenha a ponta do ferro de soldar sempre limpa, use um pedaço de papel higiênico para isso. Sempre que a solda na ponta do ferro ficar muito velha, escura e sem brilho (isso leva alguns minutos para acontecer) ou estilo "bolotão", limpe a ponta do ferro.
Antes de soldar 2 ou mais componentes aplique uma fina camada de solda nos terminais a serem soldados. Essa camada de facilita na hora de fazer a soldagem definitiva.
Quanto mais delicado (mais fino, curto, estreito...) for o terminal mais rápido ele aquecerá, portanto para soldar qualquer um dos componentes citados nesse artigo, o tempo de soldagem (aquecimento do terminal e derretimento da solda) não levará mais que alguns segundos.
Quando a solda não estiver "agarrando" no terminal como deveria, tente lixar o mesmo. As vezes esses terminais acumulam sujeiras invisíveis a olho nu que não deixam a solda agarrar.
