Wer hat sich schon mal gewuenscht
ICAO Luftkontrollzonen auf seinem Garmin gezeigt zu bekommen

Das Problem:
Man hat zwar ein Garmin GPS,kann aber keine MAP Daten rein laden.
wuerde man die umrisse der kontrollzonen als track ins gps laden
hilft das auch nicht viel,weil man sie aktivieren muesste um sie zu sehen.
man koennte dann nicht mehr navigieren.

Man braucht:

1. Einen Scanner um die ICAO Karte zu scannen oder
   luftfahrkarten in digitaler Form
2. Einen Windows Computer
3. Ein Garmin Com Kabel
4. Trackmaker Software

So gehts:
Karten scannen (min 150 dpi) als jpeg speichern
Trackmaker starten
Zwei Wegepunkte erzeugen(pencil tool auf karte clicken) mit koordinaten die im gescannten bild sind
eins moeglichst weit oben links eins unten rechts.
die wegepunkte sollen aber genau auf einem lat/lot kreuz sein
z.B
wp1 52:00:00 7:00:00 name z.B 52_07
wp2 50:00:00 9:00:00 name z.B 50_09
jetzt unser bild einfuegen(tools->insert map image oder einfach F7)
das bild erscheint
nun muessen wirs kalibrieren:
dafuer auf entsprechende icon clicken (map adjust tool,bei mir vierter von rechts)
nun auf der karte den oberen linken lat/lon punkt genau anklicken evtl vorher vergroessern
dann will er die koordinaten wissen,haeckchen wegmachen und 52_07 waehlen
jetzt das selbe mit dem zweiten punkt.aber dann natuerlich 50_09 waehlen
evtl weitere karten genau so wie die erste (F7) hinzufuegen
jetzt erst mal speichern(save as typ:*.gtm)
nun die tracks um die kontroll zonen zeichnen:
snap icon sollte aktiv sein(links neben dem auge).
wieder mit dem penciltool :maus clicken,halten ,ziehen loslassen,
mit der maus endpunkt anclicken halten ...
da wo die linie neu anfangen soll, einfach neu ansetzen.
um eine linie wieder zu loeschen:pencil tool deaktivieren,
linie per drag and drop kpl einrahmen,entf taste.
speichern nicht vergessen.(save)
erst mal wuerd ich den track log im gps leeren
jetzt den track ins gps bringen:
interface->garmin an clicken(oder f8)
Product ID clicken
SEND TO GPS waehlen
Send Tracklog as Activ log anclicken
dann "tracks".

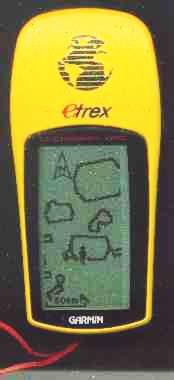

nun werden die kontroll zonen so auf dem gps angezeigt, als wenn man sie abgeflogen haette:


goto und track back gehen trotzdem.
Hier ne beispiel datei fuer die gegend um hannover:


die ungenauigkeiten kommen daher das trackmaker nur ne 2 punkt kalibrierung kann.
ich selbst mach das ganze mit ttqv da passts.
kost allerdings einige hundert euro.


einziges manko: leert man den track log,muss man den track wieder neu laden.
palm besitzer sind da klar im vorteil:
vor dem los fliegen tracklog loeschen,mit gpilots
track wieder ins gps,und fertig.
deutsche gpilots docu
Wer noch Fragen hat,Mail siehe links.
