La maqueta
ALCA fue construida en el tiempo récord de 10 meses por D. Carlos
Gómez López. Está formada por 8 módulos de
2,05x1,5 metros cada uno, y configurada en "U" con un perímetro
exterior de 23 m. La infraestructura de cada módulo está
formada por un esqueleto autoportante de perfiles metálicos y madera,
todo ello atornillado, formando una caja que encierra el sistema eléctrico.
La superestructura está hecha de madera contrachapada, la cual sirve
de apoyo al terreno, realizado en poliéster reforzado con fibra
de vidrio moldeado sobre malla metálica in situ.

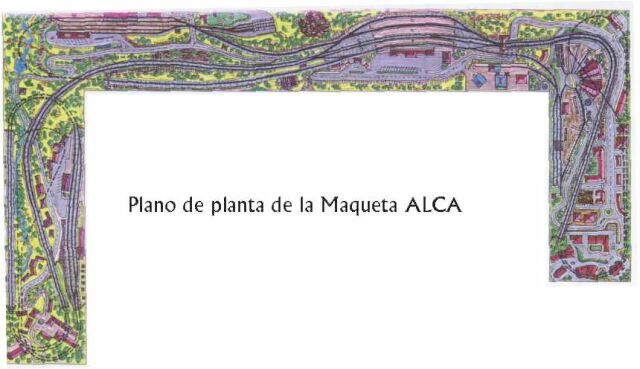

El trazado,
visible en más de un 80%, es una vía doble simulada, por
ser un circuito único en óvalo perfectamente disimulado.
Las pendientes en ningún caso superan el 2,5% y las curvas tienen
todas un radio mínimo de 90 cm, en su mayoría con tangentes
parabólicas.
La circulación
está prevista para 7 trenes simultáneos con itinerarios automáticos
o manuales, y se han establecido 8 cantones. El sistema se gobierna desde
un único cuadro de
mandos en
el que figura toda la maqueta esquematizada.
La escala
empleada es la HO, y se adapta rigurosamente a las normas NEM,
al RBT y a
otras varias de seguridad.
