Profesor Eduardo Zubillaga
Actividad 02
Realizado Por:
Ing. Maria Teresa Márquez Valecillos
Ing. Eligio Antonio Gutiérres Orellana
| Ejercicio 1 | Ejercicio 2 |
| Ejercicio 3 | Ejercicio 4 |
| Ejercicio 1.
Como complemento de la clase anterior Investigue que son interfases o
estándares USB para las comunicaciones en serie (4 Pts)
|
El USB (Bus de Serie Universal - Universal Serial Bus) nace como necesidad de una estándar de bus serie para conectar dispositivos a las computadoras, sin la diferenciación de marca o modelo. Estos dispositivos pueden también encadenarse utilizando concentradores o multiplexores de puertos USB hasta un numero de 127 dispositivos incluyendo por supuesto los concentradores o multiplexores. Sin embargo el ancho de banda debe repartirse entre los dispositivos.
Adicional a esta facilidad el estándar dispone de la transmisión de energía eléctrica al dispositivo conectado (distribuye 5V), por lo que la implementación de dispositivos que requieren bajas potencias pueden ser conectados. Aquellos que si requieran de la alimentación necesaria tiene la capacidad de utilizar otro puerto y así duplicar el consumo de energía. Para los que requieran aun mas disponen de las facilidades de la conexión pero no de la corriente.
Otra de las capacidades incorporadas es el plug-and-play permitiendo a esos dispositivos ser conectados o desconectados al sistema sin necesidad de reiniciar. Cuando un nuevo dispositivo es conectado, el servidor lo enumera y agrega el software necesario para poder funcionar. Cada puerto utiliza una única solicitud de interrupción (IRQ) y un DMA (asignación de memoria). independientemente de los periféricos que tenga conectados (sea 1 ó 127) por lo tanto no hay riesgo de conflictos entre una cantidad de dispositivos.
El USB 1.0, puede llegar a transmitir a velocidades entre 1,5 Mb/segundo y 12 Mbps
El USB 2.0 es admite velocidades de datos de hasta 480 Mbps.

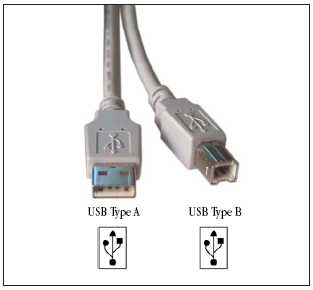

El sistema de conexión del cable USB tiene dos tipos de conectores, el tipo USB-A para el computador y los concentradores o multiplexores, y el USB-B correspondiente a los dispositivos que se conectan al computador. En el caso de algunos dispositivos pueden tener en uno de los extremos otro tipo de conecto diferente, pero por el otro lado siempre tienen el USB-A.
| Ejercicio 2. Revisar la dirección electrónica:
http://www.webproforum.com/illuminet/ sobre señalización SS7, definir su
arquitectura y describir las características mas resaltantes. (6 Ptos)
|
La red da un salto en su evolución a mediados de 1970 con la introducción de la Red de Señalización por Canal Común (CCSN), o SS7. El Sistema de Señalización número 7 es el protocolo que se ejecuta sobre CCSN. En la red de SS7 los paquetes de datos son enlazados y compactados, este proceso en los sistemas de conmutación es realizado en el llamado Punto de Transferencia de Señalización (STP). Con el uso del SS7 lo que fundamentalmente se realiza es una separación de la señalización del canal de conversación, es decir, la información de la configuración de llamada viaja fuera de la trayectoria común sobre la red SS7. El SS7 es un sistema llamado de "fuera de banda" ya que permite controlar las rutas de las llamadas a través de una red paralela de sincronismo, evitando que las centralitas tengan que enviar las señales de sincronismo junto con las comunicaciones.
La tecnología de SS7 libera los canales de enlace entre los sistemas de conmutación para las llamadas reales.
Beneficios SSN° 7:
• Aumento de la velocidad del canal de
señalización de 2 Kbits/s a 64 Kbits/s.
•
Asegura que el abonado llamado (abonado B) esta libre antes de ocupar un canal
de voz , aumentando la eficiencia y la tarificación de las llamadas
completadas.
• Uso de números 800 y
900.
• Identificador de llamadas
• Redireccionador de llamadas.
• Recepción triple de llamadas.
• Contiene mas señales que el sistema MFC R2, lo que
permite introducir nuevos servicios en la red.
• Es el soporte para R.D.S.I. (ISDN)
• Aumento de un canal de voz por sistema PCM 30, ya que un
solo canal de señalización puede manejar algunos miles de llamadas en forma
simultanea.
• Puede coexistir con el
sistema MFC R2, lo que permite su introducción en la red por fases o
etapas.
Protocolos SS7 y el Modelo de Referencia OSI
• MTP 1 (Message Transfer Part 1) Parte de
Transferencia de Mensajes 1
• MTP 2
(Message Transfer Part 2) Parte de Transferencia de Mensajes 2
• MTP 3 (Message Transfer Part 3) Parte de Transferencia de
Mensajes 3
• SCCP (Signaling Connection
Control Part) Parte de Control de la Conexión de Señalización
• TCAP (Transaction Capabilities Part) Parte de Control de
Transacciones
• MAP (Mobile Application
Part) Parte de Aplicaciones Móviles
•
BISUP (Broadband ISDN User Part)
• TUP
(Telephone User Part)
• ISUP (ISDN User
Part) Partes de Usuario
| Ejercicio 3. Además de las dos (02) formas mas
comunes de múltiplexión que otra tenemos, descríbala usando ayudas gráficas. (4 Ptos)
|

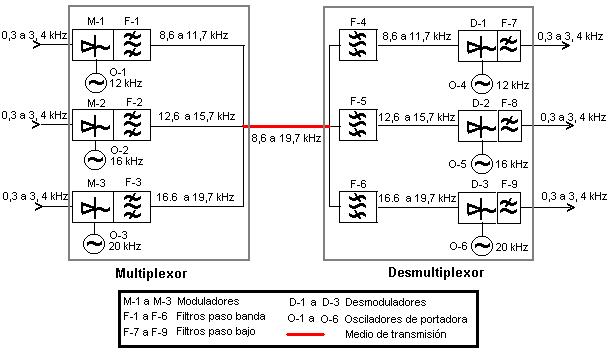

Por
división en frecuencias (FDM)
Consiste en
multicanalizar el canal físico estableciendo distintos
canales lógicos con distintas bandas de frecuencia.
A cada canal
lógico se le va a asignar una banda de frecuencia centrada en la frecuencia de
la señal portadora, sobre la que se va a modular la señal.
Al igual que
Características:* Cada canal lógico debe tener un ancho de banda menor que el del canal físico.* Las señales portadoras tienen que estar suficientemente separadas para evitar la diafonía y la intermodulación.* La señal compuesta que realmente se transmite por el medio es de tipo analógico.* La señal de entrada puede ser digital o analógica. Analógica -> se le hace una modulación (multiplexación) Digital -> además de una modulación, se hace una conversión de digital a analógica (módem). Puede ocurrir
que una señal modulada se vuelva a modular para transmitirla por un medio o
canal lógico concreto.

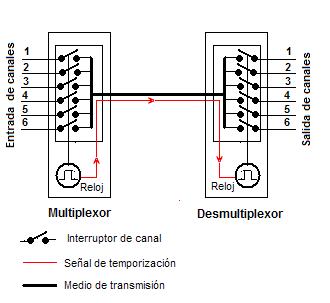

Por división en el tiempo (TDM)
Se utiliza para señales digitales o para analógicas que previamente se hayan digitalizado.
La multiplexión por división de tiempo (TDM) es un medio de transmitir dos o más canales de
información en el mismo circuito de comunicación utilizando la técnica de tiempo
compartido. Se adapta bien a las señales binarias que consisten en impulsos que
representan un dígito binario 1 o 0. Estos impulsos pueden ser de muy corta
duración y sin embargo, son capaces de transportar la información deseada; por
tanto, muchos de ellos pueden comprimirse en el tiempo disponible de un canal
digital. La señal original puede ser una onda analógica que se convierte en
forma binaria para su transmisión, como las señales de voz de una red
telefónica, o puede estar ya en forma digital, como los de un equipo de datos o
un ordenador.
La multiplexión por división de tiempo es un sistema
sincronizado que normalmente implica una MIC. Las
señales analógicas se muestrean y
La idea consiste
en transmitir varias señales por un mismo canal físico, mezclando a distintos
intervalos de tiempo, distintas partes de la señal.
Multiplexión
por División en Longitud de Onda (WDM)
Es una variante de
Multiplexión

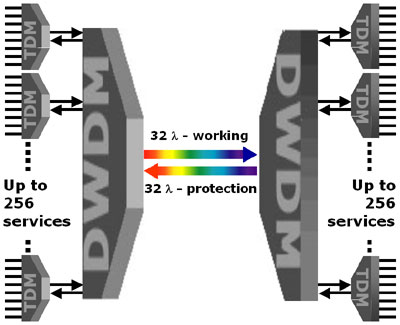

Densa por División de Onda (DWDM)
Viene del inglés
"Dense Wavelength Division
Multiplexing". Se trata de una tecnología que permite
introducir datos de diferentes fuentes en una fibra óptica, en la que la señal
de cada fuente viaja en una frecuencia de onda distinta y separada de las demás.
Lo más importante de todo ello estriba en que con el sistema DWDM se pueden usar hasta 80 (teóricamente más) canales
virtuales que pueden ser multiplexados en rayos de luz que se transmiten por la
misma fibra óptica. Por lo tanto el rendimiento de una sola fibra que contiene
un cable ya instalado se puede multiplicar con muy bajo costo económico. Este
sistema permite que cada canal trasporte 2.5 Gbps
(2500 millones de bits por segundo), y se pueden hacer circular por la misma
fibra 80 canales diferentes y por tanto la transmisión será de 200 Gb por segundo.
En el extremo
opuesto del cable los canales son demultiplexados
hasta adquirir sus características originales, por lo tanto se pueden trasmitir
simultáneamente diferentes tipos de datos y además con diferentes velocidades,
según sea la necesidad de su empleo, y me refiero a Datos (IP) Datos (SONET) Datos (ATM).

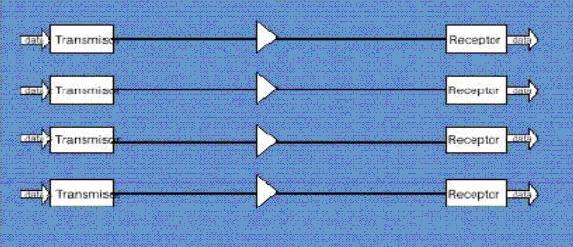

Multiplexión
por División de Espacio (SDM)
Funciona de modo que dos
canales físicos no interfieran el uno con el otro; los anchos de banda completos
de ambos canales físicos se pueden utilizar simultáneamente. En este caso, no
hay se requiere de de un m central, excepto para actuar como conmutador.
Se llaman conmutadores por
división en el espacio si se divide un conmutador de matriz en elementos
pequeños y se interconectan para construir conmutadores de múltiples etapas con
muchos menos puntos de cruce.
| Ejercicio 4.
Elabore un cuadro comparativo de los diferentes tipos de redes de conmutación
que usted conoce. ( 4 Ptos)
|
|
Conmutación por Paquetes |
Conmutación por Circuitos |
Conmutación por Mensajes |
Conmutación por Celdas |
|
Es la técnica más comúnmente utilizada en comunicación de datos. |
Técnica ampliamente usada en telefonía. |
Está en desuso, debido principalmente a que los nodos intermedios necesitarían una elevada memoria temporal para almacenar los mensajes completos. |
Conocida como Modo de Transferencia Asíncrona (ATM - Asyncronous Transfer Mode), ofrece servicios de conmutación de paquetes rápidos que pueden transmitir a mega o a gigabits por segundo |
|
En este método: Los mensajes son divididos en sub mensajes de igual longitud denominados PAQUETES. |
Quien realiza la llamada determina el destino enviando un mensaje especial a la red con la dirección del receptor de la llamada. |
El proceso de transmisión se encuentra acompañado por el establecimiento de una serie de enlaces punto a punto. |
El tamaño del paquete es fijo y es conocido como celda |
|
Cada paquete se enruta de manera INDEPENDIENTE de fuente a destino. |
Se establece una línea de comunicación directa entre las estaciones a través de la conmutación adecuada de todos los nodos intermedios. |
El mensaje se envía al nodo de conmutación directamente conectado al nodo que acaba de recibir el mensaje, este nodo: ALMACENA el mensaje VERIFICA los errores ENCUENTRA la mejor línea de envío ENVIA el mensaje. |
Las celdas son conmutadas entre un acceso de entrada y uno o varios de salida en función de su identificador |
|
El desensamble del mensaje se realiza en el nodo fuente antes de proceder a realizar la entrada a la red. |
La red asigna recursos para que la comunicación tenga lugar. |
La línea se encuentra libre para ser usada por otros mensajes mientras el próximo nodo efectúa el proceso. |
El conmutador ATM contiene colas de espera, Cuando varias celdas de conexiones diferentes deben ser orientadas simultáneamente hacia el mismo acceso de salida, se produce una contención y ciertas celdas deben ser retrasadas antes de ser remitida. |
|
Cada
paquete es colocado dentro de una TRAMA DE BITS que contiene la
información necesaria acerca del paquete: Dirección de destino. Número de secuencia del paquete. Información para detectar errores |
El mensaje SOLO puede ser enviado cuando quien efectúa la llamada se da cuenta que ésta ha sido establecida. |
Este método recibe la denominación de ALMACENAMIENTO y ENVÍO (store and forward), resulta menos costoso en términos de los recursos de línea. |
La conmutación de las celdas es rápida ya que se efectúa por componentes físicos, sin protocolo software, a diferencia de lo que ocurre con la conmutación de paquetes tradicional |
|
Los paquetes podrían alcanzar el destino por diferentes caminos y en ocasiones llegar al destino en diferente orden. |
Puede ser utilizada en transmisión de datos, sin embargo: Resulta ineficiente en términos de los recursos de línea y tiempo ocioso para la transferencia interactiva de datos. |
Los retrasos de tiempo puede llegar a ser muy grandes y es necesario destinar almacenamiento en disco para guardar los mensajes |
El
encabezado contiene valores de las rutas y circuitos virtuales (VPI/VCI), debido a que son
valores únicos por cada conexión e indican al switch (Conmutador) ATM de
donde vienen y a donde van. |
|
La conmutación de paquetes reduce retrasos, requiere menos capacidad de almacenamiento dentro de los nodos intermedios y provee un mejor aprovechamiento de los recursos de transmisión, La sobrecarga de procesamiento, debida al ENSAMBLE /DESENSAMBLE de paquetes en este método es mayor. |
La necesidad de establecer un enlace de conexión antes de enviar un mensaje: Genera un retraso de tiempo el cual puede ser significativo respecto del tiempo de transferencia del mensaje. |
|
La conmutación de celdas mantiene un circuito abierto permanente con la estación remota hasta que termina la comunicación y aun cuando no haya transmisión de datos, la cual la diferencia de la conmutación de paquetes ya que esta última solo establece circuito de comunicación con la estación cuando necesitan intercambiar información. |
|
La longitud de cada paquete se constituye en una característica de diseño trascendental.
|
|
|
La conmutación de
celdas combina los beneficios de la conmutación de circuitos y paquetes
rápidos (FPS: Fast
Packet Switching).
FPS utiliza la alta confiabilidad de la
tecnología para la transmisión digital y la alta calidad en la transmisión
del medio, lo suficiente para no tener que detectar y corregir errores en
cada nodo de |
