CONCEPTOS PREVIOS

                  CIRCUITO C EN C.A.

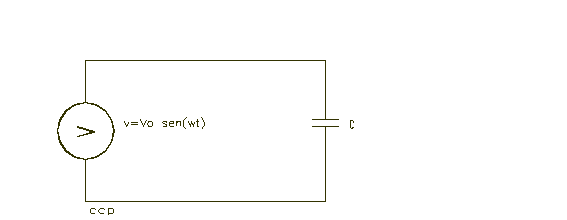

El circuito está compuesto por una carga capacitiva pura y un generador de tensión periódica senoidal, circulando una corriente i.

Tiene como característica principal el que la corriente está desfasada 90° en adelanto respecto de la tensión aplicada.

  RECAPITULACION

  En un circuito capacitivo puro al que se aplica corriente continua, solo habrá corriente de carga durante el régimen transitorio de conexión, oponiéndose al paso de la misma en el régimen permanente. Igualmente en la desconexión, se producirá la corriente de descarga, de sentido contrario a la de carga.

Si a ese circuito le aplicamos tensión alterna, el condensador se cargará en los períodos en que la tensión en sus bornes sea superior a la que él posee, y se descargará en sentido contrario cuando la tensión que se le aplique sea inferior a la suya.

CALCULOS

Si consideramos un circuito capacitivo puro al que se le aplica una tensión v=V₀ sen(wt), y sabiendo que la capacidad del condensador es una constante

  y que la corriente del circuito es

  En un tiempo dt el condensador habrá adquirido una carga dq=i.dt

por tanto

  si la tensión de entrada es v=V₀.sen(wt) la i será

Apreciamos que la corriente obtenida es corriente cosenoidal, es decir, que aplicando una tensión senoidal se obtiene una corriente adelantada 90° respecto de ella.

De forma general se puede decir que en un circuito capacitivo puro,al aplicar una tensión senoidal se obtiene una corriente desfasada en adelanto 90°.
