CONCEPTOS PREVIOS

                      CIRCUITOS PARALELO

Para la resolución de estos circuitos bastará normalmente con  aplicar la ley de OHM y las leyes de Kirchhoff, bajo las funciones que nos relacionan la corriente y la tensión llamadas INMITANCIAS; palabra compuesta de otras dos, que representan a su vez a funciones  como la IMPEDANCIA (Z) y la ADMITANCIA (Y).

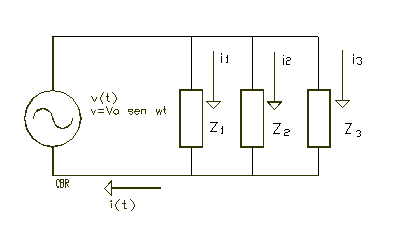

Sea el circuito de la figura

  en el que i_t= i₁+i₂+i₃

  siendo

Sacando factor común a v

El inverso de la impedancia total es la suma de los inversos de las impedancias parciales.

En el caso particular de dos impedancias en paralelo

 ADMITANCIA.- Es el inverso de la IMPEDANCIA

         (Y₁+Y₂+Y₃ = Y_T)

  CONDUCTANCIA .- Es el inverso de la RESISTENCIA

   SUBSCEPTANCIA CAPACITIVA.- Inversa de X_C

   SUBSCEPTANCIA INDUCTIVA .- Inversa de X_L

  UNIDADES DE MEDIDA

  ) y SIEMENS (inverso de OHMIO)

   0 siemens

   mho

  Si expresamos la impedancia en forma compleja

            Z = R + X_j

  podemos hacer lo mismo con la admitancia

              Y = G - βj     (parte real G y parte imaginaria βj)

  resultando finalmente

  es decir:

  PARTE REAL

  PARTE IMAGINARIA

RESULTANDO Y = G ± ß j

  LA ß tendrá signo + ó – dependiendo de la dominancia de la subsceptancia inductiva o capacitiva.

  En cualquier caso el signo sera´contrario al que presenta la impedancia en ese mismo circuito.

  Para determinar el desfase, si

  es decir , si queremos hallar la tangente con la admitancia hay que cambiar de signo la parte imaginaria.
