ANALISIS Y DISEÑO DE SISTEMAS

TRABAJO 01

Elaborado por: Ing. Pedro Caliman


SISTEMAS DE INFORMACIÓN

Un sistema de información es un conjunto de elementos que interactúan entre sí con el fin de apoyar las actividades de una empresa o negocio.
El equipo computacional: el hardware necesario para que el sistema de información pueda operar. El recurso humano que interactúa con el Sistema de Información, el cual está formado por las personas que utilizan el sistema.
Un sistema de información realiza cuatro actividades básicas: entrada, almacenamiento, procesamiento y salida de información.

Entrada de Información: Es el proceso mediante el cual el Sistema de Información toma los datos que requiere para procesar la información. Las entradas pueden ser manuales o automáticas.
Almacenamiento de información: El almacenamiento es una de las actividades o capacidades más importantes que tiene una computadora, ya que a través de esta propiedad el sistema puede recordar la información guardada en la sección o proceso anterior.
Procesamiento de Información: Es la capacidad del Sistema de Información para efectuar cálculos de acuerdo con una secuencia de operaciones preestablecida. Estos cálculos pueden efectuarse con datos introducidos recientemente en el sistema o bien con datos que están almacenados.
Salida de Información: La salida es la capacidad de un Sistema de Información para sacar la información procesada o bien datos de entrada al exterior.


ANÁLISIS Y DISEÑO ESTRUCTURADO

Análisis Estructurado

En primera instancia debemos decir que el análisis estructurado según Senn "permite al analista conocer un sistema o proceso (actividad) en una forma lógica y manejable al mismo tiempo que proporciona la base para asegurar que no se omite ningún detalle pertinente".
El objetivo que persigue el análisis estructurado es organizar las tareas asociadas con la determinación de requerimientos para obtener la comprensión completa y exacta de una situación dada. Se puede decir adicionalmente que los componentes del análisis estructurado son los siguientes:

*.- Símbolos gráficos.
*.- Diccionarios de datos,
*.- Descripciones de procesos.
*.- Procedimientos.
*.- Reglas.


Diseño Estructurado


El Diseño Estructurado es otro elemento del Método de Desarrollo por Análisis Estructurado que emplea la descripción gráfica, se enfoca en el desarrollo de especificaciones del software. El objetivo del Diseño Estructurado es programas formados por módulos independientes unos de otros desde el punto de vista funcional. La herramienta fundamental del Diseño Estructurado es el diagrama estructurado que es de naturaleza gráfica y evitan cualquier referencia relacionada con el hardware o detalles físicos. Su finalidad no es mostrar la lógica de los programas (que es la tarea de los diagramas de flujo). Los Diagramas Estructurados describen la interacción entre módulos independientes junto con los datos que un módulo pasa a otro cuando interacciona con él.

En el diseño estructurado esta orientado al flujo de datos, partimos de la representación del flujo de la información obtenida en la fase de análisis, donde la información puede representarse como un flujo continuo que sufre una serie de transformaciones conforme va de la entrada a la salida.

El diagrama de flujo de datos DFD (o de burbujas) se utiliza como herramienta gráfica para la Descripción del flujo de la información.


ANÁLISIS Y DISEÑO ORIENTADO A OBJETO

ANÁLISIS ORIENTADO A OBJETO (AOO)

El Análisis Orientado a Objeto (AOO) se refiere a las necesidades y especificaciones de ingeniería de Software y
Que expresan el modelo de objeto del sistema (Que esta compuesto de una población de objetos interactuando), como un opuesto a las vistas funcionales de un sistema. AOO permite los siguientes beneficios:

*Mantenimiento:A traves:de un mapeo al mundo real, que proporciona al usuario menor esfuerzo de análisis, menor complejidad en diseño de sistemas y una verificación mas sencilla por el usuario.

*Reusabilidad: Del artefacto de analisis que ahorra tiempo y costos.

*Productividad: Obtiene ventaja de las mejoras en los lenguajes de programación Orientada a Objeto.


Diseño A OBJETO (DOO)
Diseno Orienta a Objeto (OOD) se refiere a desarrollo de un modelo Orienta a Objeto de un sistema de Software para implementer los requerimientos identificados. Muchos metodos OOD han sido descritos desde el final de 1980’s. Los metodos mas populares incluyen Booch, Buhr, Wasserman, y el metodo HOOD desarrollados por la Agencia Espacial Europes. [Baudoin 96].



ANÁLISIS Y DISEÑO ESTRUCTURADO

ANÁLISIS Y DISEÑO ESTRUCTURADO	ANÁLISIS Y DISEÑO ORIENTADO A OBJETO
El análisis es llevado a un algoritmo que describe el proceso	El problema es llevado al mundo real, y no al mundo Algorítmico del los computadores.
Se emplean: Diagrama de Flujo de Datos, Diagrama de Transición de Estados.	Se emplean: Diagramas de Clases, Diagrama de Objetos, Diagramas de Módulos, Diagramas de Procesos, Diagramas de Transición de Estados, Diagramas de Tiempo.
Se comienza a diseñar cuando se a completado el análisis.	El Diseño y el análisis no dependen el uno del otro.
El análisis está orientado a los Procesos del sistema.	El análisis está orientado a los Objetos.

CASO PRÁCTICO

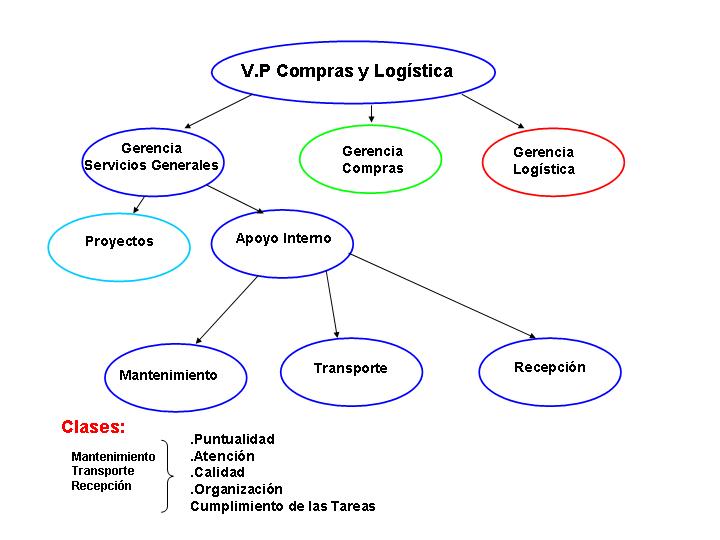

En nuestro caso practico estoy representando la abstracción del departamento de servicios generales de la corporación Digitel (encerrada en la cadena de la Vicepresidencia de Compras y Logística). En esta representación estoy llevando un proceso de la vida real al dominio de los diagramas de flujo para representarlo como un sistema, ya que esa es función principal de los mismos llevar los procesos de cualquier índole al dominio de los procesos. Adicionalmente tomo los objetivos del departamento y convertí en objetos de esta clase. Ejemplo la clase mantenimiento posee los objetos Puntualidad, o atención.


Infografía


1.- DISEÑO ESTRUCTURADO
http://wwwdi.ujaen.es/asignaturas/ingprog/Tema8.pdf


2.- CONCEPCIÓN DEL ANÁLISIS ESTRUCTURADO
http://www.utp.ac.pa/articulos/analisis_e.html


3.- Sistema de Información
http://www.monografias.com/trabajos7/sisinf/sisinf.shtml


4.- Concepción del Análisis Estructurado
http://www.utp.ac.pa/articulos/analisis_e.html


5.- Object-Oriented Analysis
http://www.sei.cmu.edu/str/descriptions/ooanalysis_body.html


6.- Object-Oriented Design
http://www.sei.cmu.edu/str/descriptions/oodesign_body.html
