OBJETIVOS:

En esta práctica se aprenderá a utilizar los biestables para que cuenten en binario en cada impulso del reloj.



Dibujos y esquemas

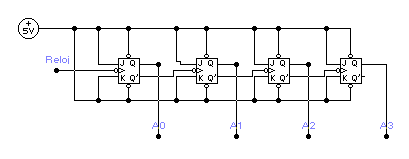

Contador ascendente Asíncrono

Contador descendente Asíncrono









Contador Ascendente / Descendente

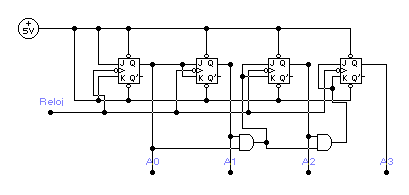

Contador Síncrono









MATERIALES

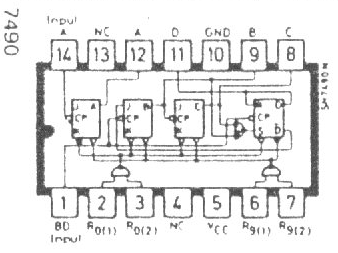

Entrenador, cables, osciloscopio y circuito integrado 7473, 7476 y 7490.

PROCESO DE TRABAJO

Se colocan los circuitos integrados en los entrenadores, se conectan los cables para alimentarlo y para conexionarlos con las entradas y salidas. Y después se comprueba el funcionamiento.







FUNCIONAMIENTO

Mostrar en el analizador lógico las señales de las salidas del contador ascendente.

Mostrar en el analizador lógico las señales de las salidas del contador descendente.

CONCLUSIONES

Con estos integrados se pueden contar el número de impulsos que entran en el reloj de forma binaria tanto en sentido ascendente como en descendente.
