التيار الكهربائي والدوائر الكهربائية

النتاجات التعليمية: يتوقع من الطالب بعد تنفيذه لهذه المادة الدراسية أن:



·        يوضح المقصود بالتيار الكهربائي ،  التيار الالكتروني ، التيار الاصطلاحي.

·        يوضح قانون اوم

·        يميز بين المقاومة و المقاومية والموصلية

·        يذكر العوامل التي تعتمد عليها مقاومة موصل فلزي ويطبق القوانين المتعلقة بها

·        يقارن بين توصيل المقاومات على التوالي وعلى التوازي

·        يوضح المقصود بما يلي : القوة الدافعة الكهربائية لمصدر، القدرة الكهربائية لبطارية ، الهبوط في الجهد ويعبر عنها رياضيا.

·        يتوصل إلى معادلة الدارة الكهربائية البسيطة عن طريق تتبع تغييرات الجهد عبر الدارة .

·        يميز بين مفاهيم الطاقة والقدرة الكهربائية ووحداتها ويعبر عنها رياضيا.

·        يستنتج قانوني كيرشوف.

·        يطبق القوانين والعلاقات لحل مسائل متعلقة بالدارات والشبكات الكهربائية ( حلقة اوحلقتان).

·        يستقصي العوامل التي تعتمد عليها مقاومة موصل فلزي.

·        يصمم ويركب دارات كهرابائية لاستقصاء خصائص التوصيل على التوالي وعلى التوازي .

·        يتحقق من قانونا كيرشوف عمليا .

·        يستقصي أشكال وأنواع المواسعات المستخدمة في الأجهزة الكهربائية والالكترونية.

·        يبحث في استخدام المقاومات المتغيرة بالضوء والحرارة في تطبيقات عملية

      ( إضاءة الشوارع اوتوماتيكيا ، مؤشر الحرارة في السيارة ، أجهزة الإنذار ).



الأساليب والوسائل والأنشطة:

الجزء الأول: في غرفة الصف

استخدام أسلوب الحوار والمناقشة والشرح النظري.

·   التطبيق الرياضي لحل مسائل عددية لإيجاد قيم واتجاهات التيار الكهربائي والجهود والمقاومات الكهربائية.:-





مثال:

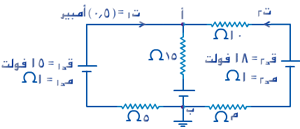

اعتماداً على الدارة الكهربائية المرسومة جانباً ، والبيانات المثبتة عليها ، (وملتزماً بتسمية التيارات واتجاهاتها). احسب ما يأتي :
1. جهد النقطة ( أ ) .

2. القدرة المستنفذة في المقاومة (15) W .

3. المقاومة المجهولة (م) .

الحل:

1. بتطبيق قانون كيرتشوف الثاني على الحلقة الأولى :
     ـ ت1 ( 5 + 1) ـ ت3 × 15 + 15 = صفر



2. القدرة المستنفدة في المقاومة (15 W)

= 0.8 × 12 = 9.6 واط



3. بتطبيق قانون كيرتشوف الأول عند نقطة التفرع أ

ت1 + ت2 = ت 3

ت2 = 0.8 – 0.5 = 0.3 أمبير

بتطبيق قانون كيرتشوف الثاني على الحلقة الثانية

0.3 (10 + 1 + م) + 0.8 × 15 – 18 = صفر

0.3 م = 2.7

\ م = 9 W



أسئلة:

1-  ذكر نص قانوني كيرتشوف الأول والثاني ، وحدد قانون الحفظ الذي يتضمنه كل منهما .

ج) في الشكل المجاور إذا علمت أن قراءة الأمير (A) = ( 0.8) أمبير ، مستخدماً البيانات المثبتة عليه ، احسب :

1. (ق . د . ك ) للبطارية .
2. جهد النقطة ( هـ ) .
3. قدرة البطارية .



2-                إذا أعطيت مولداً و مصباحاً كهربائياً و أسلاك توصيل و أميتر و فولتميتر ، وضح باختصار طريقة عملية لإيجاد مقاومة مصباح .

3-                مولد كهربائي قوته المحركة الكهربائية (16 فولت) و مقاومته الداخلية (0.5 أوم )

ربطت معه على التوالي مقاومة مقدارها (3.5 أوم ) . أحسب شدة التيار المار فيها .









4- كم قيمة المقاومة الكربونية المبينة في الشكل المجاور بالأوم:



فضي

أزرق

أخضر

أحمر

اللون

10%

6

5

2

الرقم
