Com o avanço da técnica envolvendo a estrutura dos sinais refletidos do alvo foram desenvolvidas bloqueadores de engodo/despistamento/dissimulação(deceptive jamming). De acordo com a técnica moderna, os sistemas interferidos não são bloqueados ou interferidos mas enganados pois os sistemas de GE modernos dependem da duplicação e retransmissão de um sinal no formato do original que engana através de retornos falsos e idênticos que substitui o formato do pulso original.
O jamming pode ser aplicado em todo o espectro de frequência eletromagnético.
Transmissores
A eficiência dos transmissores de CME(interferidores) dependem, entre outras coisas, da potência de saída, perdas na linha de transmissão, ganho da antena na direção do radar vítima de a largura de banda do transmissor. No lado do receptor contam a largura de banda, o ganho da antena e o RCS do alvo. Para ser efetiva, a CME deve ser capaz de emitir com potência suficiente na banda da vítima para mascarar seu sinal(interferir) ou simular um engodo realisticamente.
Para satisfazer estes requerimentos, a maioria das CMEs são projetadas para operarem com versatilidade. Quando uma CME é usada contra um míssil, radar ou comunicação, ou contra alguns desses meios agrupados em frequência próxima, o transmissor pode concentrar sua força de saída em um espectro estreito. Por outro lado, se o transmissor deve operar contra vários meios em frequências distântes, deve espalhar sua força de saída em um espectro correspondente.
Burnthrough
É a distância em que a força do sinal se torna igual ou maior que o sinal de CME. Este fenômeno ocorre em todos os radares em alguma distância.
INTERFERÊNCIA DE RUÍDO
Uma forma de prevenir um receptor de radar(ou qualquer outro) de funcionar corretamente é saturá-lo com "ruído". Ruído é um sinal randomizado e é similar aos sinal de radar. Um sinal de radar ou eco é uma sequência periódica de pulsos.
Uma grande linha de alvos gera um cadeia contínua de pulsos indesejáveis no receptor(ruído). Desde que o tempo e distância seja a mesma do radar, estes ruídos não precisam ser fisicamente removidos do alvo mas podem ser gerados dentro dele. Isto é conhecido como interferência de ruído - enviando um eco de radar de alvo falso randômico de alta razão.
Como o interferidor deve transmitir continuamente enquanto o radar transmite energia em pulsos, o interferidor requer uma potência maior. O peso dos sistemas necessários para conseguir uma potência maior causa maior impacto em aeronaves do que em navios.
Quando a antena de radar é apontada para o interferidor, o radar vê sinais em todos os alcances. O efeito em um mostrador é criar um linha constante na azimute do interferidor. Esta linha, chamada estrobo, indica ao operador que um interferidor está presente naquela azimute, mas não fornece o alcance. Então, o interferidor tem a desvantagem de mostrar sua direção ao inimigo mas não permite saber sua distância.
Existem três modos de gerar sinais
de interferências. Na interferência de ponto(spot jammer) toda
a potência do interferidor é concentrada em uma banda muito
estreita, de preferência idêntica a do radar alvo.
Interferência de barragem e de varredura
espalha a energia numa banda maior que o sinal de radar. Então,
interferência de ponto é geralmente direcionada contra um
radar específico e requer um receptor panorâmico para contrapor
o sinal interferidor contra o sinal de radar. As outras duas técnicas
podem ser usadas contra vários radares e requerem apenas que seja
informado que há outros radares.
A diferença entre interferência de barragem e varredura está na técnica de modulação e tamanho da banda de frequência coberta. Interferência de barragem sempre usa um sinal de amplitude modulada cobrindo 10% da banda de frequência(geralmente no centro). Interferência de varredura sempre usa um sinal de frequência modulada e a frequência de varredura é varrida para frente e para trás em toda a banda.
É quase impossível contrapor exatamente uma frequência de interferência contra a irradiada pelo radar; porém, é necessário alargar a banda de ruído até ser maior que a do radar. A interferência de barreira tem uma banda larga para cobrir todos os radares com frequência naquela banda, enquanto a interferência de ponto tenta contrapor uma frequência em particular o mais próximo possível.
Mas este alargamento da banda de interferência requer uma potência maior que a contraposta, pois a potência que importa para um radar é a potência que é aceita pelo receptor. Este fator é geralmente descontado para especificar o a densidade de força espectral que um interferidor deve ter para interferir num radar. A densidade de potência é a potência contida em uma espectro saída de interferência dividida pela banda.
Como as aeronave tem limitações na potência fornecida aos interferidores, é vantajoso ás defesas aéreas usarem as mais diferentes frequências em seus radares que forem possíveis. Este conceito é chamado diversidade de frequência e força os penetradores a levar o maior número de interferidores de ponto ou espalhar suas potências de interferências de barragem e varredura para cobrir o maior número de radares.
A diversidade de frequência também eliminará a interferência mútua entre as força integradas durante operações de larga escala. A habilidade de um único radar mudar de frequência para conter um interferidor de ponto é chamada agilidade de frequência.

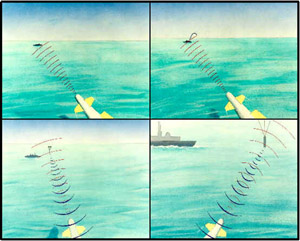

Exemplo de uma ECM ativa
descartável, o Seagnat.
