COMPLEJO HIDROELÉCTRICO "23 DE ENERO"
El Complejo Hidroeléctrico "23 de enero", mejor conocido como Macagua ubicado en la ciudad de Puerto Ordaz forma parte del parque de generación de energía eléctrica del estado Bolívar. Esta conformado por 3 etapas: Macagua I con 6 unidades un tanto pequeñas y de vieja data, Macagua II con 12 unidades y Macagua III con 2 unidades (construcción más reciente). Posee una capacidad conjunta de generación de 2190 MW lo que permite un ahorro de 34200 millones de barriles de petróleo al año. El aliviadero con una capacidad máxima de 30000 metros cúbicos de agua por segundo, tiene una longuitud de 322 metros y esta dotado de 12 compuertas radiales de 22 m de ancho y 15,6 m de alto. Sobre los canales de descarga del aliviadero se levanto una puente para tránsito de vehículos el cual llama bastante la atención al pasar sobre él.
|

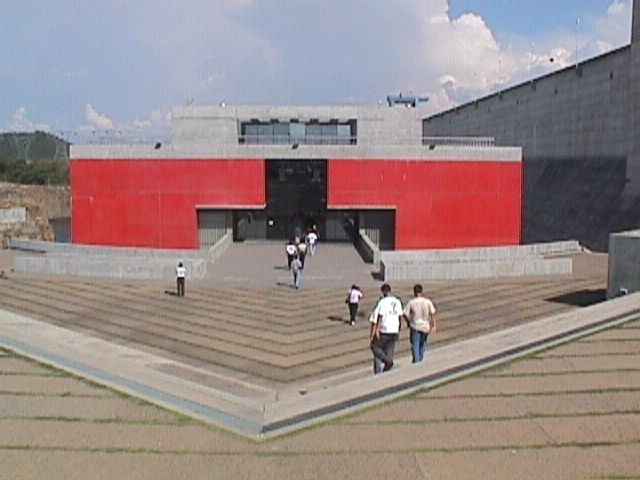

Plaza del Agua, en la entrada al centro de control del complejo hidroeléctrico y a la casa de máquinas de Macagua II. |
|
"Túnel" de acceso a la casa de máquinas II. Esta tubería de acero de 9,60 metros de diámetro es similar a las que se usan para llevar el agua desde el embalse hasta las turbinas (tubería forzada). |
|

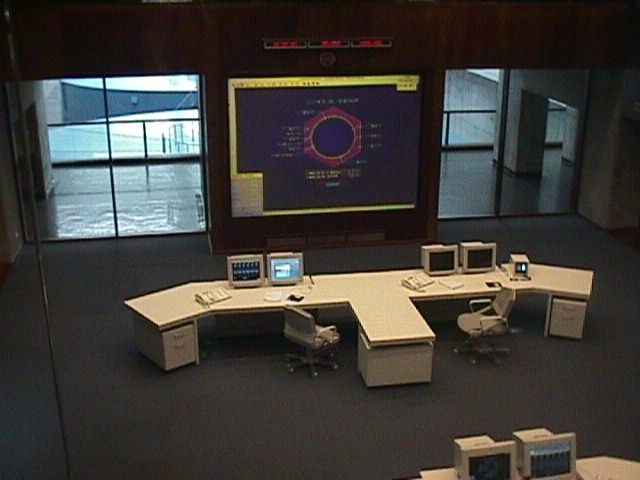

Sala de control de Macagua II. Totalmente computarizada y con una pantalla gigante, desde esta sala se lleva el control de las 12 unidades de la casa de máquinas II. |
|

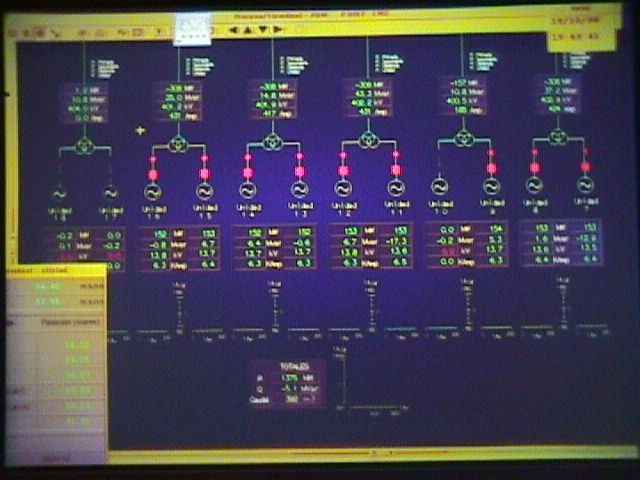

Pantalla de la sala de control de Macagua II, donde se observan las 12 unidades y los 6 transformadores elevadores trifásicos asociados al sistema. |
|
Detalle de los parámetros a los que se puede tener acceso desde la sala de control, como lo son, potencia activa, potencia reactiva, tensión, corriente, entre otros. |
|

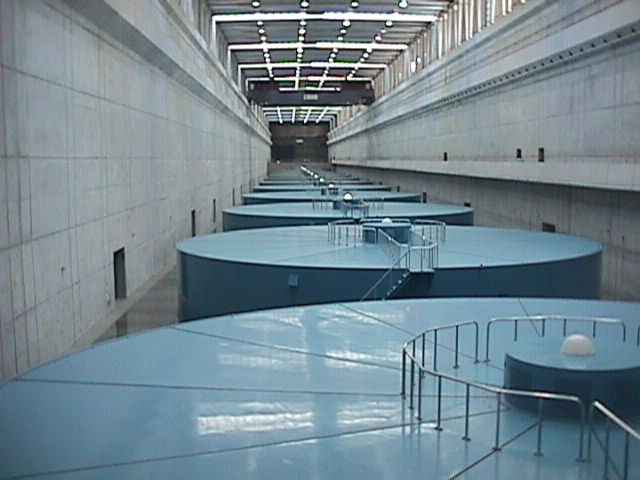

Casa de máquinas de Macagua II, con sus 12 turbogeneradores y la grúa tipo puente usada para mantenimiento. |
|
Sala de equipos de protección y relés. |
|
Sala de gobernadores |
|
Entrada al eje de la turbina. |
|
Parte superior del eje de una de las unidades donde tenemos acceso a la "bobina rotorica" de la misma. De ser necesario los técnicos deben entrar para hacer revisiones en pleno funcionamiento, trabajo por demás agotador ya que las temperaturas pueden alcanzar los 50º C. |
|
Detalle de un instrumento colocado a los pies del eje en funcionamiento y parte del fluido hidráulico usado en el lugar. |
|
Transformadores elevadores trifásicos a 400 kV y salida del agua de las turbinas. Nótese la formación de remolinos o corrientes que indican que unidades se encuentran en funcionamiento. |
|

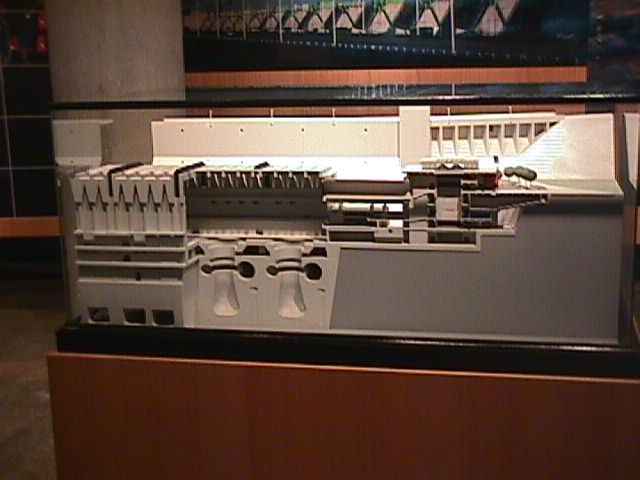

Maqueta de Macagua II. |
|

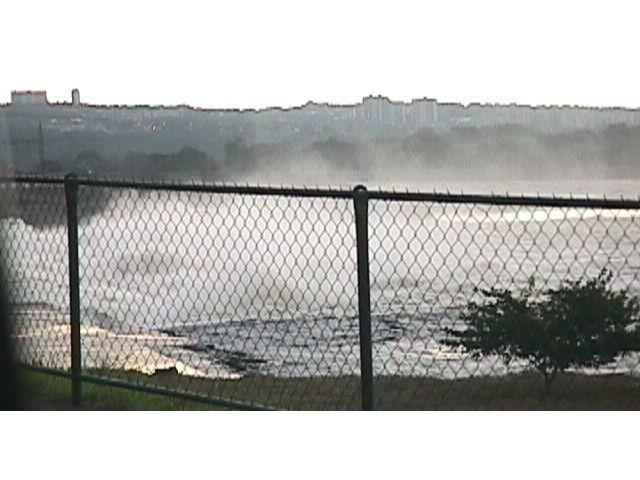

Salida del agua del aliviadero de la represa ubicado bajo una autopista-puente sobre el río Caroní, al fondo la Puerto Ordaz. |
