Detector voor Portofoons met Digitale Modulatie. In tegenstelling tot het beluisteren van digitale signalen op je scanner/ontvanger is het ook mogelijk om de digitale signalen te detecteren (sniffen). Voor RF 'sniffen' van digitale & analoge signalen zijn er kant en klare oplossingen beschikbaar zoals de: - OPTO ELECTRONICS DIGITAL SCOUT - ACECO SC-1. Naast sniffen zijn beide apparaatjes ook voorzien van een counter. Uit eigen ervaring weet ik dat de counter eigenlijk niet zo erg veel toegevoegde waarde heeft als het gaat om 'sniffen' van digitale signalen. Deze apparatuur is vrij kostbaar en dit is een simpel alternatief apparaatje voor RF 'sniffen'.

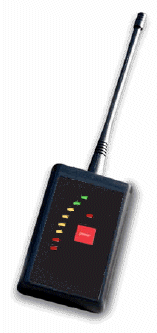

Jullie kennen vast wel de GSM detector met knipper LED aan de sleutelhanger of in de vorm van een balpen? Als basis voor dit ontwerp ga je uit van de GSM detectortje met groot bereik (10 meter of verder). Deze GSM sniffers zijn te koop in de telefoonwinkels en hieronder een voorbeeld van een detector voor portofoons met digitale modulatie.
In tegenstelling tot het Beluisteren via de scanner/ontvange, heb ik voor detectie van digitale Portofoon Signalen een Simpel, Klein en vooral Handzaam apparaat gemaakt met de afmetingen iets groter dan een luciferdoosje. In het kastje zit een printje met daarop een MMiC chip welke werkt als RF detectortje. Als extra optie zit daarvoor een MMiC +/- 20dB LNA daarvoor zit een 4 resonator Helical-Filter welke is gepiekt op de juiste frequentie (LNA = lowNoise Rx Amplifier). Als antenne gebruik ik een afgestemde 1/2 golf portofoon antenne. Het standaard detectie bereik is beter dan 500 >> meter en signalen die van grotere afstand komen, worden nauwelijks meer getecteerd of waargenomen. Door de afgestemde antenne, de ontvang-kring aan de ingang en de 20dB LNA, reageerd deze detector ook op KORTE PULS signalen (+/- 150ms). Er zit ook een LED BAR aan vast welke zorgt voor de signaal indicatie en is bovendien omschakelbaar met een Piezo piepertje zodat je keuze kan maken tussen Licht of Geluid indicator (of beide). In de afgestemde antennekring zitten 3x 4-resonator-Helical-filters en deze filters achter de LNA zijn onderling omschakelbaar en funtioneren daardoor als een schakelbaar en smalbandig BandPass filter voor 3 verschillende frequentie-bereiken. Het is ook mogelijk om een 2 of een 3 resonator helical te gebruiken, maar daarmee wordt de bandbreedte groter met kans op 'foute' detectie. Met dit eenvoudige concept heb je een Klein en super eenvoudig detectortje geschikt voor digitale portofoons. Op dit moment ben ik bezig met toevoegen van een regelbare Gain voor de LNA en een om-schakelbaar bandpass filter circuit zodat de detector voor meerdere frequentie banden kan worden gebruikt. Dit detectortje is beslist GEEN selectieve ontvanger met een luidspreker er in om te luisteren naar het signaal want daar is het ook niet voor bedoeld. Dit RF detectortje is alleen geschikt voor 'near RF field detection'. Je kan of mag dit detectortje beslist niet vergelijken met een echte ontvanger. De digitale portofoon detector is een zeer gevoelige RF-sniffer en alleen geschikt voor 1 frequentieband. Je hoeft Geen scan kanalen of scan zoekbanken meer te programmeren !!! Aanzetten = werken.
RF detector print

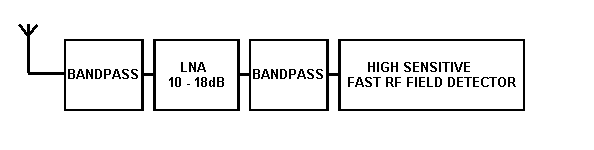

RF detector blokschema met 1x 3 resonator BandpassFilter
RF detector blokschema met 1x 3 resonator en 1x 2 resonator BandPass Filters
Dimensions and recommended pad pattern (mm):

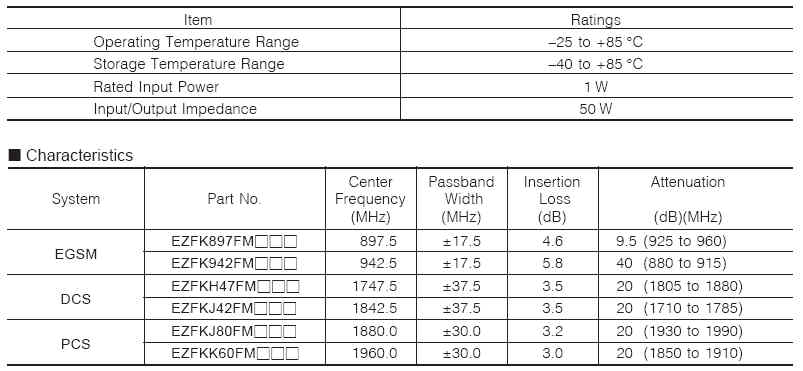

Data
There are also bandpass filters with 3 resonators or with 1 resonator.
Typical values for a 2 resonator 450MHz. bandpass filters:
Bouwkit is binnenkort alleen in onderdelen en als bouwkit verkrijgbaar maar zonder inbouwkastje. Om te verkomen dat de hobbyist het idee krijgt dat ik er een paar euro aan over wil houden, ga ik op zoek naar een winkelier die deze bouwkit zal gaan verkopen.
TUSSEN NU EN ENKELE WEKEN KOMT HIER UITGEBREIDER INFORMATIE VER DEZE BOUWKIT BESCHIKBAAR.
|
