How do Keys Work?
按鍵的原理

一部正常的計數機在正常的狀態下, 若你按一下「1」字, 螢幕上總會多了個「1」. 這是十分平常的事, 可是你有否想過中間發生了甚麼事呢? 這裡會介紹一下按鍵的原理.

事前工作

為了容易介紹, 請讀者先自行拆開計數機.

fx-3x50P: 先把機背的縲絲全部扭開, 你會看見一塊電路板. 電路板上有六顆縲絲, 亦要將其扭開. 把電路板反轉即可.
fx-50F: 把機背的六顆縲絲扭開即可.

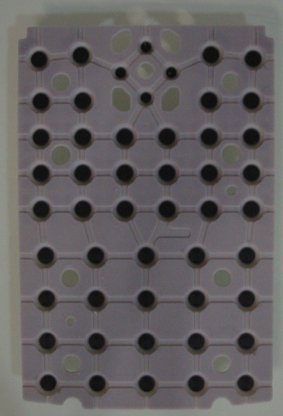

在電路板反轉後應見到一塊橡膠黏著它的. 輕輕的把橡膠拿出來, 應該看見其底部是這樣的:

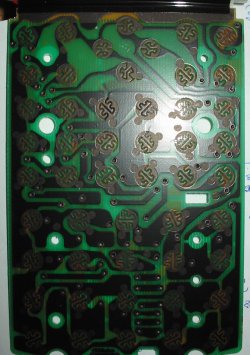

那些黑色的物體其實是導電體. 要來做甚麼呢? 再看看電路板的結構就清楚了:

當中每個蛇形結構就是對應按鍵的接觸點. 每個蛇形結構都分成兩個不相連的電路, 而這些電路各自最終會到達 CPU.

這是簡化了的蛇形結構與 CPU 的電路圖, 兩個圓形代表那兩個不相連的蛇形結構.

若它們相連了會怎樣? 通電囉! 而同時 CPU 亦知悉, 作出相應的行動.

但怎樣把它們相連? 還記得那塊橡膠片嗎? 當橡膠上的導電體接觸到蛇形結構時, 它們就通電了!

那麼橡膠上的導電體何時會接觸到蛇形結構? 就是按鍵的時候. 因此, fx-3x50P 的按鍵原理是:

fx-50F 的按鍵原理其實跟 fx-3x50P 差不多, 唯一的分別是導電體不在橡膠上, 而是在機背上!

當按鍵被按下時, 軟電路片亦被壓下, 蛇形結構接觸到機背上的導電體而通電. 這樣 CPU 便知道有鍵被按下而作出相應的行動了.
