Real Analysis (Real-time)

視聽同步語音分析迴饋系統

雙軌同步迴饋練習:

可選基音響度雙軌､基音､響度､f1-f3 共振峰､振動能量､ 母音動態位圖等作實時間同步重疊對照訓練,  並可評估聽力和  語音復健之效果

-同步顯示分析:

可選濁清音雙色聲波､ 基音､響度､基音響度雙軌､f1-f3 共振峰､振動能量､聲紋(譜)圖､母音動態位圖等作實時間同步分析

- 聲波影音同步錄放､編輯､數值時間隨機計測

- 時間: 錄音0.2 ~ 60 秒、分析0.03 ~ 60 秒

列印或預覽選擇:

可選病患資料､濁清音雙色聲波､基音､響度､基音響度雙軌､母音動態位置､共振峰､振動能量､聲紋(譜)圖､備註

Vocal Assessment  4.0 (Real-time)

嗓音/喉電雙軌同步分析訓練系統

- 嗓音Acoustic/喉電EGG雙軌聲波同步錄放､編輯

- 雙軌同步顯示選擇:

  嗓音: 基音､響度､共振峰LPC､振動能量

  喉電: 基音､響度､CQ ､CI､OR､CR

- 雙軌同步定量分析:

   *基音､響度､CQ ､聲紋(譜)圖同步顯示

   *顯示嘶喊聲､粗糙聲和氣息聲(Jitter, Shimmer,NNE) 數值作定量的分析

- 與2937個正常嗓音和902個病理嗓音所建立的常模對照,  立即作音聲品質的評估

-MPT發聲最長時間測試

-發聲影像捕捉及同步播放比對

- EG80 攜帶式電聲門功能分析儀(重170 g.)

- 錄音時間選擇: 0.2 ~ 15 秒

雙頻式EGG電聲門分析儀

Speech Training 雙軌語音分析迴饋訓練系統

影音雙螢幕式圖象顯示包括錄/放音､聲波､基音､響度､聲紋(譜)圖､母音動態位置及共振峰分析,將醫生與病人的發音作上下對照訓練, 並可評估聽力和語音復健之效果

氣流語音分析儀組(通氣式口鼻雙隔面罩)

* Circumferentially-vented(C-V) 邊緣逸氣式面罩設計,

使遮蔽中的語音自然通暢, 充分 降低面罩發聲的扭曲

缺失, 達到精確的分析

* Airflow-based SPL measurement 氣流中的音壓值分析

* MA-1D Dual Oral-nasal mask 口鼻雙隔式C-V面罩

   可同時進行 Nasality分析或量測口鼻分別的氣流值

* Wide-band and Low-frequency Transducers

   寬域, 低頻式換能器

* Glottal Resistance & Differentiated Airflow

Speech Analysis Workstation

*多視窗顯示聲紋(譜)圖､聲波､ 基音､  響度､振動能量､全域共振峰(f1,2,3…∞)､ 母音動態圖等作同步分析

*聲紋圖中同步顯示中英文marker/Label註解

*高解析範圍: 20 kHz(取樣率11025 – 44100), 可分析任何高階動物、聲樂、樂器、機械等自然聲

*錄音時間: 0.03 秒 ~ ∞

*時間解析: 1ms

*Graphic Digital Filter: Frequency-domain filter to rapidly modity

  a file  or selected segment, remove/emphasize frequency-time

  rectangular region from a spectrogram

基音+共振峰同步圖

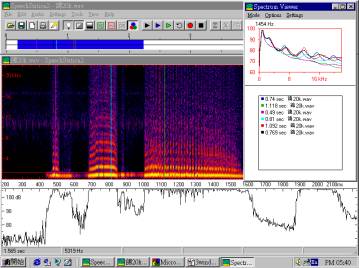

Spectrograms聲紋(譜)圖

 -FFT顯示視窗: Pre-emphasis, Vertical Scale, Dynamic range

 -顯示色階: 256 灰階(gray scale level)或 彩色color

 -顯示型式: Hamming/Hanning/Blackman/Rectangular不同長度

 -解析(17”螢幕/1024x768色素): 7.5cm(H) x 32cm(L)

 -Spectral lines: 0.75mm

 -Viewer: Ave. spectrum/multiple single spectral/enlarged

 -LPC-based(Linear Prediction Coefficients) 共振峰加權聲紋圖

 -Formant track plotting共振峰同步圖

 -Autocorrelation-based pitch(f0) tracks基音同步圖

 - waterfall 山峰式立體圖: B&W, Color, Inverse-shaded, Line

 -Vowel space plots母音動態位圖

 -實時間同步錄放､編輯

Line

Color (Inverse-shaded)

B&W

B&W LPC(Inverse-shaded)

B&W (rectangular)

Vowel space 母音動態位圖
