PROPAGACIÓN EN EL ESPACIO LIBRE Y ENTORNO TERRESTRE

Todo sistema de telecomunicación debe diseñarse para que en el receptor se obtenga una relación señal-ruido mínima que garantice su funcionamiento. Los servicios de radiocomunicaciones, radiodifusión, radiolocalización (radar), teledetección y radioayudas a la navegación tienen en común el empleo de ondas electromagnéticas radiadas como soporte de la transmisión de información entre el transmisor y el receptor.

EFECTO DE LA TIERRA

La tierra perturba la propagación de las ondas electromagnéticas, de forma que al establecer cualquier tipo de radiocomunicación en el entorno terrestre aparecerán una serie de fenómenos que modificarán las condiciones ideales de propagación en el vacío. Estos fenómenos son básicamente tres: onda de superficie, difracción y formación de la onda de espacio.

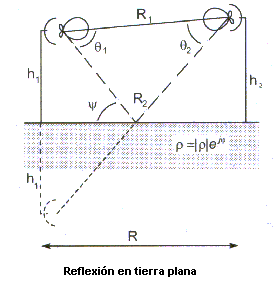

Reflexión en tierra plana

La presencia de la tierra produce reflexiones al incidir sobre ella una onda electromagnética . Una hipótesis simplificadora es considerar que la reflexión se produce sobre una superficie plana y lisa. En este caso la reflexión puede tratarse como un problema de reflexión especular.

La tierra es un medio dieléctrico con pérdidas cuyas constantes dieléctricas varían en función del tipo de suelo, el grado de humedad del mismo y la frecuencia.

Difracción

La difracción es el fenómeno que ocurre cuando una onda electromagnética incide sobre un obstáculo. La tierra y sus irregularidades pueden impedir la visibilidad entre antena transmisora y receptora en ciertas ocasiones. La zona oculta a la antena transmisora se denomina la zona de difracción. En esta zona los campos no son nulos debido a la difracción causada por el obstáculo y, por tanto, es posible la recepción, si bien con atenuaciones superiores a las del espacio libre.

Ref: Antenas. Angel Cardana, Alfaomega, Edición 2000. Página 39-49

EFECTO DE LA TROPOSFERA

Atenuación

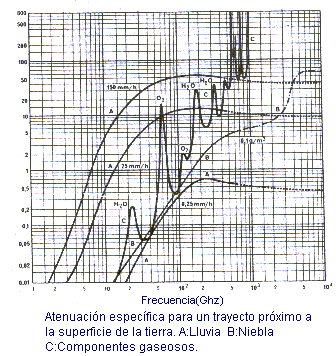

La absorción molecular de los gases contenidos en la atmósfera y la atenuación producida por los hidrometeoros son las principales causas de la Atenuación atmosférica.

La atenuación por absorción molecular se debe principalmente a las moléculas de oxígeno y vapor de agua. Para frecuencias inferiores a 10Ghz es prácticamente despreciable, mientras que a frecuencias superiores presenta un comportamiento creciente  con la frecuencia y la aparición de rayas de atenuación asociadas a las frecuencias de resonancias de las moléculas.

Refracción

El índice de refracción de la atmósfera varía en función de la concentración de gases. Es por este motivo, para una atmósfera normal, que el índice de refracción disminuye con la altura. El índice de refracción del aire es muy próximo a la unidad. Para facilitar los cálculos se define el coíndice de refracción o refractividad N como

N=( n - 1)*10^6  unidades N

Difusión troposférica

La difusión troposférica es importante en las bandas de VHF y UHF en las que el tamaño de las heterogeneidades es comparable a la longitud de onda, y la atenuación atmosférica es despreciable. Permite alcances de centenares de kilómetros y, sin embargo, está sujeta a desvanecimientos debido a variaciones locales rápidas de las condiciones atmosféricas. Este último inconveniente ha de superarse aumentando la potencia de transmisión.

Ref: Antenas. Angel Cardana, Alfaomega, Edición 2000. Página 52-59

EFECTO DE LA IONOSFERA

Propagación en un medio ionizado

La propagación de ondas electromagnéticas en la ionosfera se puede modelar a partir de la propagación en plasmas. Un plasma es una región del espacio, con la permitividad eléctrica y la permeabilidad magnética del vacío, que contiene electrones libres. Un modelo simplificado es el de plasma frío, en el que se desprecia el movimiento de los electrones por causas térmicas. Un análisis más acorde con la realidad debe considerar la presencia de un campo magnético estático, de la misma manera que en la ionosfera existe el campo magnético terrestre.

Comunicaciones ionosféricas

La existencia de la ionosfera permite, tal como comprobó Marconi, las comunicaciones a grandes distancias. El efecto de la ionosfera es distinto para las diferentes bandas de frecuencias. A frecuencias bajas y muy bajas (bandas de LF y VLF) la ionosfera supone un cambio brusco en términos de l del índice de refracción atmosférico. Esta variación abrupta produce una reflexión de la onda incidente en la parte baja de la ionosfera.

La ionosfera es un medio cuyo índice de refracción varía con la altura. La densidad de ionización aumenta con la altura hasta alcanzar el máximo entre los 300 y 500 Km.

Ref: Antenas. Angel Cardana, Alfaomega, Edición 2000. Página 59-64
