เฟสเซอร์ไดอะแกรมของมอเตอรซิงโครนัส์

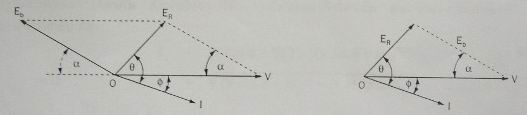

เฟสเซอร์ไดอะแกมของมอเตอรซิงโครนัสเขียนขึ้นเพื่อใช้ประโยชน์ในการคำนวนหาค่ามุมโหลด และค่าแรงเคลื่อนไฟฟ้าเหนี่ยวนำต้านกลับที่มอเตอร์ซึ่งจะมีรูปแบบของเฟสเซอร์เปลี่ยนแปลงไปตามค่าตัวประกอบกำลังของโหลด ซึ่งมี 3 กรณี คือเมื่อมีค่าตัวประกอบกำลังเป็นหนึ่ง และเมื่อโหลดมีค่าตัวประกอบกำลังนำหน้าหรือล้าหลัง
1. เมื่อค่าตัวประกอบกำลังเป็นหนึ่ง
เมื่อค่าตัวประกอบกำลังของมอเตอร์ซิงโครนัสมีค่าเป็นหนึ่ง เขียนเฟสเซอร์ไดอะแกรมโดยใช้แกนแรงดันเป็นแกนอ้างอิง
2. เมื่อค่าตัวประกอบกำลังนำหน้า
เมื่อค่าตัวประกอบกำลังของมอเตอร์ซิงโครนัสมีค่านำหน้า เขียนเฟสเซอร์ไดอะแกรมโดยใช้แกนแรงดันเป็นแกนอ้างอิง
3. เมื่อค่าตัวประกอบกำลังล้าหลัง
เมื่อค่าตัวประกอบกำลังของมอเตอร์ซิงโครนัสมีค่าล้าหลัง เขียนเฟสเซอร์ไดอะแกรมโดยใช้แกนแรงดันเป็นแกนอ้างอิง
