Bagian PA RF diganti menggunakan 2SC2782
Januari 2002 saya melakukan beberapa perubahan seperti pada bagian buffer 2SC2053 hanya mengganti resistor untuk tegangan bias. Bagian final 2SC2053 diganti dengan 2SC1971. Dengan perubahan ini output RF yang dihasilkan sekitar 3 watt.
Sedangkan RF Power Amplifier 2SC1971 diganti menggunakan 2SC1946A dan 2SC2782. Dengan RF PA ini daya output yang dihasilkan bisa mencapai 100 lebih watt pada tegangan 15 volt DC. Total arus terukur pada struktur rangkaian pemancar ini sebesar 14 amper DC.
Terlihat disini bahwa bagian PA board (2SC1946A & 2SC2782) pernah terbakar pada bagian jalur PCB-nya dikarenakan miss-tuned dan saya ganti dengan plat dan kawat tembaga.

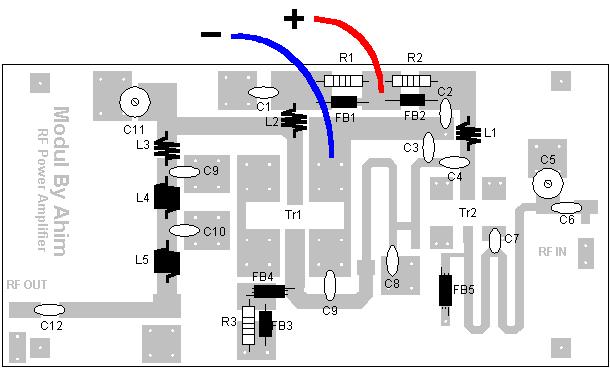

PCB PA RF harus menggunakan bahan dari fiber 2 sisi (double layer) dan setiap titik/lubang pada jalur dimaksudkan untuk menghubungkan sisi atas dan bawah. Gunakan kawat tembaga yang kurang dari 1mm dan di-solder atas dan bawah, lihat gambar PCB dan layout penataan komponen pada gambar di bawah.
Daftar Komponen:
Lihat: PCB dan penataan komponen
Catatan:
Bagian PA RF
Perhatian, RF Power Amplifier ini digunakan untuk bekerja di frekuensi 90.0Mhz!
