QUE ES xDSL?

xDSL es un grupo de tecnologías de comunicación que permiten transportar información multimedia a mayores velocidades, que las que se obtienen vía modem, simplemente utilizando las líneas telefónicas convencionales.

Puesto que la red telefónica también tiene grandes limitaciones, tales como la de que su ancho de banda tan solo llega a los 4Khz, no permite el transporte de aplicaciones que requieran mayor amplitud de banda, nace la tecnología DSL (Digital Subscriber Line), que soporta un gran ancho de banda con unos costes de inversión relativamente bajos y que trabaja sobre la red telefónica ya existente, y que convierte la línea analógica convencional en una línea digital de alta velocidad.

Son unas tecnologías de acceso punto a punto a través de la red telefónica pública (circuitos locales de cable de cobre) sin amplificadores ni repetidores de señal a lo largo de la ruta del cableado, que soportan un gran ancho de banda entre la conexión del cliente y el primer nodo de la red, que permiten un flujo de información tanto simétrico como asimétrico y de alta velocidad sobre el bucle de abonado.

xDSL es una tecnología en la que se necesita un dispositivo módem xDSL terminal en cada extremo del circuito de cobre, que acepte flujo de datos en formato digital y lo superponga a una señal analógica de alta velocidad.

· SOBRE QUE FUNCIONA ?

El factor común de todas las tecnologías xDSL es que funcionan sobre líneas de cobre simples, y aunque cada una tiene sus propias características, todas utilizan la modulación para alcanzar elevadas velocidades de transmisión.

Esta tecnología ofrece servicios de banda ancha sobre conexiones que no superen los 6 kms de distancia entre la central telefónica y el lugar de conexión del abonado; dependiendo de:
    - Velocidad alcanzada
    - Calidad de las líneas
    - Distancia
    - Calibre del cable
    - Esquema de modulación utilizado.
La ventaja de las técnicas consiste en soportar varios canales sobre un único par de cables. Basándonos en esto, los operadores telefónicos proporcionan habitualmente tres canales: dos para datos (bajada y subida) y uno para voz.

· ENVIO Y RECEPTIÓN EN xDSL

Los servicios envío y recepción de datos se establecen a través de un módem xDSL.
1) Estos datos pasan por un dispositivo, llamado "splitter", que permite la utilización simultánea del servicio telefónico básico y del servicio xDSL.
2) El splitter se coloca delante de los módems del usuario y de la central; está formado por dos filtros, uno paso bajo y otro paso alto cuya finalidad es la de separar las señales transmitidas por el canal en señales de alta frecuencia (datos) y señales de baja frecuencia (Telefónicas).

· Canal Downstream (de bajada)

Desde la central telefónica hasta el usuario, con el que se pueden alcanzar velocidades entre 1.544 Mbps y 6.3 Mbps. Este canal se puede presentar al usuario como uno solo, ó múltiples subcanales, siempre dependiendo de la función a realizar.
Las transmisiones de recepción residen en la banda de espectro mas alta

· Canal Upstream (o subida)

Desde el usuario hasta la central telefónica, con velocidades que varían entre 16 Kbps y 640 kbps.
Las transmisiones de envió residen en la banda de espectro mas alta (centerarse de Khz)

· Canal telefónico

Pede ser usado para el servicio tradicional telefónico (RTB) o bien para RDSI (Red Digital de Servicios Integrados).
Este canal es separado de los dos anteriores mediante el uso de filtros externos, y es alimentado por la central telefónica, para mantenerlo operativo aún en el caso de una caída de tensión en la oficina o casa del abonado.
Las transmisiones de envió y recepción de voz, se realizan en la banda base, de hasta 4 KHz.





· TIPOS DE xDSL

Tipo de DSL

Simétrico/

Asimétrico

Distancia de la línea (m)

Velocidad Descendente (Mbps)

Velocidad

Ascendente

(Mbps)

IDSL

Simétrico

5400

0.128

0.128

SDSL

Simétrico

3000

1.544

1.544

HDSL (2 pares)

Simétrico

3600

1.544

1.544

SHDSL

Simétrico (1 par)

1800

2.312

2.312

Simétrico (2 pares)

1800

4.624

4.624

ADSL G.lite

Asimétrico

5400

1.5

0.512

ADSL

Asimétrico

3600

8

0.928

VDSL

Asimétrico

300

52

6

Simétrico

300

26

26

Asimétrico

1000

26

3

Simétrico

1000

13

13

Tabla 1 Comparativa entre algunos tipos de xDSL.



HDSL (High Bit Rate Digital Suscriber Line)

HDSL es una nueva tecnología que permite aprovechar los pares de cobre que conforman la planta externa telefónica para la transmisión de señales digitales con velocidades de hasta 2.048 Mbps. En el desarrollo de HDSL, los expertos tuvieron que ajustarse a las características físicas y a las distancias medias empleadas en los servicios de telefonía básica 2 a 4 km.

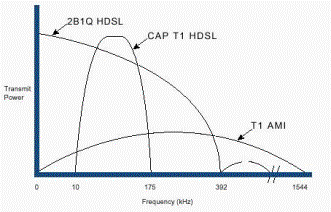

HDSL se basa en un código de línea orientado a obtener más distancia de cable de cobre sin repetidores. Está basado en 2B1Q (dos-binario, uno cuaternario) a diferencia del ISDN básico. Al contrario de T1 que usan un par de alambre para transmitir y un par para recibir a 1.544 Mbps (half duplex), HDSL emplea dos pares de cada uno operando en modo full duplex (traslado bidireccional). Campo E1 - T1 operan a 1.544 Mbps o 2.048 Mbps full duplex.. El alcance de la transmisión depende en la medida del alambre de cobre desplegado. En la mayoría de los tendidos se utilizan alamabres 24 AWG, con longitudes promedio de 3,000 pies (915 metros) a 4,200 pies (1,280 metros). El Campo T1 /E1 puede alcanzar 5 millas (8 km). con conductores 19 AWG

 También existe la posibilidad de emplear un sólo par, en cuyo caso se pueda transmitir solo 15 canales de 64 kbps. Sin embargo, las interfaces externas de la HTU-C y la HTU-R siguen siendo de 2.048 Mbps de acuerdo a las normas G3703/G.704 del ITU-T. Para soportar la atenuación y posibles disturbios que se presentan en la línea, HDSL emplea una sofisticada técnica de ecualización adaptativa. Esto quiere decir que en todo momento se tiene respuesta a la frecuencia que presenta el canal.

HDSL parte de una técnica de transmisión que amplía un ancho de banda estrecho como el del cobre para trabajar en el rango de los multimegabits. Esta tecnología implica en principio, trasmitir en full dúplex por dos pares telefónicos una cantidad igual de tráfico de bits por medio de líneas privadas no condicionadas entre las cuales existen empresas como Tellabs lnc y Pair Gain Technologies lnc. que han desarrollado tecnologías, que en el caso de esta última han nombrado como Cooper-Optics que dan como resultado igualar calidad y confiabilidad de transmisión en el cobre, alcanzando valores de VER 10-10, tal y como con la Fibra óptica.

HDSL, plantea la solución de la ingeniería de comunicaciones: la compensación continua de la señal, a través de considerar las condiciones existentes en el cable por donde se transmite la información. Así la técnica crea un modelo matemático del cable de cobre que permite al sistema de transmisión compensar las distorsiones originadas en el medio, La técnica hace que los 2.048 Mbps lleguen al cliente a través del dispositivo HDSL, y de ahí que la trama se divida en dos, una por cada par de cobre. Al llegar la señal al otro extremo se reensamblan las 2 señales, y se restituyen los 2.048 Mbps con la estructura de trama completa. Esto pudiera hacer a la técnica menos tolerante al ruido, sin embargo en el uso de la ecualización adaptativa se tienen resueltos dos aspectos: reducir el ancho de banda en el cobre por una parte, y compensar las señales por defectos en la transmisión.

Especificaciones:

Línea HDSL:

• Formato de señalización: Full Duplex 1040kb/s, código de la línea 2B1Q (cada uno de 2 pares)

• Nivel de Transmisión Especificado: +13.5 dBm (+ / - 1 dBm)

• Retorno: 20 dB, 40 kHz a 200 kHz

• Pérdidas: 35 dB a 260 kHz @ 135 ohms

• Retardo de Transmisión: menos de 300 microsegundos.

Características:

*   Es un módem completo con ETSI ETR152 para dos pares de transmisión a 5 Km y un sólo par de transmisión a 3,5 Km.

*   Tiene un software desde LTU a NTU.

*   Interfaz múltiple la cual incluye E1, E1/PARA, E1 fraccional, Nx64 Kps, E1 y Nx64 juntos y 10 BaseT.

*   Puede convertir Nx64Kbps a la estructura E1.

*   Extensa redundancia operativa sobre una línea y la protección 1+1 E1.

*   Extensa capacidad de administración a través de una interfaz local y/o cable de cobre xDSL SNMP sistema de administración de red.

*   Repetidor transparente opcional.

*   Operación punto a multipunto.

*   El sistema de cable de cobre HDSL ha sido diseñado para los requerimientos de los clientes ofreciéndoles flexibilidad a transmisión digital proveyendo la opción para transmitir señales de 2 Mbps bidireccionales sobre una o dos pares trenzados de cobre.

*   El sistema puede transmitir señales E1 a velocidades de 2.048 Mbps, utilizando las líneas de cobre existentes.

*   El sistema HDSL provee extensiva operación punto a multipunto así como también como inmunidad a ruidos cercanos, ruido ETSI, ruido de Impulso y microinterrupciones proveyendo a sus clientes con un desarrollo de transmisión que excede el conjunto de requerimientos en el Standard ETSI ETR 152 para HDSL.

*   Cuenta con una extensa capacidad de administración que añade valor al sistema permitiendo la configuración, por defecto sin un ambiente amigo a usuario. El sistema HDSL permite a sus clientes beneficios desde aplicaciones como InternetWorking corporativo, videoconferencia y acceso central de datos remotos.

Beneficios

*   Requiere un simple par trenzado de cobre que transmite a la misma distancia y datos que el HDSL estándar. HDSL permitiría a los proveedores de servicio de Telecomunicaciones enfrentar rápidamente el incremento de demandas para altas velocidades de servicios de transmisión en áreas donde existen pares de cobre.

*   Si el servicio provee conexiones HDSL con dos pares trenzados de cobre, este puede alcanzar el doble del promedio de datos para la misma distancia de 4 Km

*   Alta Calidad de Transmisión

*   Fácil y rápida Instalación

*   Rapido Despliegue de Fiabilidad de Alta Integración .

*   Evolución no traumática a Fibra







HDSL2

Este tipo de módem tiene flexibilidad que permite una amplia gama de aplicaciones y alcanza un gran objetivo de mercado que hoy es el HDSL2, además de todas las transmisiones típicas T1 y E1 tales como acceso remoto de datos, rápido acceso a la Internet para residencia o clientes de negocios, sistema de voz, o videoconferencia. Esto es debido al factor que HDSL2 está optimizado para una transmisión que prácticamente tiene una velocidad de datos desde 160 Kbps a 2,3 Mbps, y este tiene la opción de un POTS para acceso simultáneo de datos y servicio telefónico analógico. Por esto es posible usar HDSL2 en transmisiones de velocidades baja de datos. HDSL2 es un factor optimizado por este tipo de servicio y puede ser programado para transmitir en promedio adaptativa o en un modo promedio de arreglo.

Mientras el HDSL2, es decir de dos pares es usado principalmente por operadores de telecomunicaciones para transportar aplicaciones y alquiler de líneas para corporaciones grandes, ya que este módem corre sobre una simple línea. HDSL2 es un servicio simétrico, ofreciendo el mismo promedio, ofreciendo la misma transmisión de datos ambos hacia el usuario final.

En caso de la falla de transmisión en uno de los pares, el otro par continúa funcionando correctamente.

El Repetidor HDSL tiene capacidades de dirección extensas que incluyen software remoto para la transmisión y localización de la falta. Por ejemplo, el sistema de dirección le permite que determine si una falta se localiza entre el LTU y el repetidor, o entre el repetidor y el NTU.



APLICACIONES

Una de las principales aplicaciones de HDSL es el acceso de última milla a costo razonable a redes de transporte digital para RDI, redes satelitales y del tipo Frame Relay.

La tecnología HDSL tiene cabida en las comunicaciones de redes públicas y privadas también. Cada empresa puede tener requerimientos diferentes, orientados al uso de líneas privadas de fácil acceso y obtención para que con productos de tecnología HDSL se puedan obtener soluciones de bajo costo y alta efectividad. Entre las distintas aplicaciones de HDSL se tienen:

Redes Privadas.-

Las aplicaciones son variadas y van desde realizar enlaces E1 en campus para interconectar redes locales LAN a LAN en ambientes diversos, para conectar PABX s a PABX s, como extensión de enlaces digitales E1, como enlace remoto de videoconferencia, y suministrador de enlaces voz/datos digitales en general.

El Campo T1 / E1 es la primera aplicación del HDSL para las redes privadas. La tecnología ha sido usada por portadores durante algún tiempo como una manera rentable de extender líneas T1. El DSUs puede configurarse para apuntalar funcionamiento (conectando dos puentes, por ejemplo), o extender el punto T1 de terminación de servicio del portador a los predios de un cliente. Cuando se emplea como un extender, el DSU pasa a lo largo de la red señales de mando que usan parte de 8 Kbps convencionalmente reservado para T1. La unidad no altera o procesa la información a transferirse.



Conexión de PABX s a PABX s

En la parte relativa a costo una solución con HDSL representa un 25% de lo pagado por un enlace microondas. El porvenir de HDSL en la parte de redes privadas, está trazado a partir de los siguientes hechos:

•Es una tecnología emergente que no busca aterrizar sueños de conexión de alta velocidad, ya es una realidad que conecta al usuario por par físico en banda ancha.

•Es una solución simple en su implementación, para afrontar decisiones de conexión complejas, que implican soluciones de costos para los enlaces de banda ancha.

•Existen zonas de aplicación para HDSL con usuarios de redes privadas, que tienen disposición para ampliar sus anchos de banda en ellas.

HDSL gana terreno actualmente en aplicaciones donde convive con tecnologías centralizadas, y es evidente que en los sistemas abiertos encuentren más apliaciones potenciales, prueba de ello es su aceptación en el sector bancario, lo que prevé que HDSL se agregue como un factor multiplicador en la conectividad y expansión de las redes de voz y datos.



• Flujos digitales de 2 Mbits estructurados ó no

• Circuitos digitales alquilados a Nx64 Kbit/s (con N entre 1 y 31)

Línea digital del Abonado de Alta Velocidad, High-Speed Digital Subscriber Line (HDSL) Soporta las necesidades para un acceso flexible y de gran ancho de Banda. La explosión en la demanda por nuevos servicios es el factor definitivo en el desarrollo de tecnología de transmisión de voz y datos de hoy en día. Los usuarios requieren actualmente de servicios que necesitan gran ancho de banda, como lo son acceso a Internet, Intranets, telecommuting (acceso a servicios de oficina desde el hogar) y acceso remoto a Redes de Area Local. Afortunadamente, las nuevas tecnologías proveen soluciones de gran ancho de banda sobre la red telefónica de cobre existente, permitiendo a las compañías que poseen redes privadas de cobre, rápidamente cubrir sus demandas y requerimientos sin necesidad del recableado costoso y consumidor de tiempo. Los beneficios de este renacimiento tecnológico son inmensos. Los Proveedores de Redes de Servicios pueden ofrecer nuevos servicios de avanzada de inmediato, incrementando las ganancias y complementando la satisfacción de los usuarios. Los propietarios de redes privadas pueden ofrecer a sus usuarios los servicios expandidos que juegan un papel importante en la productividad de la compañía y los impulsa a mejorar su posición competitiva. Los costos de inversión son relativamente bajos, especialmente comparados con los costos de recableado de la planta instalada de cobre. Adicionalmente a esto, la facilidad en la instalación de los equipos xDSL permite la reducción de costos por tiempo de instalación para la puesta en marcha de los nuevos servicios.

Entre otras aplicaciones se pueden nombrar:

• Acceso a las Redes Trocales de Fibra

• Video Conferencia

• Redes de Ditribución PBX una red de computadoras

• Aprendizaje a distancia

• Acceso Remoto de datos





   Ejemplo de una RED que utiliza HDSL.





Referencia



   Actualmente en CANTV se utiliza HDSL para ofrecer acceso a servicios de redes privadas (TDM ó Frame Relay) vía cobre mediante la utilización de varios equipos HDSL del proveedor Alcatel







Infografía



http://www.bandaancha.st/documentos.php?docid=28

http://www.monografias.com/trabajos14/acceso-atm/acceso-atm.shtml
