프로토타입(Prototype) 기판을 탁상에서 제작할 수 있습니다. 연구개발·실험용 시작 기판은 물론, 소로트 생산에 최적.

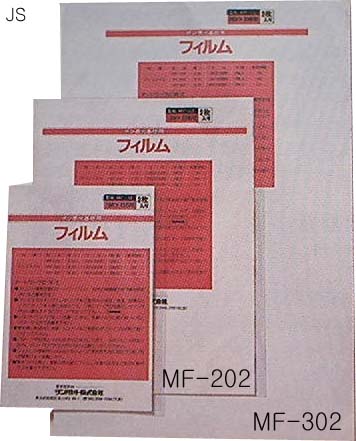

스스로 작성한 아트워크(artwork) 필름이나 CAD 작도의 포지티브 필름을 포지티브 감광 기판에 부착해서
자외선 노광→현상→에칭→스루홀→마무리의 공정으로 본격적인 오리지날 기판을 만들 수 있습니다.
·
정밀하게 연마 정면된 동박면에 특수한 포지티브 감광제(photoresist)가 균일하게 코팅 되어 있습니다.
·완전한 차광 밀봉의 알루미늄대에 한 장씩 포장되어 1년간의 보관성이 있습니다.
·포지티브 필름을 감광면에 거듭해, 별매의 자외선 노광기(UV exposuring system)로 노광하면 빛에 노출되는 곳은 색이 바뀌어 패턴이 떠오릅니다.
·감광제의 해상도가 뛰어나 패턴폭 0.2 mm까지 가능합니다.
·다소의 현상 오버에도 패턴이 침범되지 않는 특성이 있어, 안심하고 작업할 수 있습니다.

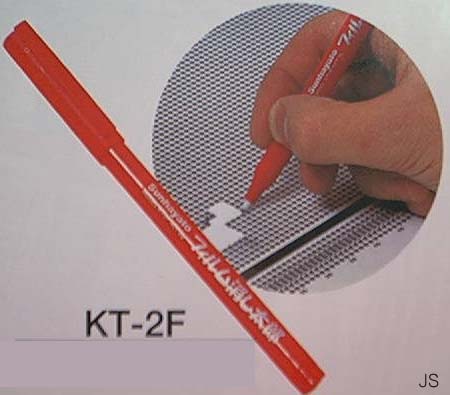

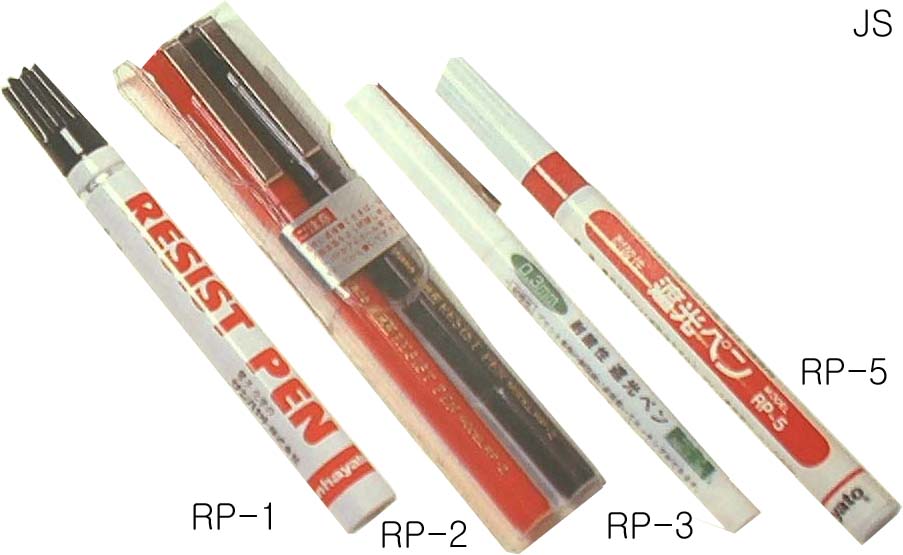

·현상 후에 물로 세척하고 나서 패턴 수정(차광 펜등을 사용)도 할 수 있습니다.
특별주문 포지티브 감광 기판
·규격품 이외의 치수를 원할경우는 판두께 1.6 t로 특별주문품을 10매로부터 받습니다.
(최대 치수 400×500)
·판두께 1.6 t 이외는 상담 주세요.
·재료 지급품에 포지티브 감광제 코팅만도 받습니다.

TEST-K에 대해서
·처음으로 포지티브 감광 기판을 사용하시는 분에게, 노광(exposure), 현상(develop)의 테스트용입니다.

상품명	형번	사양	재질등	사이즈
한 면 감광 기판	10K		종이 페놀 한 면	1.6t×75mm×100mm
한 면 감광 기판	11K		종이 페놀 한 면	1.6t×100mm×100mm
한 면 감광 기판	12K		종이 페놀 한 면	1.6t×100mm×150mm
한 면 감광 기판	13K		종이 페놀 한 면	1.6t×100mm×200mm
한 면 감광 기판	15K		종이 페놀 한 면	1.6t×150mm×200mm
한 면 감광 기판	17K		종이 페놀 한 면	1.6t×200mm×250mm
한 면 감광 기판	18K		종이 페놀 한 면	1.6t×200mm×300mm
한 면 감광 기판	30K		유리 엑폭시 한 면	1.6t× 75mm×100mm
양면 감광 기판	30KR		유리 엑폭시 양면	1.6t× 75mm×100mm
한 면 감광 기판	31K		유리 엑폭시 한 면	1.6t×100mm×100mm
양면 감광 기판	31KR		유리 엑폭시 양면	1.6t×100mm×100mm
한 면 감광 기판	32K		유리 엑폭시 한 면	1.6t×100mm×200mm
양면 감광 기판	32KR		유리 엑폭시 양면	1.6t×100mm×200mm
한 면 감광 기판	33K		유리 엑폭시 한 면	1.6t×100mm×150mm
양면 감광 기판	33KR		유리 엑폭시 양면	1.6t×100mm×150mm
한 면 감광 기판	34K		유리 엑폭시 한 면	1.6t×150mm×200mm
양면 감광 기판	34KR		유리 엑폭시 양면	1.6t×150mm×200mm
한 면 감광 기판	35K		유리 엑폭시 한 면	1.6t×200mm×250mm
양면 감광 기판	35KR		유리 엑폭시 양면	1.6t×200mm×250mm
한 면 감광 기판	36K		유리 엑폭시 한 면	1.6t×200mm×300mm
양면 감광 기판	36KR		유리 엑폭시 양면	1.6t×200mm×300mm
한 면 감광 기판	40K		유리 콤퍼짓 한 면	1.0t× 75mm×100mm
한 면 감광 기판	41K		유리 콤퍼짓 한 면	1.0t×100mm×100mm
한 면 감광 기판	42K		유리 콤퍼짓 한 면	1.0t×100mm×200mm
한 면 감광 기판	43K		유리 콤퍼짓 한 면	1.0t×100mm×150mm
한 면 감광 기판	44K		유리 콤퍼짓 한 면	1.0t×150mm×200mm
PC-98용 감광 기판	MCC-156K	단자 패턴 인쇄가 끝난 필름 첨부	유리 엑폭시 양면	1.6t×169.4mm×148.7mm
단자부첨부 감광 기판	83K	단자 패턴 인쇄가 끝난 필름 첨부(4㎜피치 22 핀)	NP블루 한 면(단자부니켈 도금)	1.6t×115mm×155mm
단자부첨부 감광 기판	83KR	단자 패턴 인쇄가 끝난 필름 첨부(4 mm피치 44 핀)	NP블루 양면(단자부니켈 도금)	1.6t×115mm×155mm
단자부첨부 감광 기판	84K	단자 패턴 인쇄가 끝난 필름 첨부(4㎜피치 28 핀)	NP블루 한 면(단자부니켈 도금)	1.6t×150mm×185mm
단자부첨부 감광 기판	84KR	단자 패턴 인쇄가 끝난 필름 첨부(4㎜피치 56 핀)	NP블루 양면(단자부니켈 도금)	1.6t×150mm×185mm
플렉서블 감광 기판	1K		포리미드 한 면	50μ×150mm×100mm
플렉서블 감광 기판	2K		포리미드 한 면	50μ×80mm×300mm
플렉서블 감광 기판	3K		포리미드 한 면	50μ×150mm×200mm
플렉서블 감광 기판	4K		포리미드 한 면	50μ×200mm×300mm
테스트용 감광 기판	TEST-K		인화 테스트용
