프린트 기판 제품
Electronics Learning Kits                                                        Sunhayato MainPage


선하야토 레터링
●포지티브 감광 기판용 필름에 전사 해 사용해 주십시오.
●프린트 기판에 직접 붙여, 에칭을 할 수 있습니다

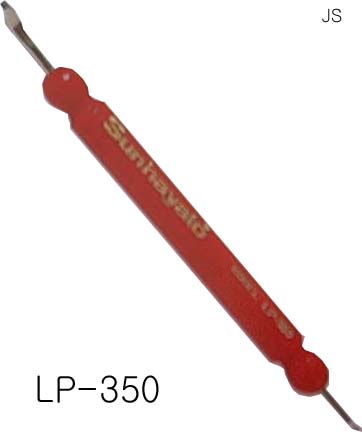

전사 펜 LP-350

●포지티브 감광 기판용 필름의 작도에 레터링 시트의 붙여 부속 치구로서 이용하십시오.

테이프 커터 LP-351

●포지티브 감광 기판용 필름의 작도로, 플렉시블 테이프의 컷과 붙이기를 할 수 있습니다.

●프린트 기판용 원치수 필림 제작용 장 비
태양 스코프(Z-920)의 별매로 고품질·편리한 관련 장비.

【별매】사이드 램프 세트 HPO-310 27 W유라인 형광등 2등부(좌우 한 벌)
●불투명 원도나 종이에 테이프, 사식 문자 등을 붙인 요철이 있는 원도, 인쇄물로부터 직접 필름을 만들고 싶을 때 등에
편리합니다.

별매】프로세서 DPR-320
●네가티브 페이퍼로부터 전사용 필름에의 현상 전용 장비입니다.

사양
■본체 외형 치수/폭 410×안길이 157×높이 100mm
■정격전압 /AC100V
■전원 주파수/50 Hz 또는 60Hz
■중량/2. 6kg
■롤러의 길이 /330mm

SN/네가티브 페이퍼 SN-1012 254×305mm 100매
●네가티브 페이퍼는 태양 스코프의 표면에 세트 해 노광 전사 됩니다.
SF/전사용 필름 SF-1013 254×305mm 100매
●전사용 필름은, 프로세서를 통해 네가티브 페이퍼로부터 현상 전사 됩니다.
현상액(LL) LL-1000  1 리터입
●현상액은 프로세서용입니다.

【별매】간이 암실(dark room) SDR-182
●암실은 카메라의 필수품입니다. 그렇지만 의외로 스페이스를 잡는 것.
●이 암실은, 컴팩트 설계의 태양 스코프 본체에 맞춘 공간절약 타입이며 작업 효율을 고려한 기능 중시형입니다.

사양
■본체 외형 치수/폭 1124×안길이 1000×높이 1820mm
■중량 /15kg




●노광용 장비






소형 감광 기판용 노광 라이트 박스(exposuring light box)
치비 라이트
MODEL BOX-1


●경량·컴팩트하고, 100×150 mm(엽서 사이즈)까지의 포지티브 감광 기판을 손쉽게
노광 할 수 있습니다.
●타이머 첨부로 15분까지 자유롭게 노광 시간을 세트 할 수 있어 노광 종료는 알람이
알려 드립니다.
●부속 클램프로 패턴 필름과 포지티브 감광 기판을 밀착해, 정밀하게 노광 할 수 있습니다.
●자외선 감광 필름의 전사나 포토 솔더 레지스트의 도막 경화용으로도 활용하실 수 있습니다.






●노광용 장비 진공 클램프(별매품)
WKC-250 ●부착된 진공 펌프로 흡착해, 필름과 감광 기판을 밀착 시킵니다.
●다소 휘어짐이 있는 기판에서도 가능 합니다.
●로보트 라이트(BOX-7or 8/별 매)와 병용 해 사용합니다.

사양
■진공 펌프/AC100V 50/60Hz 3.5W
■클램프 치수/폭 305×안길이 275×높이 9mm
■최대 노광 치수/BOX-W9B
■작업 범위…160×250mm
다른 광원 사용시 작업 범위…185×250mm

●노광용 장비
PKC-200

포지티브 감광 기판과 필름을 밀착 시키는 초보자용 클램프.
초보자용  PK클램프,
외형 치수:폭 162 ×안길이 223mm×높이 27mm

●유리로 된 누름판과 스펀지로, 필름과 감광 기판을 밀착 시키는, 초보자용 PK클램프입니다. 최대 노광 치수는, 145×190mm .

현상 용품(Developing equipments)
포지티브 감광 기판용의 분말 현상제(Developer).

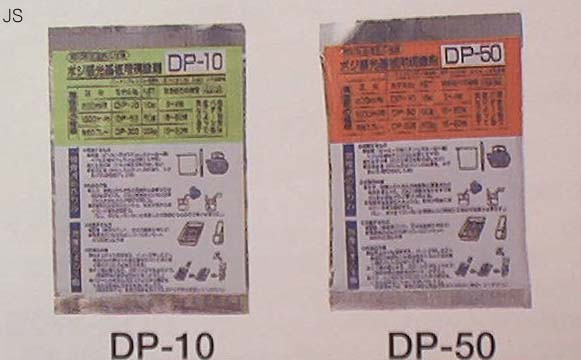

현상제 DP-10
NET:10 g(200cc 분)
현상제 DP-50
NET:50 g(1,000 cc분 )

●포지티브 감광 기판용의 분말상의 현상제입니다. 미온수로 녹여, 약 30∼35℃의 액체의 온도로 사용합니다. DP-10으로 약 3매, DP-50으로 약 15매 현상 할 수 있습니다. 현상 시간은 30초∼1분에 충분히. 또, 분말상으로 개봉하지 않을시 열화 하는 것이 없고, 스토크용으로 도 편리합니다.

【주의】
※현상 매수가 적을 때는 현상 배트와 서모 히터로, 많을 때는 분사식 에칭 장치를 1대 준비해 주세요(에칭용과 겸용은 할 수 없습니다).

사용이 간단한 현상 sprayer!!
sprayer식 현상제 DP-303
NET:303g

●기판의 상부에서 하부로 향해 씻어 흘리도록 spray 하여, 현상이 끝나면 물로 씻어. 간단하게 현상을 할 수 있습니다.
1개의 sprayer로, 엽서판(단 면) 약 15매 현상 할 수 있습니다.
●현상용으로도, 에칭용으로도 사용할수 있는 폴리에틸렌 수지제의 트레이입니다.






●현상·에칭 용품
현상액·에칭액의 액체의 온도를 일정하게.
서모 히터 TH-100
정격전압·소비 전력:AC100V/ 100W 발열 소자, 니크롬선 외형 치수: 폭 210×안길이 264×높이 56mm 중량:1.5kg

●프린트 기판의 현상액이나 에칭액을, 항상 최적인 온도에 일정에 유지하는 자동 항온기입니다. 현상도 에칭도, 짧은 시간에 샤프하게 마무리할 수 있습니다.


현상,에칭 용품
편리한 현상·에칭의 용기
현상·에칭용 트레이
BUT-1  150 ×195mm
BUT-3  210×280mm
BUT-4  290×320mm






●현상·에칭 용품

핀셋 PIN-6

●기판을 현상 할 때나 에칭 할 때에 매우 편리합니다.


●현상·에칭 용품
온도계 C-100

●기판의 현상시나 에칭시에, 각각의 에칭액이 최적인 온도에 도달한 것을 확인하는데 편리합니다.
●최적 온도는, 현상 약 30∼35℃,에칭 약 40∼45℃.
