스루홀 용품(thru hole equipments and consumables)

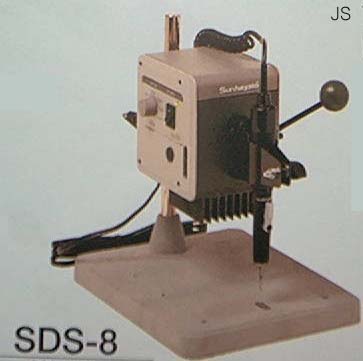

SDS-8(XY 테이블 제외)모터 유니트/스탠드 유니트 결합세트

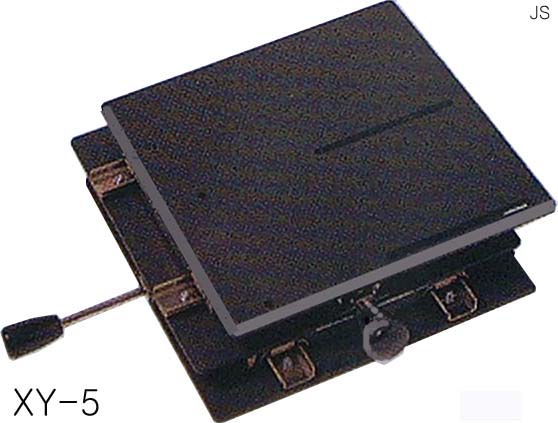

XY-5
XY테이블 유니트


사양

<모터 유니트>
■최대장 /160mm
■무부하 회전수/3, 500∼30,000 r.p.m 가변
■핸드 부분 부외형태/15φ
■모터 부외형태/23. 4φ
■사용 드릴 축 지름:3.175 / 2.35mmφ
■토크 /140g/cm ■중량 /200g

<스탠드 유니트>
■전원 /AC100V 30VA 50Hz/60Hz
■파워 유니트 외형/폭 93×안길이 115×높이 115×
          홀더 77mm
■테이블 외형/폭 190×안길이 230×높이 20mm
■스트로크의 깊이 /160mm
■중량/4, 000g
■무부하 회전수/3, 500∼30,000 r.p.m 가변

<XY테이블 유니트>
■외형/폭 250×안길이 270×높이 60mm
■테이블 이동량/X축±55 스텝 Y축±27 스텝
■1 스텝/1. 27 mm(정밀도±0.1㎜이내)
■2 스텝/2. 54 mm(정밀도±0.1㎜이내)
■중량/2, 000g

형명

치수 mmφ

DBS-0. 8

0.8

DBS-0. 9

0.9

DBS-1. 0

1.0

DBS-1. 1

1.1

DBS-1. 2

1.2



AC-D7·AC-D12용 어태치먼트(attachment)
RSK-2

회전 커터 세트 / 내용: 회전 커터 10개

●S-701으로부터 S-710까지 10개가 세트 되어 있는 S-710은 프린트 기판의 회로 컷용으로서 특별 제작한 것입니다.

AC-D7·AC-D12용 어태치먼트(attachment)
RSK-3

회전 숫돌&회전 커터 세트 / 내용: 회전 숫돌 5 개+ 회전 커터 5 개

●S-701, 702, 707, 709, 710의 5개와 B-100으로부터 B-104까지 5개 합계 10개가 세트 되어 있습니다.

센터 펀치 불요 반달형태 드릴바늘.
반달형태 드릴바늘(drill bits)

DB-0. 8  0.8mm
DB-1. 0  1.0mm
DB-1. 2  1.2mm

●기판 컷 용품

프린트 기판의 커팅에, 가벼운 터치로사용 만점.
핸드 커터(PCB hand cutter)

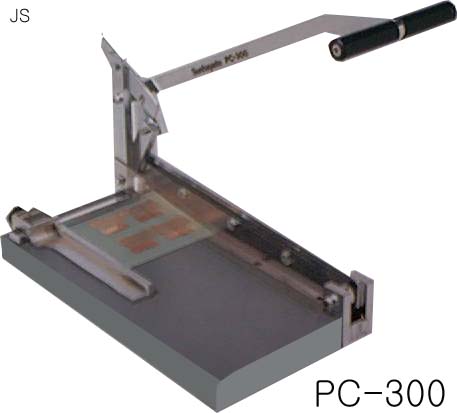

PC-300

지주(높이) :245mm 레바 핸들(길이 ) :550mm
절단 치수(최대) :350mm 중량: 약 11kg

PC-205

지주(높이) :200mm 레바 핸들(길이 ) :406mm
절단 치수(최대) :200mm 중량: 약 3.8kg

●특수 고급소재를 채용한, 프린트 기판용의 탁상 핸드 커터입니다. 가벼운 터치로 기능성 만점, 자동 잠금식의 안전 장치부,
또 PC-300은 안전누름 장치로, 안심하고 작업할 수 있습니다.
양날칼로 다른 한쪽이 마모되면  다른 한편을 사용할수 있어 2배의 수명이 됩니다.





【별매】
PC-300용  날(blade)

   XXXXXXXXXXXXXXX


●프린트 기판 단자용 도금 용품

프린트 기판의 단자에 탁상 니켈 전해 도금 장치.

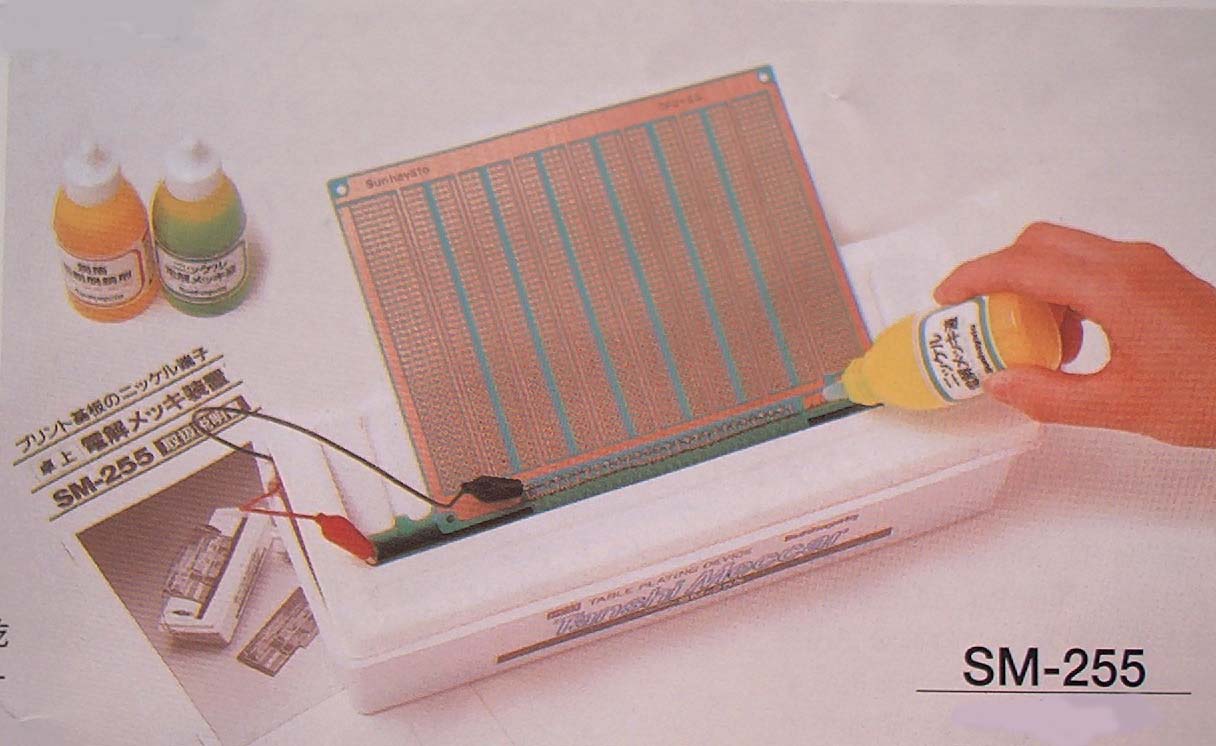

단자 도금기(PCB plating kit) SM-255

외형 치수: 깊이 110×폭 290 ×높이 74mm 부속품: 온도계×1 개 &-92
양극봉×1 개&-92, 3 건전지×2 개
니켈 도금액(50cc)×2개 &-92 사전 처리제(50cc)×1개

●기재, 도금액, 시스템 등, 모두 전문 공장과 같은 방식을 채용해,
탁상에서도 간단하게 전해 도금을 할 수 있습니다.
기판이 250 mm이내라면, 한 면·양면은 원래 단자의 핀수에 관계없이,
약 5분 정도에 프로급의 마무리를 약속합니다.





【별매】
SM-50NC
니켈 도금액(50cc)×2개 &-92
사전 처리제(50cc)×1개
양극봉
온도계
