스루홀(via hole)가공이, 재미있을 정도 손쉽게!!
스루-핀 킷트

특장
●도금 약품을 일체 사용하지 않고, 특수 스루 핀을 삽입해, 스루홀 가공을 할 수 있습니다.
표면은, 고가 도금장비도금법과 같이 신뢰성이 높고 충분한 전기적 특성과 기계적 강도를 얻을 수 있습니다.


용도
●양면 감광 기판을 사용해, 간단하게 스루홀(via hole)기판을 만들 수 있습니다.
●스루홀 가공 이 끝난 상태 기판에,스루홀(via hole)을 추가하고 싶을 때에도 편리합니다.
●부품 실장 후의 기판에서도, 스루홀(via hole)추가·수정을 할 수 있습니다.

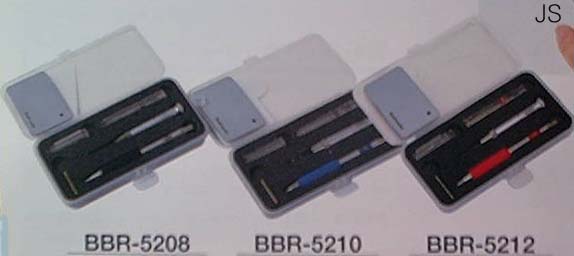

●BBR-5208 0.8 mm용 킷 한 벌 ※0.8 mm용 킷 내용

BBR-001

0.8 mm핀(25 핀)

10개

BBR-010

0.8 mm용 inserter

1개

BBR-011

0.83 mm, 드릴 비트

1개

BBR-008

오토 펀치

1개

BBR-009-2

프레스용 대좌, 지주

각 1



●BBR-5210 1.0 mm용 킷 한 벌  ※1.0 mm용 킷 내용

BBR-002

1.0 mm핀(25 핀)

10개

BBR-004

1.0 mm용 inserter

1개

BBR-006

1.04 mm, 드릴 비트

1개

BBR-008

오토 펀치

1개

BBR-009-2

프레스용 대좌, 지주

각 1

(주) 킷의 경우는 드릴 비트가 1개입니다.
 ●BBR-5212 1.2 mm용 킷 한 벌
 ※BBR-5212는 수주 생산품입니다

품명

형명

수량

표준 가격

비고

스루홀 핀

0.8 mm용

BBR-001

250 핀

25 핀부
바 10개

1.0 mm용

BBR-002

1.2 mm용

BBR-003

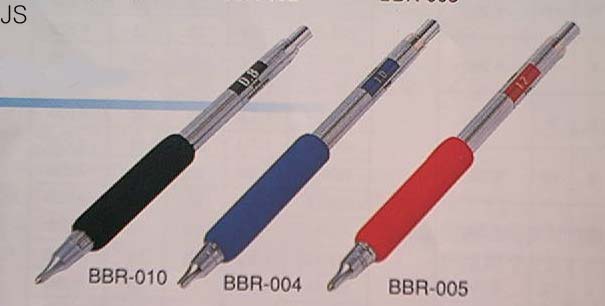

inserter

0.8 mm용

BBR-010

1개

노크 펜식

1.0 mm용

BBR-004

1.2 mm용

BBR-005

드릴 비트

0.8 mm용

BBR-011

2개

반달형태 0.83mm

드릴 비트

1.0 mm용

BBR-006

반달형태 1.04mm

드릴 비트

1.2 mm용

BBR-007

반달형태 1.21mm

오토 펀치

BBR-008

1개

0.8&-911. 0&-911. 2 mm공용


마무리용품


●솔더 레지스트 용품
솔더 레지스트로 자작 기판에 프로급의 마무리!!
포토 솔더 레지스트(photo solder resist)셋트 SR-320

A제 70g, B제 30g, 현상제 200g

A4사이즈 4~5매 도포 가능




A제(70 g)×1개, B제(30 g)×1개, 현상제(100 g)×2봉,
폴리 장갑×1조
●투명한 그린의 피막이 균일에 도포되어 손수만들기, 프린트 기판이 프로급 으로 완성됩니다. 튜브 형, 그림물감 형상의 레지스터로, 자외선·알칼리 현상.

【주의】
※솔더 레지스트의 유효 기한은 3개월입니다. 반드시 냉장고에 보존해 주세요.
【부탁】
※SR-320은 품질 보관 유지 (위해)때문에 냉암소 보존 상품이 되고 있습니다. 본상품 발송 시에는 냉동 택배편의 비용을 별도 부담해 주시는 것을 양해 바랍니다.


스크린&스키지 셋트
SR-340
스크린(216×306 mm)×1매, 스퀴지(200 mm)×1


●실크 인쇄용품
자작 기판에 실크 인쇄기 1대로 완성!!!.
실크 인쇄기(silk printing)세트 SR-350

세트 내용:실크 인쇄기본체×1대, 스크린#230 ×1매, 스키지×1개, 노광용 아크릴판자×1매,
노광용 스펀지×1매, 제판용 sprayer(200 cc)×1개, 판 세제(100 cc)×5봉, 기준 핀 판자×2매

●자작 기판에 프로급의 마무리로 실크 인쇄를 만들 수 있습니다.
●패턴 만들기로부터 인쇄까지의 공정이 순조롭게 처리할 수 있습니다. 게다가, 실크 인쇄(silk screen printing)는 물론, 솔더 레지스트(solder resist)도 프로급의 마무리.
●인쇄대가 라이트 테이블로, 작은 기판에서도 위치 정렬이 용이합니다.
●기준 핀 판자로, 2매째부터는 자동적으로 위치 정렬을 할 수 있습니다.
●스크린에의 제판은 자외선 노광과 수세식 현상으로 간단하게 할 수 있습니다.
●인쇄 도막은 스크린을 스키지로 비비는 것만으로 균일하게 완성됩니다.
●스크린의 잉크는, 전용의 세제로 간단하게 씻어낼 수 있습니다.
●한 번 태워 붙인 스크린은 재인쇄용으로서 보존 할 수 있습니다.

【비고】
※실크 인쇄기세트를 사용해 주시기 위해서는, 제판용 감광 필름(SR-360), marking 잉크(SR-330), 자외선 노광 장치(BOX-W10), 온풍 건조기(또는 드라이어)가 필요합니다.

별매품

제판용 감광 필름
SR-360 200×300 mm, 20매 1조

marking 잉크, 흰색
SR-330 NET:50g

【부탁】
※SR-360·SR-330은 품질 보관 유지 (위해)때문에 냉암소 보존 상품이 되고 있습니다. 본상품 발송 시에는 낸동 택배편의 비용을 별도 부담해 주시는 일을 양해 바랍니다.

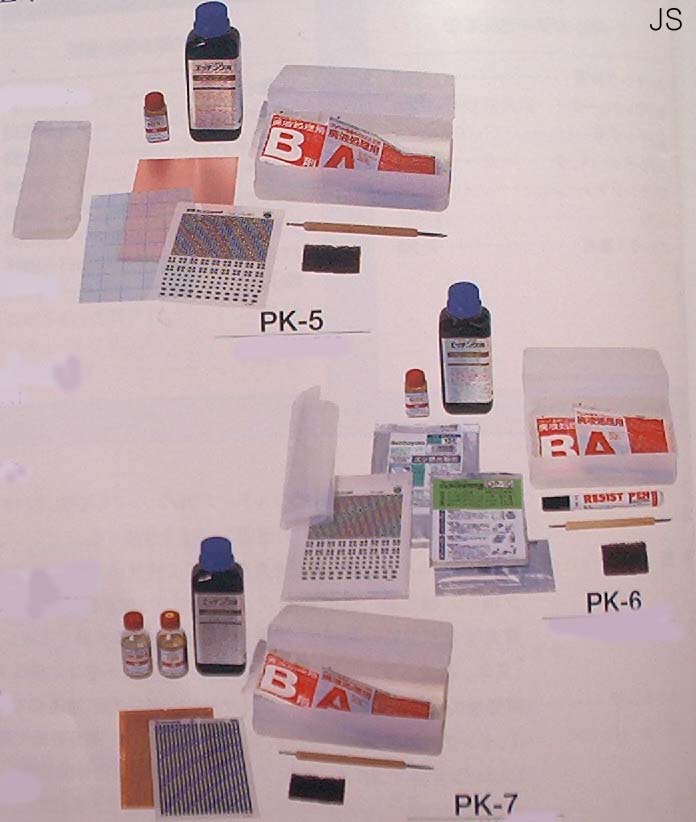

●프린트 기판 공작 킷
동박 기판에 레터링·플렉서블 테이프를 직접 전사 해, 에칭 하면, 회로 기판을 만들 수 있는[초급]킷입니다.
레터링 방식 킷(폐수 처리제 포함)
PK-5

동장&-40 적층판(No. 12) ×1&-92 제도용 모눈종이×1&-92
레터링×1&-92 회로 테이프×1&-92 공작용 나이프×1&-92
플럭스×1&-92 에칭국물×1&-92
스카치 브라이트×1&-92 에칭 용기×
1
●프린트 기판 공작 킷
필름에 패턴을 작도하여 포지티브 감광 기판(positive photosensitized PCB)을 노광·현상·에칭으로 회로 기판을 만들 수 있는[본격적인]킷입니다.
포지티브 감광 기판 방식 킷(폐수 처리제 첨부)
PK-6

감광 기판(12 K)×1&-92 필림×1&-92 레터링 ×1&-92
레지스터 펜×1&-92 공작용 나이프×1&-92 플럭스×1&-92
에칭액 ×1&-92 현상제×1&-92 스카치 브라이트×1&-92
에칭 용기×1

●프린트 기판(PCB) 공작 킷
직선 레터링으로 남기고 싶은 패턴만을 마스크 하여 에칭 하는 것만으로 회로 기판을 만들 수 있는[간단한]킷입니다.
EG기판 방식 킷(폐수 처리제 첨부)
PK-7

EG기판(504 EG)×1&-92 레터링(직선) ×1&-92
나이프부전사 펜×1&-92 스카치 브라이트×1&-92
에칭액 ×1&-92 페인트 제거액×1&-92 플럭스×1&-92
에칭 용기×1


●각종 동장적층판(컷 기판)
동박면에 직접 레터링·테이프 등을 전사 해 에칭 하면 회로 기판을 할 수 있습니다.

품  명

형 명

치수 후×세로×옆(A)

종이 페놀

단 면

(10) P7. 5-10

1.6× 75×100

(11) P10-10

1.6×100×100

(12) P15-10

1.6×150×100

(13) P20-10

1.6×200×100

(14) P25-10

1.6×250×100

(15) P20-15

1.6×200×150

(16) P25-15

1.6×250×150

(17) P25-20

1.6×250×200

(18) P30-20

1.6×300×200

(19) P35-20

1.6×350×200

종이 페놀
(XPC)

양면

(11 R) P10-10R

1.6×100×100

(12 R) P15-10R

1.6×150×100

(13 R) P20-10R

1.6×200×100

(15 R) P20-15R

1.6×200×150

유리 에폭시
(FR-4)

단 면

(31) GE10-10

1.6×100×100

(32) GE20-10

1.6×200×100

(33) GE15-10

1.6×150×100

(34) GE20-15

1.6×200×150

(35) GE20-25

1.6×200×250

양면

(31 R) GE10-10R

1.6×100×100

(32 R) GE20-10R

1.6×200×100

(33 R) GE15-10R

1.6×150×100

(34 R) GE20-15R

1.6×200×150

(35 R) GE20-25R

1.6×200×250




●공작용 베이크기판

품  명

형  명

치수

베이크라이트 판

(1) K15-10

1.0×150×10

베이크라이트 판

(2) K20-10

1.0×200×100

베이크라이트 판

(3) K20-15

1.0×200×150

구멍 열림 베이크판자

(8) B15-10

1.0×150×100




●AT기판

품  명

패턴

형  명

치수  법

핀 없는 UK기판

1눈모양

(43) AT-1S

S는
1.6×86×86

W는
S의 2매 계속

(44) AT-1W

올 4눈모양

(45) AT-40S

(46) AT-40W
