Lorsque le nettoyage des têtes vidéo ne suffit pas à rétablir un signal d’enveloppe suffisant pour produire une image convenable, il est fort probable qu’il faille changer l’assemblage de têtes.
Le cylindre est composé de deux parties:
- cylindre inférieur (lower cylinder) qui comprend les transformateurs rotatifs et les roulements à billes.
- cylindre supérieur (upper cylinder), partie mobile sur laquelle sont montées les têtes vidéo.
Il existe des cylindres avec des connecteurs (plug-in) et d’autres avec un support de circuit imprimé sur lequel sont soudés les fils de raccordement.
Pour remplacer une tête défectueuse, il sera nécessaire de remplacer le cylindre supérieur au complet. Mais avant de procéder au démontage, inspectez soigneusement les têtes vidéo à la loupe afin d’y déceler des cassures. Évitez de démonter un cylindre inutilement, il y a des risques à chaque fois.
Tête simple

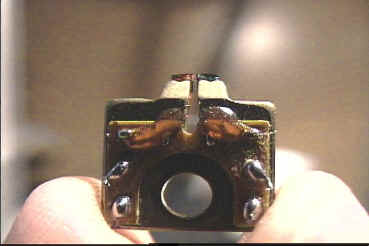

Tête double, utilisée sur les appareils
à 3 têtes et plus
Types de défauts
Usée, enveloppe faible. Cassée, enveloppe faible ou inexistante
Pour remplacer le cylindre supérieur
Dessoudez les fils de raccordement

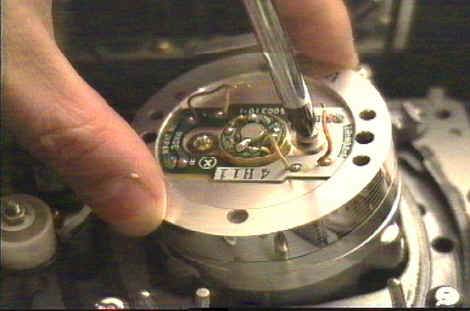

Enlevez les vis de maintient
Retirez le cylindre supérieur, tapez doucement sur l’arbre si le cylindre semble collé.

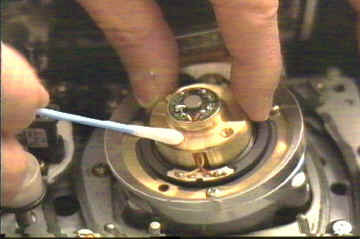

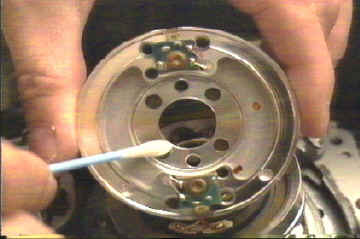

Nettoyez parfaitement l’assise des cylindres supérieur et inférieur avec un coton tige et de l’alcool suivi d’air comprimé afin de s’assurer qu’aucune fibre de coton ne reste entre les deux parties. Si un corps étranger reste coincé entre les deux parties, le point maximal de l’enveloppe ne sera pas le même pour les deux têtes.
Après le remontage, vérifiez l’alignement des guides et la commutation des têtes.
