Integroitu vahvistin
Tämä on yksinkertainen integroitu vahvistin, jossa on RIAA-vahvistin, passiivinen etuaste ja kaksi päätevahvistinkanavaa. Rakensin tämän, sillä erilliset esi- ja päätevahvistin olivat tarpeettoman monimutkainen ja tilaa vievä systeemi. Lisäksi aikaisemmin rakentamassani esivahvistimessa oli muutamia asioita joihin halusin parannusta. Koska kytkennät ovat muiden kehittämiä, en kopioi niitä nettisivuilleni.
Pääteasteen olen rakentanut Leo Sahlstenin kytkennän "Kunnollinen 50-wattinen päätevahvistin" mukaan. Kytkentä on julkaistu Tee itse hifi-laitteita -kirjassa.
Levysoitinvahvistin modifioitu samasta kirjasta Mauri Pännärin ohjeen "Kohinaton RIAA-korjain" pohjalta. Siihen on lisätty subsonic-suodin. Tätä tarvitaan LP-levyjä kuunneltaessa sillä niistä voi tulla levyn aaltoilusta johtuvia matalia taajuuksia.
Kaiutinreleiden ohjauskytkentä on rakennettu suoraan Rod Elliottin ohjeen "Loudspeaker Protection and Muting" mukaan. Kytkentä on sijoitettu tehonlähdekortin reunaan.

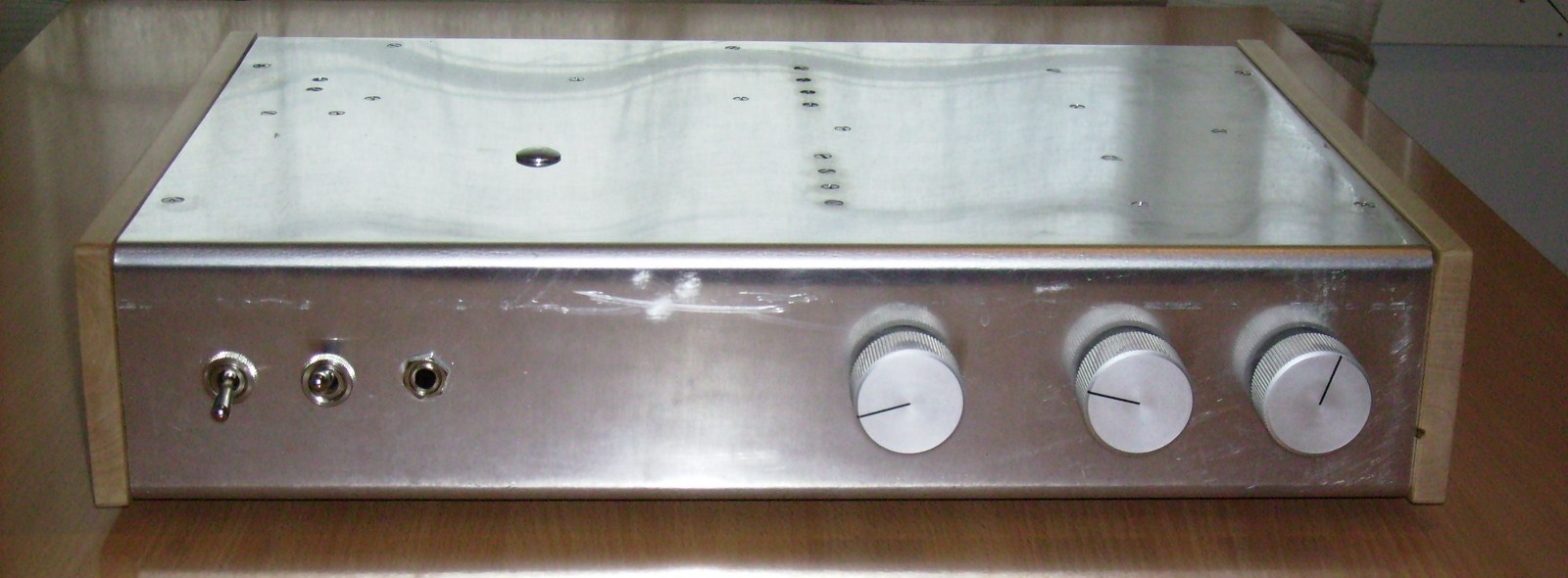

Etulevy on pelkistetty. Namikat vasemmalta lähtien ovat: virtakytkin, kaiutinkytkin, kuulokeliitin, äänenvoimakkuus, kuunneltavan lähteen valitsin ja äänitysvalitsin.

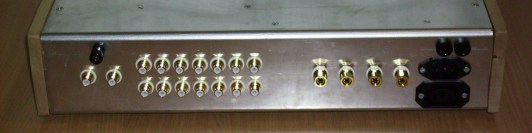

Takalevyssä on nykytilanteeseeni aivan riittävästi liitäntöjä. Ne ovat vasemmalta lähtien: levysoitintulo maadoitusruuvin kanssa, viisi linjatuloa, kaksi nauhoituslähtöä, kaiutinlähdöt, verkkovirran sisääntulo ja verkkokytkimen takana oleva lähtö muille stereolaitteille.
Vahvistin on rakennettu tavallaan ylösalaisin. Komponentit ovat kiinni päällyslevyssä ja kotelon pohja on irroitettava. Tämä on paremman jäähdytyksen ja yhtenäisen siistin yläpinnan takia. Tosin ruuvinkannat rumentavat kantta.
Pääte
"Kunnollinen 50-wattinen päätevahvistin" -ohjetta olen noudattanut melko pitkälle. Päätevahvistimeen on laitettu kahdet päätefetit rinnakkain ja käyttöjännitettä on nostettu, kuten Sahlsten rakennusohjeen jatko-osassa opastaa. Tyhjäkäyntijännite on +-55 V.
Positiivisella jaksolla oskilloskoopissa näkyi 1 kHz:n siniaallossa hieman värähtelyä 65 MHz:n taajuudella. Keskustelufoorumeiden mukaan joillekin oli näin tapahtunut. Tämä korjaantui kytkemällä 33 pF:n kondensaattori kunkin N-FETin drainilta gatelle. Tämän jälkeen vahvistin toimi moitteettomasti.
Jännitevahvistusta lisäsin noin 10 desibeliä pienentämällä vastakytkentää, jotta erillistä esivahvistinta ei tarvittaisi. Ohjelmalähteet kytken päätteeseen suoraan ohjelmavalitsimen ja potentiometrin kautta.
Päätefetit on asennettu piirilevyn alapuolelle, ja niiden kiinnitysruuvit toimivat samalla piirilevyn kiinnitysruuveina. Erillistä jäähdytysprofiilia en ostanut vaan vahvistimen 4 mm:n paksuinen alumiinikuori hoitaa jäähdytyksen. Kuvan piirilevyyn tuli harmittava virhe; fettien drain ja source menivät väärin päin. Kytkentä piti korjata rumilla hyppylangoilla.
Mittasin vahvistimen lähtötehon erilaisiin resistiivisiin kuormiin. Käytin signaalina 1 kHz siniaaltoa, ja tarkastelin signaalin aaltomuotoa oskilloskoopilla. Nostin voimakkuutta, ja otin ylös jännitetason, jolla leikkautuminen tapahtui. Kotelo kuumenee kun vahvistinta kuormittaa jatkuvasti suurella teholla. Kovassakaan musiikinkuuntelussa ei ylikuumenemista silti mahda tapahtua. Varmuuden vuoksi vahvistimen kannessa on 70 °C ylilämpökytkin. Suoja ei lauennut kuitenkaan edes tehomittauksissa. Sain seuraavat leikkautumisrajat:
| Amplitudi | Teho | Kuorma | Kytkentä | Huomatuksia |
| 42 Vpeak | 2 x 110 W | 8 ohm | molemmat kanavat kuormitettuna | |
| 36 Vpeak | 2 x 162 W | 4 ohm | molemmat kanavat kuormitettuna | |
| 28 Vpeak | 2 x 196 W | 2 ohm | molemmat kanavat kuormitettuna | En uskaltanut kuormittaa kauan. |
| 44 Vpeak | 121 W | 8 ohm | yksi kanava kuormitettuna | |
| 38 Vpeak | 181 W | 4 ohm | yksi kanava kuormitettuna | |
| 72 Vpeak | 324 W | 8 ohm | sillattuna | |
| 56 Vpeak | 392 W | 4 ohm | sillattuna | En uskaltanut kuormittaa kauan. |
RIAA ja subsonic

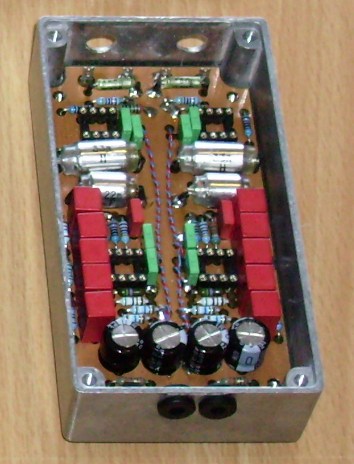

"Kohinaton RIAA-korjain" -kytkentäkaaviota muutellut olen jonkin verrran. Ensimmäisen operaatiovahvistimen olen vaihtanut pienikohinaiseen LT1028:aan. Muut opparit saivat olla NE5532. Kohinatason pitämiseksi mahdollisimman pienenä olen laskenut ensimmäisen asteen takaisinkytkentäpiirin impedanssitasoa rakennusohjeen mukaisesta. RIAA-korjaimen jälkeen on vielä viidennen asteen Butterworth-ylipäästösuodin 18 Hz rajataajuudella estämässä äänilevyjen jyrinää pääsemästä eteenpäin. Koko levysoitinvahvistin on rakennettu omaan valualumiinikoteloonsa. Kotelo on kiinnitettu RCA-liittimiin kiinnitysmutterien varaan ja eristetty näin vahvistimen ulkokuoresta. Levysoitinasteilla on oma tehonlähde rakennettuna LM317- ja LM337-regulaattoreista, jotka saavat jännitteen verkkomuuntajan ympäri kierretystä lisäkäämistä.
Kustannukset
| Tilausnro | Kuvaus | Määrä | á-hinta | Kokonaishinta | Ostopaikka | Huomatuksia |
| vastus 0,6W metallikalvo | 120 | 0,05 | 5,95 | eri paikoista | ||
| 1W | tehovastus 1W | 6 | 0,13 | 0,78 | Partco Oy | |
| 2W | tehovastus 2W lanka | 6 | 0,36 | 2,16 | Partco Oy | |
| tehovastus 3W | 2 | 0,40 | 0,80 | SP-elektroniikka | ||
| TRIM MK pysty 5k | trimmeri monikierros 5 kohm | 2 | 1,15 | 2,30 | Partco Oy | |
| 5W | tehovastus 5 wattia | 8 | 0,33 | 2,64 | Partco Oy | |
| 9519955 | polystryreenikond. 10 pF | 4 | 2,02 | 8,08 | Farnell | |
| keraaminen kond. 33 pF 400V | 4 | 0,15 | 0,60 | SP-elektroniikka | ||
| polystryreenikond. 150 pF | 4 | 0,40 | 1,60 | SP-elektroniikka | ||
| polystryreenikond. 22 nF | 2 | 2,14 | 4,28 | vanhaa varastoa | ||
| 65-577-63 | polko 0,022uF/400V 5mm | 2 | 0,198 | 3,96 | Elfa | |
| polko 100nF 63V R5 | 15 | 0,11 | 1,54 | vanhaa varastoa | ||
| polko 220nF 63V R5 Wima | 2 | 0,19 | 0,38 | |||
| polko 220nF 100V R5 | 12 | 0,26 | 3,12 | vanhaa varastoa | ||
| 65-445-89 | polko 0,33uF/160Vdc MKP | 2 | 0,94 | 1,88 | Elfa | |
| polko 1 uF 50V R5 | 1 | 0,35 | 0,35 | vanhaa varastoa | ||
| PU2,2 | polko 2,2uF 50V R5 Wima | 14 | 0,95 | 13,30 | Partco Oy | |
| PU 10 16 | polko 10uF 16V 5R | 2 | 4,30 | 8,60 | Partco Oy | |
| 10100 | el.kond. 10uF 100V pysty | 6 | 0,16 | 0,96 | Partco Oy | |
| 2235 | el.kond. 22uF 35V pysty | 2 | 0,15 | 0,30 | Partco Oy | |
| 4735 | el.kond. 47uF 35V pysty | 1 | 0,12 | 0,12 | Partco Oy | |
| 100100 | el.kond. 100uF 100V pysty | 8 | 0,44 | 3,52 | Partco Oy | |
| NP10025 | bibolar 100uF 25V pysty | 2 | 0,65 | 1,30 | Partco Oy | |
| 22035 | el.kond. 220uF 35V pysty | 6 | 0,29 | 1,74 | Partco Oy | |
| 470035 | el.kond. 4700uF 35V pysty | 2 | 1,90 | 3,80 | Partco Oy | |
| 6800100 | el.kond. 6800uF 100V pysty | 6 | 9,90 | 59,40 | Partco Oy | |
| zener .4W | zener 400mW | 10 | 0,10 | 1,00 | Partco Oy | |
| diodi 1N4148 | 13 | 0,04 | 0,52 | vanhaa varastoa | ||
| 1N4004 | diodi 1N4004 1A 400V | 2 | 0,04 | 0,08 | Partco Oy | |
| SB1100 | schottky diodi 1A 100V | 4 | 0,55 | 2,20 | Partco Oy | |
| MB3510 | diodisilta 1000V 35A | 1 | 2,25 | 2,25 | Partco Oy | |
| LT1028CN8 | operaatiovahvistin LT1028CN8 | 2 | 13,10 | 26,20 | Partco Oy | |
| LT1028CN8 | operaatiovahvistin NE5532AP | 2 | 1,10 | 2,20 | Partco Oy | |
| MPSA92 | transistori MPSA92 | 1 | 0,30 | 0,30 | Partco Oy | |
| BC549B | transistori BC549B | 2 | 0,07 | 0,14 | Partco Oy | |
| BC550C | transistori BC550C | 1 | 0,09 | 0,09 | Partco Oy | |
| BC560C | transistori BC560C | 1 | 0,09 | 0,09 | Partco Oy | |
| BC546B | transistori BC546B | 10 | 0,07 | 0,70 | Partco Oy | |
| BC556B | transistori BC556B | 8 | 0,07 | 0,56 | Partco Oy | |
| 2N5416 | transistori 2N5416 | 4 | 1,10 | 4,40 | Partco Oy | |
| 2N3440 | transistori 2N3440 | 4 | 0,84 | 3,36 | Partco Oy | |
| 2SK1058 | N CH FET 2SK1058 | 4 | 5,90 | 23,60 | Partco Oy | |
| 2SJ162 | P CH FET 2SJ162 | 4 | 5,90 | 23,60 | Partco Oy | |
| P8 | 8 nap holkkikanta | 4 | 0,18 | 0,72 | Partco Oy | |
| SULP ISOA 70 | termostaatti AU 70-SU 55 | 1 | 6,20 | 6,20 | Partco Oy | |
| SULPES PTF35 | sulakepesä 5x20mm PTF-35 | 2 | 0,80 | 1,60 | Partco Oy | |
| KUPARI 12mm | käämilanka 1,2mm 6m | 1 pss | 2,10 | 2,10 | Partco Oy | |
| KAAAJ2,5 | asennusjohto 2,5mm² | 10 m | 0,58 | 5,80 | Partco Oy | |
| KAAAJ0,75 | asennusjohto 0,75mm² | 1 m | 0,22 | 0,22 | Partco Oy | |
| koaksiaalikaapeli RG-178 | 10 m | 1,10 | 11,00 | SP-elektroniikka | ||
| KAAKAL2x075 | kaluste kaapeli 2x0,75mm² | 2 m | 0,40 | 0,80 | Partco Oy | |
| ÅREN3,2 SIN | abikorengasliitin, reikä 3,2 mm | 27 | 0,06 | 1,62 | Partco Oy | |
| ÅLATN3 SIN | abikonaaras 6,3mm, 1,5-2,5mm² | 20 | 0,06 | 1,20 | Partco Oy | |
| KOTMET 1 | valualumiinikotelo 31x60x111mm | 1 | 5,90 | 5,90 | Partco Oy | Hammond 27134PSLA |
| SULPID 520P2 | sulakepidin 5x20mm print 2kpl | 4 | 0,09 | 0,36 | Partco Oy | |
| SULPES PTF-35 | sulakepesä 5x20mm koteloon | 2 | 0,80 | 1,60 | Partco Oy | |
| SUEF 6,3 | sulake 5x20mm 6,3 A nopea | 4 | 0,10 | 0,40 | Partco Oy | |
| SUE | sulake 5x20mm 4 A hidas | 2 | 0,10 | 0,20 | Partco Oy | |
| picosulake 1 A | 2 | 1,30 | 2,60 | SP-elektroniikka | ||
| KYT646H | vipukytkin 2-vaihto 15A 250V | 2 | 6,40 | 12,80 | Partco Oy | |
| RT314024 | rele 16A 1 vaihto 24V DC | 2 | 6,40 | 12,80 | Partco Oy | |
| NTR-NYS230 | 6,3mm stereojakki Neutrik | 1 | 0,95 | 0,95 | Partco Oy | |
| ALUTÄHTI | jäähdytystähti TO-5 | 8 | 0,37 | 2,96 | Partco Oy | |
| KIILLE TO3P | eristelefvy TO-3P mica | 10 | 0,06 | 0,60 | Partco Oy | |
| MUU RENG 545 | rengassydänmuuntaja 2x38V | 1 | 58,00 | 58,00 | Partco Oy | |
| RCARE2 | RCA-runkoliitin | 16 | 2,46 | 36,34 | SP-elektroniikka | |
| NR6 MU | naparuuvi musta | 1 | 1,90 | 1,90 | SP-elektroniikka | |
| 35567 | kaiutinpääteruuvi | 2 paria | 3,90 | 7,80 | Biltema | |
| 35-495-73 | kiertokytkin 2x6asent. Elma 04-1264 | 2 | 62,50 | 121,25 | Elfa | |
| 1191723 | potentiometri Alps RK27111250K | 1 | 30,72 | 30,72 | Farnell | |
| 1282574 | nuppi Mentor 539.611 | 3 | 3,74 | 11,22 | Farnell | |
| 69-667-74 | verkkosuodin FN9222 10A | 1 | 10,30 | 10,30 | Elfa | |
| Koje runkoliitin, naaras | 1 | 1,60 | 1,60 | SP-elektroniikka | ||
| tassu 4 | kumitassu | 4 | 0,45 | 1,80 | SP-elektroniikka | |
| piirilevykoroke 5 mm | 13 | 0,20 | 2,60 | SP-elektroniikka | ||
| piirilevykoroke 10 mm | 2 | 0,20 | 0,40 | SP-elektroniikka | ||
| ruuveja, muttereita, prikkoja | Oulun pultti, Biltema, K-rauta |
|||||
| koivulautaa | 1 m | vanhaa varastoa | ||||
| 4 mm alumiinilevyä | 0,32 m² | vanhaa varastoa | ||||
| Yhteensä | ||||||
| 581,11 | ALV 0 % | |||||
| 708,95 | ALV 22 % |
