EA1DDO

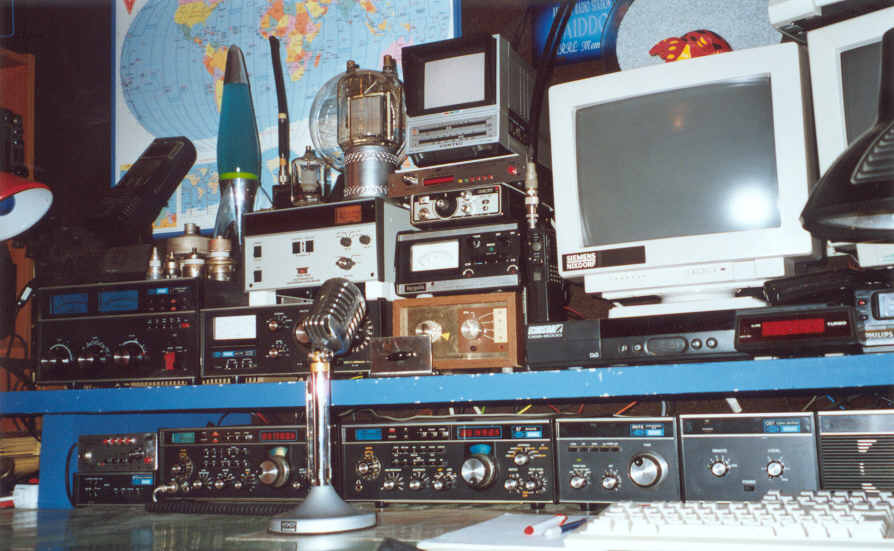

EA1DDO esta compuesta por dos estaciones, una para HF y otra para V-UHF, aunque esta segunda tambien puede operar en HF.

Para HF tenia un Yaesu FT-1000 D, que era un buen aparato para HF en general y uno de los mejores que existen para concursos, pero acabo de adquirir (2005) un Yaesu FTdx-9000 Contest, con el que espero mejorar el rendimiento general de la estacion. Completando el conjunto tengo un amplificador automatico ACOM 2000A (2 x GU74b) que junto con el FTdx-9000 forman "La Joya de la Corona" y una de las configuraciones mas competitivas que existen de cara al Dx y concursos.

En el 2003 comence en el mundo de la SSB HI-FI, con una modesta configuracion. Tengo dos micros, un Marshall MX2003 y un Shure SH55. El audio del micro pasa a un multi-previo Behringer VX2000 con puerta de ruido, compresor, expansor y equalizador parametrico (hace mas cosas pero no las tengo activadas). La salida del previo la paso por un transformador casero(adaptador de impedancias + aislador + balum) y de ahi a la radio. Esta puede ser el FTdx-9000 o el TS2000. A este ultimo le suelo poner un ancho de banda de transmision de 3 Khz y al FTdx-9000 en el modo especial 3000WS de 4 Khz de ancho.

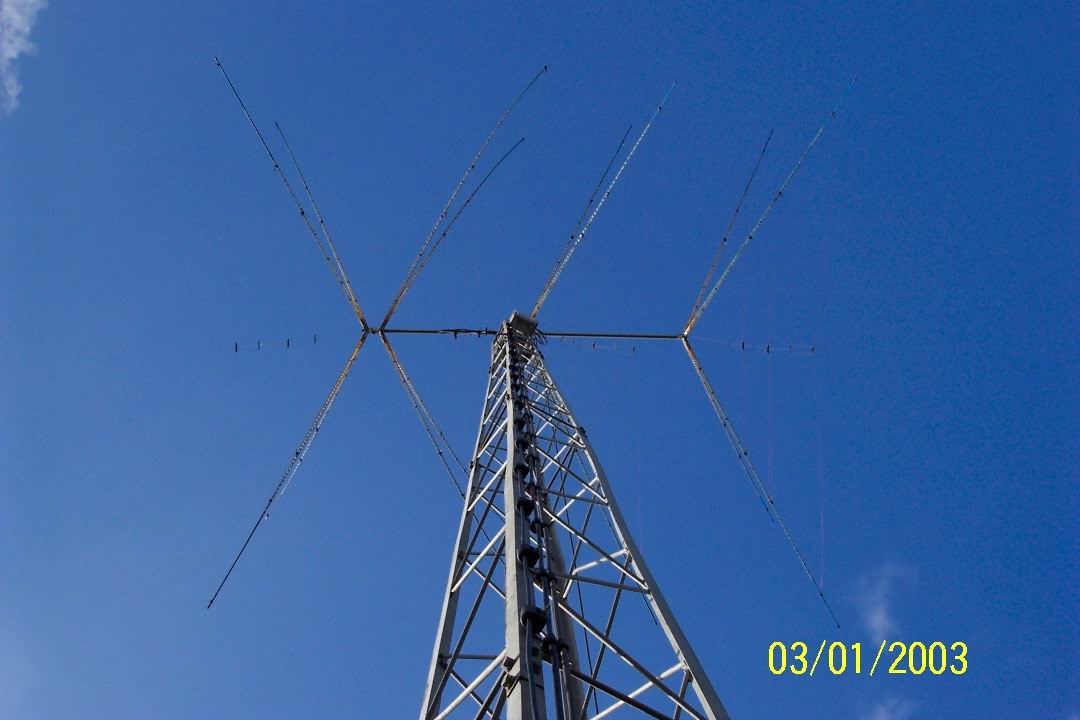

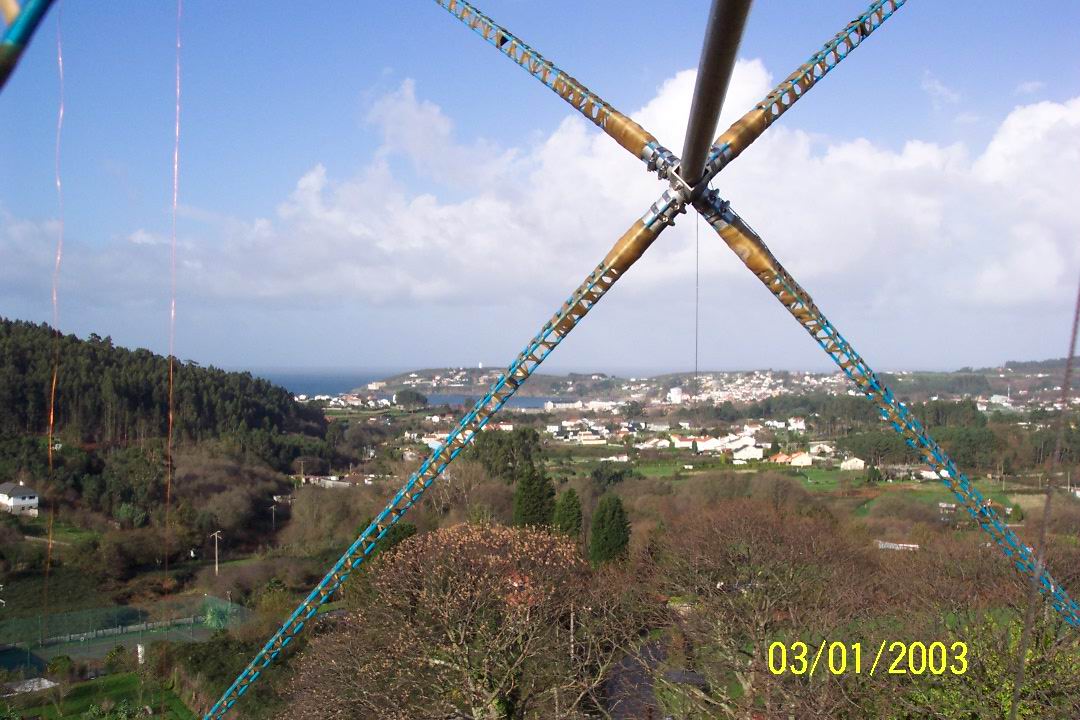

Antenas de HF voy poco a poco trabajando en ellas. Para 10, 15 y 20 tengo una Cubical Quad de cuatro elementos y tres bandas, originalmente de Gem Quad y posteriormente modificada por mi. En estos momentos ya esta acabada con sus cuatro elementos, tres balums tipo W2DU (uno por banda), rotor HyGain T2X Tailtwister y conmutador remoto Acom 2000SW con salida por un unico coaxial hasta los equipos.

Para 40, 80 y 160 tengo una Butternut HF2V vertical, clavada en la tierra con sombrero capacitivo de 4 hilos de 2'75 de largo y 12 radiales. Tambien hay unos dipolos para estas bandas bajas.

Tambien tengo un Acom 2000SW, que es un conmutador remoto de hasta 10 antenas controlado automaticamente por el amplificador Acom 2000A. De esta manera funciona automaticamente tanto el amplificador como el conmutador de antenas. Con solo cambiar en la radio la frecuencia, el amplificador ya se configura el solo a esa frecuencia y conmuta la antena correspondiente a esa banda. Este sistema es muy comodo y sobre todo muy rapido. Uno se olvida del amplificador y de las antenas, solo tienes que concentrarte en operar la radio, que ya es bastante... Tambien hay como apoyo un aclopador de antenas usado como vatimetro, este es un Nye Viking MBVA, soporta hasta 3 Kw y es de una gran construccion y resultado.

Para V-UHF tengo un Kenwood TS-2000-X que tiene desde 50 hasta 1200 Mhz, mas las bandas de HF. Tiene 100 vatios en 50-144 Mhz, 50 w en 432 Mhz y 10 w en 1200 Mhz. El PTT lo activo por medio de un pedal en el suelo, de ahi va a un secuenciador basado en el circuito de Jerry - N7EME el cual controla el PTT de la radio y los reles de los previos.

Como antenas tengo una CushCraft 17B2 para 144 Mhz (tengo una segunda 17B2 aun no montada), con un previo de LNA Technology, modelo CF144, con PHEMT de 26db de ganancia y 0'3db NF. Para 432 Mhz tengo una Hy-Gain 7031DX y para 1200 Mhz una Tonna 20655 de 55 elementos.

Tanto el Yaesu FTdx-9000, el Kenwood TS-2000 como el Acom 2000A estan conectados a un ordenador atraves de puertos Com y con los programas correspondientes se puede realizar tambien su control desde el ordenador, asi como conexion con el programa de log Logic5 para la deteccion automatica de banda, frecuencia, modo, etc. A su vez, este programa esta instalado en dos ordenadores mas y conectados en red por lo que se puede manejar en configuracion de SO2R o multi-two. Todos los puestos tiene salida a internet y cluster via ADSL.

Para alimentar todos los aparatos que van a 12 voltios, dispongo de una fuente de alimentacion Grelco de 30 amperios ajustada a 13,44 voltios de salida, encendida 24 horas al dia y 365 dias al año. Conectadas en esta salida hay dos baterias Tudor SGV-100 de gel, de 100 amperios cada una, funcionando en modo tampon (con dos diodos de 50amp de proteccion), o sea, permanentemente conectadas en paralelo a la fuente de alimentacion para estar siempre a tope de carga y actuar en caso de exceso de demanda de energia o en caso de falta de AC. De este modo se dispone de una capacidad de energia aproximada de 230 amperios.

Todo el sistema electrico AC pasa por un panel de control con controles de tension y amperaje con salidas independientes para el lineal y para los equipos, asi como disyuntores, limitadores de corriente y diferencial.
