Alguna
ocasión le a sucedido en algún televisor Philips o
alguno de otra marca con el integrado STV9379FA (salida vertical)
dañado, y lo a sustituido por el STV9379 ò STV9379A y no
funciona y que inmediatamente quema una resistencia asociada al
integrado, bueno en lo personal a mi no, pero un amigo llego al taller
buscando consejo pensando que el problema era otra cosa, analizando la
situación primero decidí ver si había alguna
diferencia entre integrados y encontré lo siguiente:

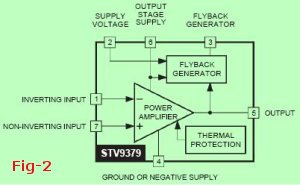

Veamos
primeramente sus estructuras en las figuras 1 y 2
 |
|
Como puede
notar todas las
terminales son iguales, excepto el terminal 3 que esta denominado como:
Fig.1 flyback supply y en la Fig.2 como flyback generador, veamos la
configuración de los circuitos en las figuras 3 y 4
|
 |
|

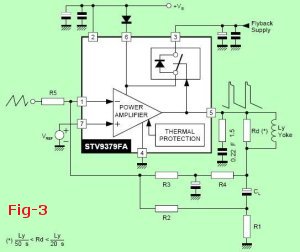

Observe
los componentes asociados al terminal 3, en la figura 3 vemos 2
condensadores y una línea de alimentación marcada como
flyback supply que significa suministro de retrovuelo, este terminal
recibe típico unos 50VCD para reforzar la amplitud de altura

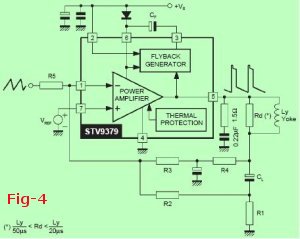

vertical, en la figura 4 vemos que el terminal 3 denominado como
flyback generator que significa generador de retrovuelo, dicha
terminal conecta por medio de Cp con el pin 6 para reforzar la salida
vertical, esta es la configuración típica que conocemos,
cuando sustituimos el STV9379FA por el STV9379A este no funcionara e
incluso se quemara la resistencia de protección de la
línea de alimentación del B+50v., en conclusión el
STV9379FA es usado en televisores de pantallas de 25" y superiores, el
STV9379A para pantallas de 21" e inferiores.
|
Esto
no es gran ciencia dirá pero algunos colegas terminan cambiando
el flyback o hasta el yugo por desconocimiento de los materiales, amen
del tiempo y dinero invertido, por mientras si no lo sabia
téngalo en cuenta para futuras reparaciones y recuerde que una
letra en la matricula de un componente puede hacer mucha diferencia.
Espero
esta información este en tiempo de serte útil y gracias
por leer este articulo.
|
|
