Dibujo Estructural Asistido por Computadora







ASPECTOS A CALIFICAR EN LAS LAMINAS.

1. Investigación previa de la lamina (esta debe estar anotada en el block).

2. Presentar la lamina el día solicitado por el profesor (a).

3. Presentar croquis de la lamina en el block.

4. La lamina debe contener margen y cuadro de datos.

5. La lamina debe estar completa.

6. Debe presentar escalas adecuadas y acotaciones

7. Debe presentar textos completos y sin faltas de ortografía.

8. La lamina debe tener buena distribución y un buen proporcionamiento en sus dibujos.

Nota; Realizar el croquis de estas laminas en su block.

LAMINA DE LOSAS

Esta lamina esta compuesta por los siguientes croquis:

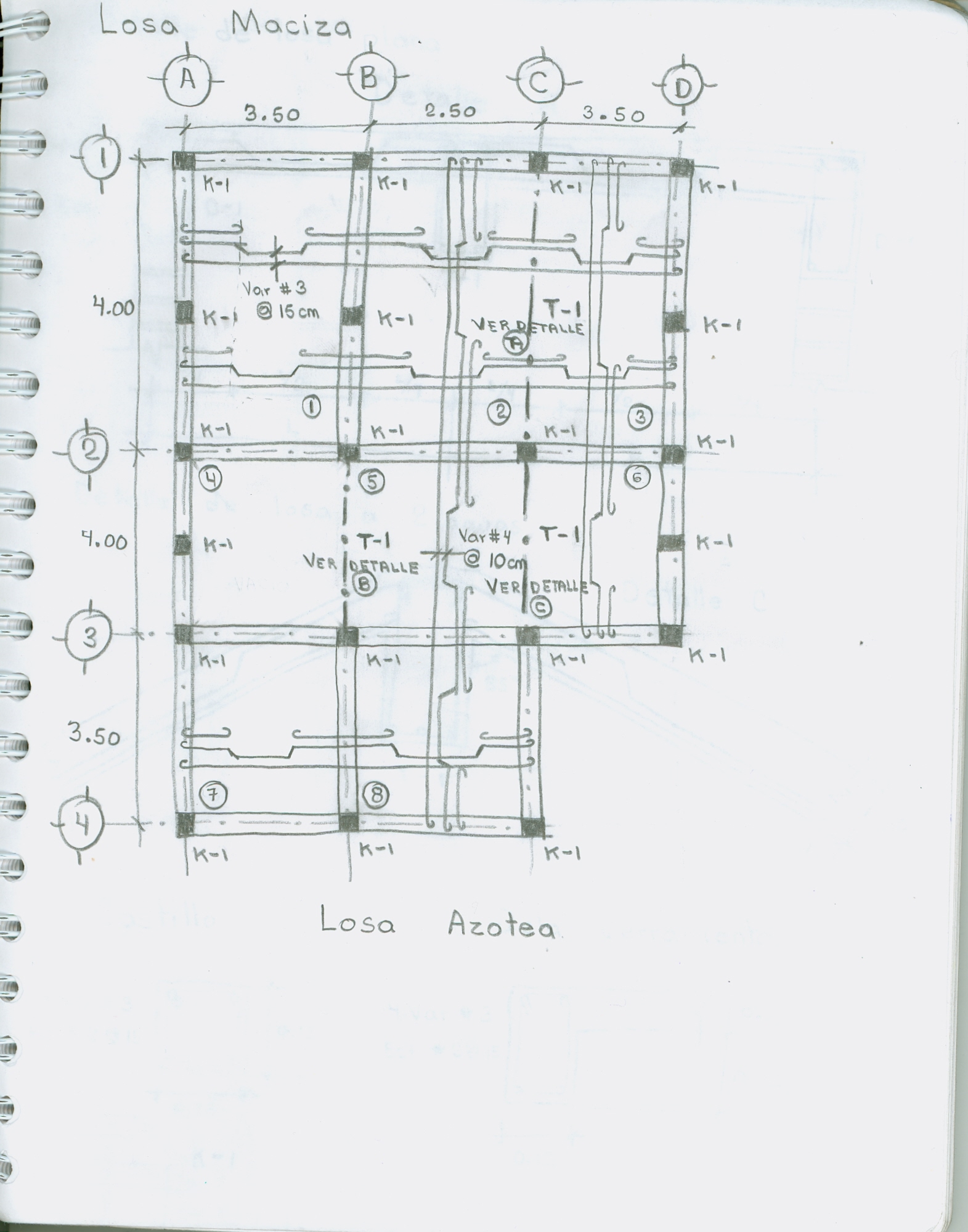

1.Planta de Azotea

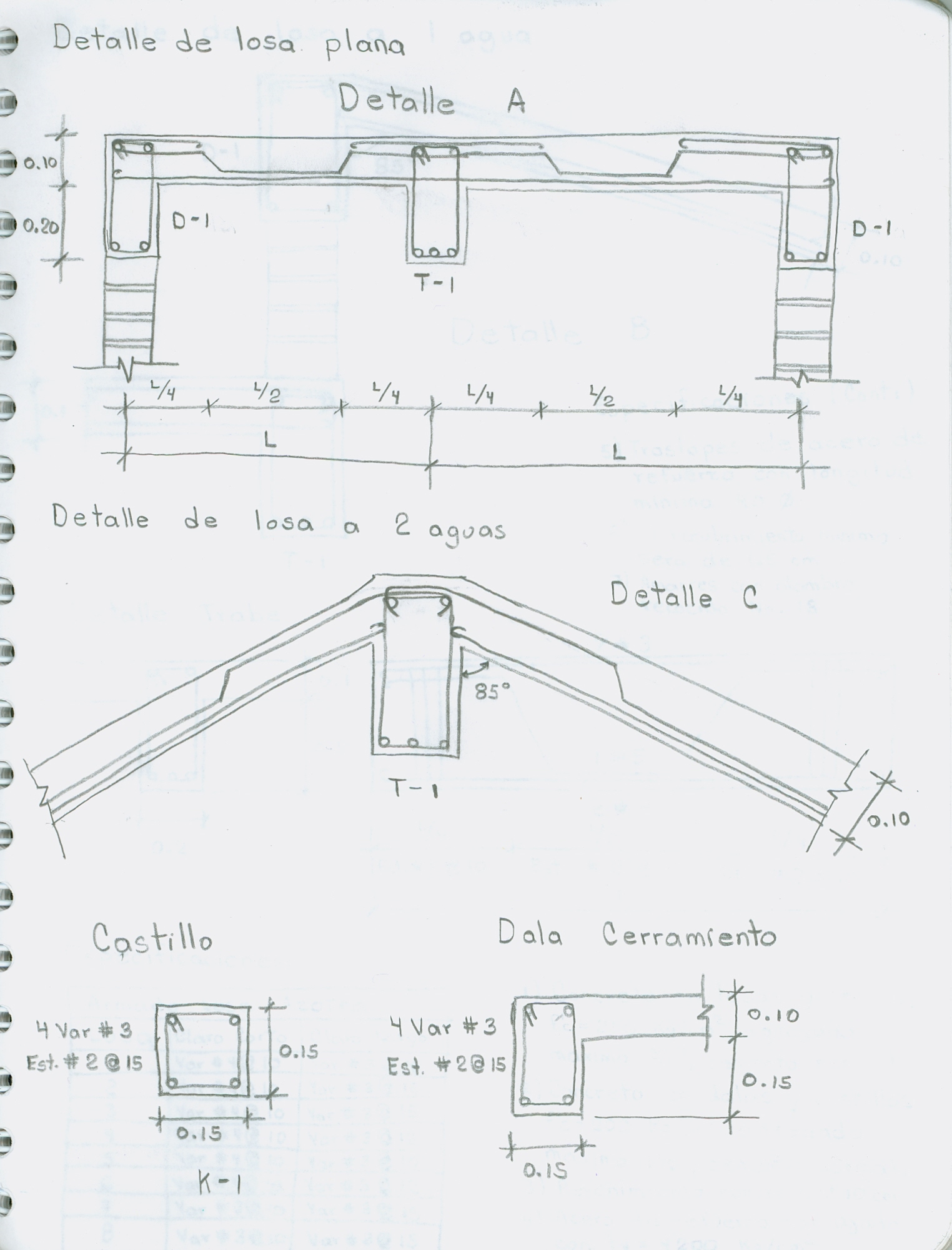

2. Detalles de Losas

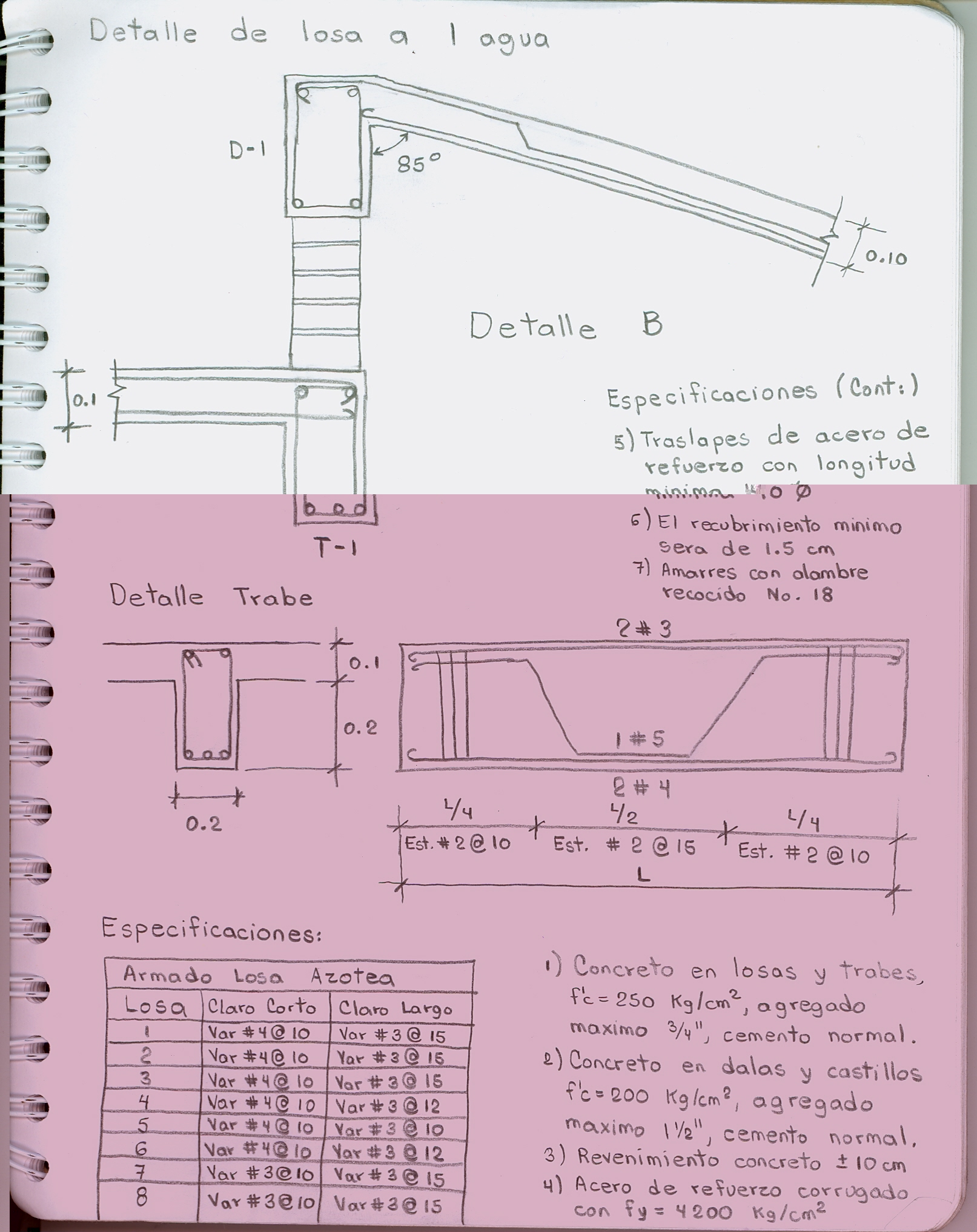

3. Detalles de Castillos y trabes


















ESPECIFICACIONES DE LAMINA DE CASTILLOS Y COLUMNAS.

1. Concreto en Castillos: f'c= 200 kg/cm2, agregado máximo de 1 1/2", cemento normal

2. Concreto en Columnas: f'c= 250 kg/cm2, agregado máximo de 1 3/4", cemento normal

3. Concreto en Cimentación y dalas de liga: f'c= 300 kg/cm2, agregado máximo de 1 1/2", cemento normal

4. Plantilla de concreto f'c= 100 kg/cm2, agregado máximo de 1 1/2", cemento normal, con espesor de 5 cm.

5. Relleno compactado con material producto de la excavación en capas no mayores de 20 cm., con humedad optima.

6. Traslapes de acero de refuerzo con longitud minima a 40 F.
