Deze audio versterker levert 260 Watt RMS bij 8

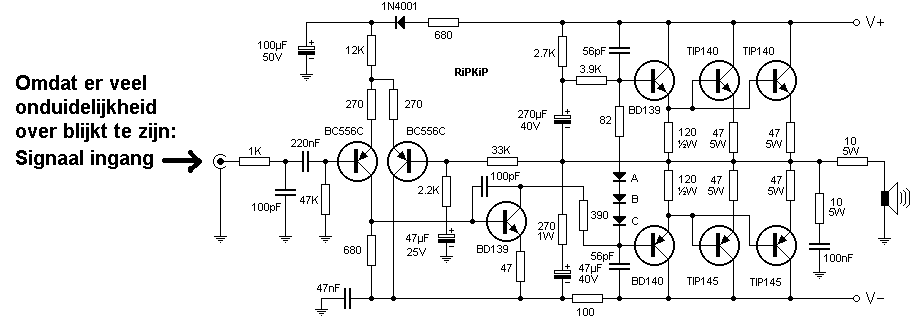

Ohm. Hieronder vind je het schakelschema;
Klik HIER voor het schakelschema.
De voeding van deze versterker
is 45 Volt en het verbruik bij vol vermogen is 5 ampère. Diode
A, B en C zijn alle 1N4001.
Een tip van MADdie; "plaats een 4 ampere zekering tussen de plus leiding. Deze zal eerder doorbranden dan de versterker".
|
