Wellicht de meest eenvoudige ontvanger die er te vinden is. De
zogehete kristal ontvanger. Hieronder zie je het schema:
Als diode wordt hier gebruik gemaakt van een AA119. Dit is een
germanium diode. Deze heeft als voordeel dat hij een drempel
spanning van 0,3 Volt heeft in tegenstelling tot de silicium
diode's die een drempelspanning van 0,7 Volt hebben. De spoel L1
bestaat uit 100 wikkelingen met een diameter van 5 cm. Dit is
ongeveer de diameter van een W.C. rolletje dus dat lukt wel. Als
instelbare condensator nemen we een 500pF. Dit is niet een
dagelijks voorkomende maar hiermee maak je wel een groot
ontvangst bereik. Je zenders kies je met die instelcondensator.
De uitgang van deze schakeling levert een klein stroompje daarom
kan je niet elke koptelefoon erop aansluiten. De koptelefoon, een
kristal oordopje moet een minimale waarde hebben van 2000 Ohm.
Aangezien dit niet erg handig is kan je het ontvangertje

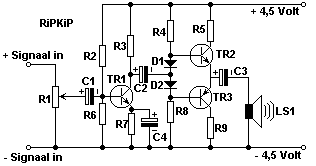

uitbereiden met een kleine versterker. Hieronder zie je het
schema:
Als je deze gebouwd en aangesloten hebt ziet je schema er dus
zo uit:
Dit kleine toegevoegde versterkertje maakt het mogelijk om een
kleine 8 Ohm luidspreker aan te sturen. Ook is het mogelijk om
inplaats van een luidspreker een eindtrapje aan te sluiten zoals
de TDA2003 of iets dergelijks. Het is je natuurlijk wel
opgevallen dat de schakeling nu gevoed moet worden met een
batterij (of voeding/adaptor) van 4,5 Volt. Deze batterij is
nodig om het kleine signaal van de ontvanger te versterken.
Hieronder vind je een lijst met de componenten voor de
versterker, deze waardes staan niet in het schema...
R1 |
2,5K Ohm Potmeter |
R2 |
10K Ohm 1/4 Watt |
R3 |
2,2K Ohm 1/4 Watt |
R4 |
10K Ohm 1/4 Watt |
R5 |
10 Ohm 1/4 Watt |
R6 |
3,9K Ohm 1/4 Watt |
R7 |
560 Ohm 1/4 Watt |
R8 |
10K Ohm 1/4 Watt |
R9 |
10 Ohm 1/4 Watt |
C1 |
2,2µF 16 Volt |
C2 |
10µF 16 Volt |
C3 |
100µF16 Volt |
C4 |
100µF16 Volt |
D1 |
1N4148 |
D2 |
1N4148 |
TR1 |
BC547B |
TR2 |
BC547C |
TR3 |
BC557C |
LS1 |
8 Ohm miniatuur luidspreker |
|
