Op verzoek van vele deze kristal gestuurde FM oscillator met een uitgangsvermogen van 200mW a 250mW. Je kunt het
schema gebruiken voor meer dan alleen de 88 - 108 FM band!! Let wel op dat er per frequenties verschillende spoelen gemaakt
moeten worden voor zowel L1 als L2. De diameter van deze spoelen is en blijft gelijk, namelijk 5mm en zonder kern. Hier zijn een
aantal voorbeelden van waardes voor zowel L1 als L2: 7 wikkelingen voor 65 tot 75 MHz, 6 wikkelingen voor 75 tot 85 MHz, 5 wikkelingen
voor 80 tot 100 MHz en 4 wikkelingen voor 100 tot 144 MHz.
Wil je nu bijvoorbeeld op 105 MHz gaan zitten dan moet je dus een spoel maken
tussen de 4 en 5 wikkelingen wat dus 4,5 betekent...
L3 bestaat uit 24 wikkelingen met een diameter van 5mm
Het schema is opgebouwd uit een variable audio voorversterker,
gevolgt door een kristal gestuurde oscillator. Let erop dat het kristal de uitgangsfrequentie gedeelt door 3 is. Voorbeeld,
als je op 90 MHz wil gaan zenden moet je een kristal van 30 MHz gebruiken etc.

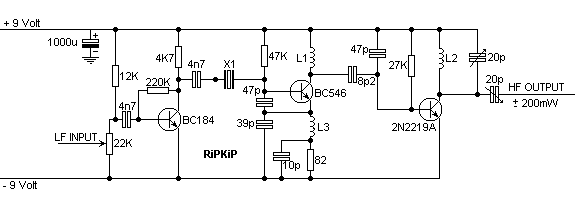

Hieronder zie je het schakelschema;
|
