Gitterrohrkomponenten
Die Basishalterungen, mit denen die Gitterrohre an der Spiegelbox befestigt werden, sind als Schnellverschluesse ausgelegt und vollstaendig aus Aluminium gefertigt. Die Rohre des Gittertubus werden ueber einen innenliegenden Messingbuegel fixiert, der beim schliessen einrastet. Auch das Oeffnen ist mit einem "Klick" erledigt. Kleiner, leichter, stabiler und praeziser als Halterungen aus Holz.
Die Halterung kann dreh- und kippbar auf der Spiegelkiste befestigt werden. Hohe Steifigkeit des Gitterohrtubus bei gegebener Rohrdimensionierung sind die Folge.
Ergaenzend werden die Stangen paarweise oben durch eine Spange zusammengefasst. Beim Aufbau des Teleskopes gilt es dann nicht acht leidlich ausgerichtete und umhereiernde Stangen zu koordinieren, sondern den Fangspiegelkaefig auf vier in sich stabile und genau ausgerichtete Kraeftedreiecke zu setzen. Positiver Nebeneffekt: Durch das paarweise zusammenfassen der Stangen, geht auch der Transport wesentlich "aufgeraeumter" von statten. Die Halterungen koennen innerhalb oder ausserhalb der Spiegelbox angebracht werden.

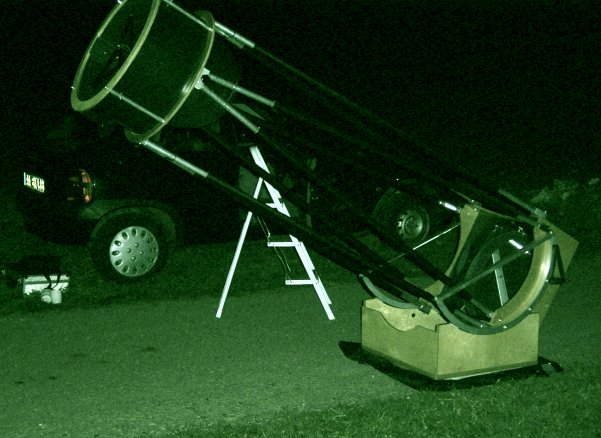

Rosenstein Dobson 20 Zoll Die Tophalterungen sind ebenfalls aus Aluminium gefertigt. Auch durch sie kann kein Biegemoment auf die Stangen ausgeuebt werden. Die Stangen werden eingefuehrt und anschliessend wird eine Sternschraube von Hand angezogen. Die Sternschraube fungiert spaeter gleichzeitig als "Steuergriff" um den Dobson nachzufuehren. Die Halterungen umschliessen die Alurohre genau kreisfoermig. Die Aufnahme der Stangen ist so gearbeitet, dass ein verbiegen oder quetschen, auch duennwandiger Alurohre, ausgeschlossen ist. In Kombination mit den Basishalterungen, ist die werkzeuglose Montage des Gitterrohrsystems in laengsten 5 Minuten erledigt.
(In der Tat, es erstaunt mich selbst immer wieder, dass der Auf- oder Abbau eines 20" Dobsons incl. Justage viel schneller geht, als der Auf- oder Abbau eines klassischen 8" Schmidt-Cassegrain).
ATM-Freundlich. Es werden ausnahmslos DIN-Schrauben verwendet. Keine durchloecherten Stangen. Kein Kopfzerbrechen ueber den Innendurchmesser der Rohre damit bestimmte Beschlaege richtig hineinpassen. Keine an den stangenenden hineingeklebten Teile, die man beim eventuellen kuerzen der Stangen (z.B Bino, neue Okulare etc). herauswerkeln muss.

* Die Halterung passt sich genau der Stangenfuehrung von der Spiegelkiste zum Hut an. Die Rohre werden dadurch nur noch auf Zug und Druck belastet und koennen so die einwirkenden Kraefte direkt, ohne innere Flexibilitaet, auf die Spiegekiste und die Lager weiterleiten. Auch die Spiegelkiste selbst wird es Dir danken. Bei fest angeschraubten Halterungen werden in aller Regel unbewusst enorme Hebelkraefe auf die Halterungen selbst und die Spiegelkiste ausgeuebt. Abgehebelte oder gebrochene Halterungen (Holz), dauerhaft verbogene Stangen oder gar aufgeknackste Spiegelkisten koennen die Folge sein.

Abschliessend: Gelegentlich werden Gitterrohrkomponenten mit Saetzen wie "...ein justierkonstantes Gitterohrsystem ist damit moeglich..." umworben. Wer so etwas behauptet, hat wohl einen geringen Anspruch an die Kollimation. Ein leichtes Nachtrimmen von Haupt- und Fangspiegelhalterung ist bei meinem System einmalig nach dem Aufbau des Geraetes notwendig und gehoert zum guten Ton. Schliesslich moechte man die optische Leistung seines Geraetes voll nutzen. Mit guten Haupt- und Fangspiegelhalterungen ist die Kollimation eines Gitterrohrdobsons einfach und schnell erledigt, und nicht mit einem naechtlichen Horrortrip verbunden. Daher braucht hier das Wunder vom justierkonstanten F5 Gitterrohrdobson, der nach dem Aufbau, quasi aus der Tuete, perfekt justiert ist, nicht erzaehlt zu werden.
Bild 1 Bild 2
Acht Basishalterungen und Vier Tophalterungen fuer 25mm Alu-Rundrohr 99 EUR.
Sechs Basishalterungen und Drei Tophalterungen fuer 25mm Alu-Rundrohr 89 EUR.
+ Versand und Verpackung
Sorry-Keine anderen Groessen !

Erh�ltlich bei: Gerhard Stropek, Breslauerstr. 30, D-73457 Essingen
Bei Bestellung bitte E-mail senden an: stropek(aet)hotmail.com
Bitte volle Adresse und Telefonnummer angeben.
