IEEE and OSI Model
แลนตามข้อกำหนดของ IEEE
          เครือข่ายเฉพาะที่หรือแลนมีลักษณะโดยทั่วไป คือ มีอัตราการส่งข้อมูลสูงและมักมีรัศมีเครือข่ายครอบคลุมระยะทางประมาณ 5 กิโลเมตร ในหัวข้อนี้จะกล่าวถึงแลนตามมาตรฐานที่กำหนดโดย IEEE (Institute of Electrical and Electronics Engineers)

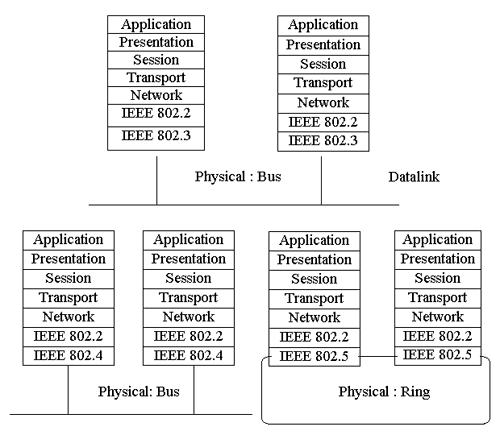

          IEEE กำหนดเครือข่ายเฉพาะที่โดยใช้ตัวเลข 802 ตามด้วยตัวเลขย่อยเป็นรหัสประจำแต่ละมาตรฐาน รูปที่ข้างล่างนี้ เป็นแบบจำลองบางส่วนของมาตรฐานซึ่งเป็นที่รู้จักแพร่หลายได้แก่
          • IEEE 802.3 หรืออีเทอร์เนต ใช้โปรโตคอลซีเอสเอ็มเอ/ซีดีในโทโปโลยีแบบบัส
          • IEEE 802.4 หรือโทเคนบัส ใช้โปรโตคอลส่งผ่านโทเคนในโทโปโลยีแบบบัส
          • IEEE 802.5 หรือโทเคนริง ใช้โปรโตคอลส่งผ่านโทเคนในโทโปโลยีวงแหวน


           ข้อกำหนดเพิ่มเติมที่ IEEE สร้างขึ้นในทุกมาตรฐาน 802 คือแยกระดับชั้นเดาทาลิงค์ออกเป็น 2 ส่วนย่อย โดยให้มาตรฐาน
802.2 ซึ่งเรียกว่า แอลแอลซี (LLC : Logical Link Control) เป็นส่วนเชื่อมต่อกับชั้นเน็ตเวิร์ค อินเทอร์เฟสของแอลแอลซีในเครือข่ายแต่ละชนิด (802.3, 802.4 และ 802.5) จะมีรูปแบบเชื่อมต่อกับชั้นเน็ตเวิร์คเช่นเดียวกันหมด

IEEE 802.3
           IEEE 802.3 หรือ อีเทอร์เน็ต (Ethernet) เป็นเครือข่ายที่มีความเร็วสูงการส่งข้อมูล 10 เมกะบิตต่อวินาที สถานีในเครือข่ายอาจมีโทโปโลยีแบบัสหรือแบบดาว IEEE ได้กำหนดมาตรฐานอีเทอร์เน็ตซึ่งทำงานที่ความเร็ว 10 เมกะบิตต่อวินาทีไว้หลายประเภทตามชนิดสายสัญญาณเช่น
           • 10Base5 อีเทอร์เน็ตโทโปโลยีแบบบัสซึ่งใช้สายโคแอกเชียลแบบหนา (Thick Ethernet) ความยาวของสายในเซกเมนต์หนึ่ง ๆ ไม่เกิน 500 เมตร
           • 10Base2 อีเทอร์เน็ตโทโปโลยีแบบบัสซึ่งใช้สายโคแอ๊กเชียลแบบบาง (Thin Ethernet) ความยาวของสายในเซกเมนต์หนึ่ง ๆ ไม่เกิน 185 เมตร
           • 10BaseT อีเทอร์เน็ตโทโปโลยีแบบดาวซึ่งใช้ฮับเป็นศูนย์กลาง สถานีและฮับเชื่อมด้วยสายยูทีพี (Unshield Twisted Pair) ด้วยความยาวไม่เกิน 100 เมตร

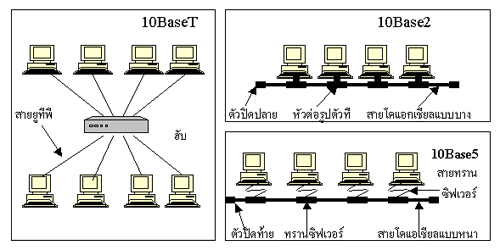

           รูปที่ข้างล่าง แสดงถึงลักษณะเครือข่ายอีเทอร์เน็ตแยกตามประเภทของสายสัญญาณ รหัสขึ้นต้นด้วย 10 หมายถึงความเร็วสายสัญญาณ 10 เมกะบิตต่อวินาที คำว่า “Base” หมายถึงสัญญาณชนิด “Base” รหัสถัดมาหากเป็นตัวเลขหมายถึงความยาวสายต่อเซกเมนต์ในหน่วยหนึ่งร้อยเมตร (5=500, 2 แทนค่า 185) หากเป็นอักษรจะหมายถึงชนิดของสาย เช่น T คือ Twisted pair หรือ F คือ Fiber optics

           ส่วนมาตรฐานอีเทอร์เน็ตความเร็ว 100 เมกกะบิตต่อวินาทีที่นิยมใช้ในปัจจุบันได้แก่ 100BaseTX และ 100BaseFX สำหรับอีเทอร์เน็ตความเร็วสูงแบบกิกะบิตอีเทอร์เน็ตเริ่มแพร่หลายมากขึ้น ตัวอย่างของมาตรฐานกิกะบิตอีเทอร์เน็ตในปัจจุบันได้แก่ 100BaseT, 100BaseLX และ 100BaseSX เป็นต้น

          อีเทอร์เน็ตใช้โปรโตคอล ซีเอสเอ็มเอ/ซีดี (CSMA/CD : Carrier Sense Multiple Access with Collision Detection) เป็นตัวกำหนดขั้นตอนให้สถานีเข้าครอบครองสายสัญญาณ ในขณะเวลาหนึ่งจะมีเพียงสถานีเดียวที่เข้าครองสายสัญญาณ
เพื่อส่งข้อมูล
          สถานีที่ต้องการส่งข้อมูลต้องการตรวจสอบสายสัญญาณว่ามีสถานีอื่นใช้สายอยู่หรือไม่ ถ้าสายสัญญาณว่างก็ส่งข้อมูลได้ทันที หากไม่ว่างก็ต้องคอยจนกว่าสายสัญญาณว่างจึงจะส่งข้อมูลได้ ขณะที่สถานีหนึ่ง ๆ กำลังส่งข้อมูลก็ต้องตรวจสอบสายสัญญาณไปพร้อมกันด้วยเพื่อตรวจว่าในจังหวะเวลาที่ใกล้เคียงกันนั้นมีสถานีอื่นซึ่งพบสาย
สัญญาณว่างและส่งข้อมูลมาหรือไม่ หากเกิดกรณีเช่นนี้ขึ้นแล้ว ข้อมูลจากทั้งสองสถานีจะผสมกันหรือเรียกว่า การชนกัน
(Collision) และนำไปใช้ไม่ได้ สถานีจะต้องหยุดส่งและสุ่มหาเวลาเพื่อเข้าใช้สายสัญญาณใหม่
ในเครือข่ายอีเทอร์เน็ตที่มีสถานีจำนวนมากมักพบว่าการทานจะล่าช้าเพราะแต่ละสถานีพยายามยึดช่องสัญญาณเพื่อส่งข้อมูล
และเกิดการชนกันเกือบตลอดเวลา โดยไม่สามารถกำหนดว่าสถานีใดจะได้ใช้สายสัญญาณเมื่อเวลาใด อีเทอร์เน็ตจึงไม่ม
ีเหมาะกับการใช้งานในระบบจริง


IEEE 802.4
          IEEE 802.4 หรือ โทเคนบัส (Token Bus) มีโทโปโลยีแบบบัสเช่นเดียวกับ IEEE 802.3 แต่มีข้อกำหนดการเข้าใช้สายสื่อสายโดยใช้โทเค็นพิเศษซึ่งทำหน้าที่เป็นเฟรมสัญญาณกำหนดจังหวะให้สถานีเข้า
ใช้สายสื่อสาร โทเค็นจะถูกนำส่งจากสถานหนึ่งไปยังสถานีหนึ่งและวนกลับที่เดิมเป็นวงรอบ สถานีที่ได้รับโทเค็นจะม
ีสิทธิ์ใช้สายสื่อสารเพื่อส่งข้อมูลได้
สายสื่อสารในโทเค็นบัสมักใช้สายโคแอ็กเชียล และมีอัตราเร็วหลายระดับคือ 1, 5 หรือ 10 เมกะบิตต่อวินาที การใช้โทเคนช่วยให้สถานีไม่ต้องแย่งยึดช่องสัญญาณเหมือนใน IEEE 802.3 หากแต่ความซับซ้อนของโปโตคอลทำให้
IEEE 802.4 ไม่เป็นที่นิยมใช้

IEEE 802.5
          IEEE 802.5 หรือ โทเคนริง (Token Ring) หรือมักเรียกว่าไอบีเอ็มโทเคนริงจัดเป็นเครือข่ายที่ใช้โทโปโลยีแบบวงแหวน
ด้วยสายคู่ตีเกลียวหรือเส้นใยนำแสง อัตราการส่งข้อมูลของโทเค็นริงที่ใช้โดยทั่วไปคือ 4 และ 6 เมกะบิตต่อวินาที
รูปที่ข้างล่าง แสดงการทำงานของโทเค็นริง โดยมีเฟรมพิเศษเรียกว่า โทเค็นว่าง (free token) วิ่งวนอยู่ สถานีที่ต้องการส่งข้อมูลจะรอให้โทเค็นว่างเดินทางมาถึงแล้วรับโทเค็นว่างมาเปลี่ยนเป็น เฟรมข้อมูล (data frame) โดยใส่แฟล็กแสดงเฟรมข้อมูลและบรรจุแอดเดรสของสถานีต้นทางและปลายทางตลอดจนข้อมูลอื่นๆจากนั้นสถานีจึงปล่อย
เฟรมนี้ออกไป
เมื่อสถานีปลายทางได้รับเฟรมจะสำเนาข้อมูลไว้และปล่อยเฟรมให้วนกลับมายังสถานีส่ง สถานีส่งจะตรวจสอบเฟรมและปล่อยโทเค็นว่างคืนสู่เครือข่ายให้สถานีอื่นมีโอกาสส่งข้อมูลต่อไป กลไกลแบบส่งผ่านโทเค็นจัด
อยู่ในประเภทประเมินเวลาได้ กล่าวคือ สามารถคำนวณเวลาสูงสุดที่สถานีมีสิทธิ์จับโทเค็นเพื่อส่งข้อมูลได้ โทเค็นริงจึงเหมาะกับระบบที่ต้องการความแน่นอนทางเวลาหรืองานแบบเวลาจริง

เอฟดีดีไอ
         เอฟดีดีไอ (FDDI : Fiber Distributed Data Interface) มีอัตราส่งข้อมูล 100 เมกะบิตต่อวินาทีจึงมักใช้เป็น แกนหลัก (backbone) ซึ่งเป็นส่วนของเครือข่ายที่จะต้องรับภาระการสื่อสารในปริมาณมาก และนิยมใช้ระบบงานเวลาจริงเช่นเดียวกับโทเค็นริงเนื่องจากใช้หลักการของโทเค็นเช่นเดียวกัน
โทโปโลยีของเอฟดีดีไอเป็นแบบวงแหวนดังรูปข้างล่าง ในขณะที่โทเค็นริงมีเพียงวงเดียวเท่านั้น วงแหวนประกอบด้วยวงแหวนหลักเรียกว่า วงแหวนปฐมภูมิ (Primary ring) และวงแหวนรองเรียกว่า วงแหวนทุติยภูมิ
(secondary ring) การออกแบบให้มีวงแหวนสองวงเพื่อมีเส้นทางสำรอง หากวงแหวนหลักเกิดชำรุด ระบบจะเปลี่ยนไปใช้วงแหวนสำรองแทน


            สัญญาณที่ใช้กับเอฟดีดีไอมี 2 ประเภทคือเส้นใยนำแสงและสายคู่ตีเกลียว เส้นใยนำแสงที่ใช้งานมีทั้งแบบ หลายภาวะ (multi mode)
และ ภาวะเดี่ยว (single mode) เส้นใยนำแสงแบบหลายภาวะสามารถเชื่อมสถานีที่อยู่ห่างกันได้ 2 กิโลเมตร ขณะที่แบบภาวะเดี่ยวสามารถเชื่อมสถานีที่อยู่ห่างกันได้ระยะทางราว 40 กิโลเมตร ส่วนสายคู่ตีเกลียวจะใช้สายประเภท 5 (Category 5) เอฟดีดีไอที่ใช้สายคู่ตีเกลียวมีชื่อเรียกเฉพาะว่า ซีดีดีไอ (CDDI : Copper Distributed Data Interface)

ไอพีและเทคโนโลยีเครือข่ายอื่น
            ทีซีพี/ไอพีมีลักษณะสากลและทำงานร่วมกับโปรโตคอลอื่นได้ทั้งกลุ่มโปรโตคอลเครือข่ายเฉพาะที่ (เน็ตไบออส, ไอพีเอกซ์, และเอกซ์เอ็นเอส) และกลุ่มโปรโตคอลเครือข่ายระยะไกล (x.25, เฟรมรีเลย์ และ
เอสเอ็มดีเอส)
จากการขยายตัวของเทคโนโลยีเอทีเอ็มได้มีการพัฒนาโปรโตคอลเพื่อให้ไอพีสามารถทำงานร่วมกับเอทีเอ็มได้ ในปัจจุบันม
ีโปรโตคอลหลายรูปแบบเช่น IPOA (IP Over ATM), LANE (LAN Emulation) และ MPOA (Muiltiprotocol Over ATM) [Gins96]
ถึงแม้ว่าเอทีเอ็มจะให้เป็นทางออกหนึ่งสำหรับทีซีพี/ไอพีความเร็วสูง แต่เอทีเอ็มก็มีโอเวอร์เฮดสูงเนื่องจากเซลล์เอทีเอ็ม
มีขนาดเพียง 53 ไบต์และมีเฮดเดอร์ 5 ไบต์ แนวทาการใช้ไอพีทำงานบนโซเน็ต/เอสดีเอช (SONET/SDH) โดยตรงจึงเป็นอีกหัวข้อหนึ่งที่อยู่ในความสนใจของนักวิจัย

อุปกรณ์เครือข่าย
            เครือข่ายขนาดเล็กมักประกอบด้วยสถานีงานและเซอร์ฟเวอร์ต่อเชื่อมกัน การเชื่อเครือข่ายขนาดเล็กจำนวนหลายเครือข่ายเข้าด้วยกันเพื่อแลกเปลี่ยนข้อมูลระหว่างกันต้องอาศัยอุปกรณ์เครือข่ายที่มี
ลักษณะสมบัต ิแตกต่างกันไป อุปกรณ์เครือข่ายพื้นฐานที่พบโดยทั่วไปและจะอธิบายถึงในหัวข้อนี้ได้แก่ ฮับ บริดจ์ และเราเตอร์

Hub

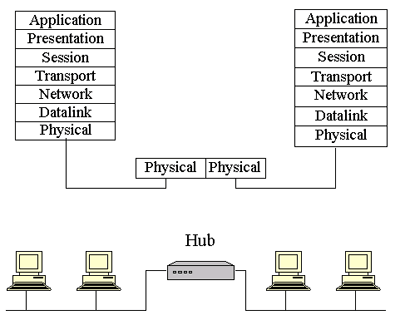

            ฮับ (Hub) เป็นอุปกรณ์เชื่อมสถานีเครือข่ายที่ใช้โทโปโลยีแบบดาว เช่น อีเทอร์เน็ต 10BaseT ดังรูปข้างล่าง ฮับมีพอร์ตได้หลายแบบเช่นพอร์ต RJ-45 ใช้กับสายคู่ตีเกลียวในเครือข่าย 10BaseT หรือพอร์ตไฟเบอร์ใช้กับเส้นใยนำแสงในเครือข่าย 10BaseFฮับเป็นอุปกรณ์ในระดับชั้นฟิสิคัลเช่นเดียวกับรีพีตเตอร์พัง รูปข้างล่างนี้ ด้วยเหตุผลนี้จึงมักเรียกฮับว่าเป็นมัลติพอร์ต
รีพีตเตอร์ หน้าที่ของฮับคือขยายสัญญาณและกระจายแพ็กเก็ตไปทุกพอร์ต ฮับใช้เชื่อมต่อเครือข่ายประเภทเดียวกันเท่านั้น เครือข่ายที่เชื่อมต่อด้วยฮับจะรวมเป็นเครือข่ายเดียวกันดังนั้นแพ็กเก็ตที่สร้างจากเครือข่ายหนึ่งจะผ่านฮับไปอีกเครือข่ายหนึ่ง


Bridge

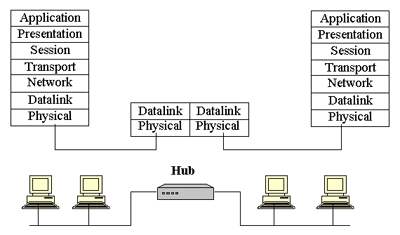

          บริดจ์ (bridge) ทำหน้าที่เชื่อมเครือข่ายย่อยสองเครือข่ายเข้าด้วยกัน บริดจ์ทำงานในระดับชั้นเดทาลิงค์จึงสามารถใช้เชื่อมเครือข่ายประเภทเดียวกันหรือต่างกันได้ เช่นเชื่อมอีเทอร์เน็ตเข้ากับโทเค็นริง แบบจำลองการทำงานของบริดจ์แสดงได้ดังรูปที่ข้างล่างนี้
          เมื่อใช้บริดจ์เชื่อมเครือข่ายประเภทเดียวกัน บริดจ์จะตรวจสอบว่าจะนำส่งแพ็กเก็ตโดยฮาร์ดแวร์แอดเดรสปลายทางกับตารางเลือกเส้นทางที่บริดจ์สร้างขึ้น หากมีแพ็กเก็ตที่ต้องข้ามบริดจ์จากเครือข่ายหนึ่งไปยังอีกเครือข่ายหนึ่ง บริดจ์จะสำเนาแพ็กเก็ตบิตต่อบิตข้ามไปยังอีกเครือข่ายหนึ่งโดยไม่เปลี่ยนแปลงเฮดเดอร์หรือข้อมูล หากสถานีต้นทางและสถานีปลายทางอยู่ในเครือข่ายเดียวกัน บริดจ์จะได้รับแพ็กเก็ตแต่ไม่ส่งแพ็กเก็ตข้ามไปยังเครือข่ายอีกด้านหนึ่ง


            บริดจ์นำส่งบรอดคาสต์แพ็กเก็ตข้ามเครือข่ายโดยไม่ป้องกัน สถานีอีเทอร์เน็ตหรือโทเค็นริงต้องดำเนินการกับแพ็กเก็ต
ที่สถานีอื่นบรอดคาสต์มาให้ บรอดคาสต์แพ็กเก็ตมักเกิดจากการทำงานของโปรโตคอลเออาร์พี บูตพี หรืออาร์ไอพี            หากจำนวนบรอดคาสต์แพ็กเก็ตสูงจะส่งผลให้สมรรถนะการทำงานของสถานีในเครือข่ายลดลง
หากสถานีเครือข่ายสร้างบรอดคาสต์แพ็กเก็ตเกิดขึ้นพร้อมกันจำนวนมากหรือเรียกว่า พายุบรอดคาสต์ (broadcast storms)
จะส่งผลกระทบต่อเครือข่าย การสื่อสารในเครือข่ายจะช้าลงจนสังเกตได้หากมี
บรอดคาสต์แพ็กเก็ตตั้งแต่ 40 แพ็กเก็ตต่อวินาทีขึ้นไป หรือหากมีบรอดคาสต์แพ็กเก็ตในอัตรา 100 แพ็กเก็ตต่อวินาทีอาจ
ทำให้การสื่อสารทั้งหมดหยุดชะงักได้
           สวิตช์ทำหน้าที่เช่นเดียวกับบริดจ์ในการแบ่งเครือข่ายขนาดใหญ่ออกเป็นเครือข่ายย่อยและป้องกันไม่ให้มีการส่งเฟรมที่
ไม่จำเป็นจากเครือข่ายหนึ่งข้ามไปยังอีกเครือข่ายหนึ่ง สวิตช์มักประกอบด้วยพอร์ตจำนวนมาก ต่างจากบริดจ์ที่มีพอร์ตเพียง
2 พอร์ต แต่ละพอร์ตขอสวิตช์สามารถเชื่อมโยงระหว่างสวิตช์ด้วยกันหรือเชื่อมสถานีเข้าสู่สวิตช์โดยตรง สวิตช์บางรุ่นสามารถ
จัดแบ่งเครือข่ายย่อยตามแต่ละพอร์ตได้โดยใช้ (VLAN : Virtual Lan) ตามมาตรฐาน IEEE 802.1q
           คุณลักษณะสำคัญของสวิตช์คือมี อิเล็กทรอนิกส์สวิตช์ความเร็วสูงทำหน้าที่ส่งเฟรมจากพอร์ต ต้นทางสู่ปลายทางโดยไม่รบกวนพอร์ตอื่น ลักษณะนี้ต่างจากบริดจ์หรือเราเตอร์ซึ่งเฟรมถูกส่งจากพอร์ตหนึ่ง ไปอีกพอร์ตหนึ่งโดยอาศัยการประมวลผลของไมโครโปรเซสเซอร์


Routher

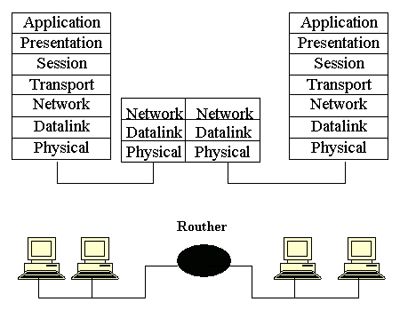

           เราเตอร์เป็นอุปกรณ์ที่ทำงานในระดับชั้นเน็ตเวิร์กตามรูปข้างล่างนี้ เราเตอร์ทำงานร่วมกับฮาร์ดแวร์ในระดับเดทาลิงค์
ได้หลายรูปแบบ หน้าที่ของเราเตอร์คือ จัดแบ่งเครือข่ายและเลือกเส้นทางที่เหมาะสมเพื่อนำส่งแพ็กเก็ต เราเตอร์จะป้องกันการบรอดคาสต์แพ็กเก็ตจากเครือข่ายหนึ่งไม่ให้ข้ามมายังอีกเครือข่ายหนึ่ง


            ในอินเทอร์เน็ตมักเรียกเราเตอร์ว่า ไอพีเราเตอร์ (IP router) เนื่องจากเราเตอร์ทำงานตามข้อกำหนดของ
โปรโตคอลไอพี เราเตอร์ทำหน้าที่เลือกเส้นทางโดยสร้างแผนที่เครือข่ายและเก็บอยู่ในรูปตารางเส้นทาง เมื่อเราเตอร์ได้รับแพ็กเก็ตก็จะตรวจสอบแอดเดรสปลายทางและส่งแพ็กเก็ตไปยังอินเทอร์เฟสที่เป็น
ช่องทางไปสู่เครือข่ายปลายทาง เราเตอร์ประกอบด้วยหลายอินเทอร์เฟสเพื่อเชื่อมต่อกับเครือข่ายต่าง
ชนิดเข้าด้วยกันได้ ตัวอย่างเช่น อินเทอร์เฟสอีเทอร์เน็ต โทเค็นริง เอฟดีดีไอ เอทีเอ็ม หรือ
อินเทอร์เฟสแบบอนุกรม เป็นต้น
            ซอฟต์แวร์ในเราเตอร์จะรับแพ็กเก็ตและเก็บเข้าบัฟเฟอร์ก่อนนำไปประมวลผล วิธีนี้ต่างจากสวิตช์ซึ่งอาศัยฮาร์ดแวร์ตรวจแอดเดรสปลายทางของแพ็กเก็ตและ “สวิตช์” แพ็กเก็ตนั้นจากพอร์ตหนึ่งไปสู่อีกพอร์ตหนึ่ง


OSI Model
            ระบบสื่อสารข้อมูลในเครือข่ายคอมพิวเตอร์ประกอบด้วยทั้งฮาร์ดแวร์และซอฟต์แวร์ที่ซับซ้อน การมองภาพของระบบโดยรวมทั้งหมดเป็นหน่วยใหญ่ย่อมยากต่อการทำความเข้าใจ การใช้แบบอ้างอิงที่แบ่งระบบออกเป็นส่วนย่อยจะช่วยลดความซับซ้อนและสร้างความเข้าใจได้ง่ายกว่า
โครงสร้างมาตรฐานในการสื่อสารข้อมูลทางคอมพิวเตอร์ที่เรียกว่า OSI (Open System Interconnection)
ที่ถูกกำหนดขึ้นโดย ISO (International Standard Organization) ซึ่งเป็นหน่วยงานกำหนดมาตรฐานสากล โดยมีวัตถุประสงค์ให้ผู้ผลิตทำการผลิตอุปกรณ์คอมพิวเตอร์ให้อยู่ในมาตรฐานเดียวกัน เพื่อให้สามารถ
ใช้งานร่วมกันได้ หากไม่มี OSI แล้วการนำอุปกรณ์คอมพิวเตอร์ต่างยี่ห้อกันมาใช้ร่วมกันคงจะเป็นไปได้ยาก

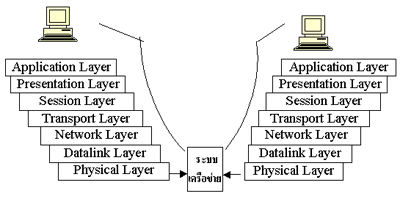

             โครงสร้างของ OSI จะแบ่งออกเป็น 7 ชั้นตามรูป สมมติว่าในการส่งข้อมูลจากคอมพิวเตอร์เครื่องหนึ่งไปยังอีกเครื่องหนึ่ง ข้อมูลที่ต้องการส่งจะเข้าสู่การทำงานของชั้นบนสุดก่อน (Application Layer) จากนั้นจึงค่อย ๆ ไหลลงไปเรื่อย ๆ สู่ชั้นที่ต่ำกว่า ผ่านกรรมวิธีการจัดข้อมูลในแต่ละชั้น จนกระทั่งไปถึงชั้นล่างสุด (Physical Layer) ข้อมูลจึงถูกปล่อยออกสู่ระบบเครือข่ายไป เครื่องคอมพิวเตอร์ปลายทางจะรับข้อมูลที่ส่งมาโดยเข้าสู่การทำงานของชั้นล่างสุดก่อน (Physical Layer) จากนั้นจึงทยอยส่งต่อขึ้นไปสู่ชั้นที่เหนือว่าเรื่อย ๆ ผ่านกรรมวิธีการจัดการข้อมูลในแต่ละชั้น จนกระทั่งถึงชั้นบนสุด
(Application Layer) จึงถือว่าเสร็จสิ้นการรับส่งข้อมูลโดยสมบูรณ์

รายละเอียดโดยสังเขปของแต่ละชั้นมีดังนี้คือ
             1. Physical Layer เป็นชั้นล่างสุดที่ว่าด้วยการติดต่อกับฮาร์ดแวร์ การกำหนดคุณทางกายภาพของสื่อประเภทต่าง ๆ ที่ใช้การรับส่งข้อมูล เช่น ใช้สายสัญญาณแบบไหน มีความเร็วในการรับส่งข้อมูลเท่าไร เป็นต้น ข้อมูลที่รับส่งในชั้นนี้จะเป็นข้อมูลในระดับฮาร์ดแวร์ ซึ่งจะเห็นเป็นทีละบิตเรียงต่อกันไปในลักษณะของ ‘0’ หรือ ‘1’
             2. Data Link Layer เป็นชั้นที่ว่าด้วยการรวบกลุ่มเข้าด้วยกันเป็นชุดที่เรียกว่า “เฟรม” (Frame) เพื่อเตรียมส่งออกทางเครือข่ายโดยผ่ายทาง Physical Layer นอกจากนี้ยังทำหน้าที่ตรวจสอบและแก้ไขข้อผิดพลาดของข้อมูลที่มาจากระดับของ Physical Layer
             3. Network Layer เป็นชั้นที่ว่าด้วยการแยกแยะความแตกต่างของคอมพิวเตอร์แต่ละตัวในเครือข่ายโดยอาศัยโดยอาศัยหมายเลข
ประจำเครื่องหรือ Address และยังกำหนดเส้นทางในการวิ่งของข้อมูลในเครือข่ายจากต้นทางถึงปลายทาง ข้อมูลใน
ชั้นนี้จะเรียกว่า “แพ็กเก็ต” (Packet)
             4. Transport Layer เป็นชั้นที่ว่าด้วยการแบ่งข้อมูลที่ได้รับมาจาก Session Layer ที่โดยมากจะมีขนาดใหญ่ให้กลายเป็นแพ็กเก็ตที่มีขนาดคงที่ก่อนจะส่งต่อให้ Network Layer ส่วนในแง่ของการรับข้อมูล Transport Layer จะทำการต่อคืนแพ็กเก็ตต่าง ๆ ที่ได้รับให้อยู่ในรูปแบบของข้อมูลดั้งเดิม นอกจากนี้ยังมีการจัดการเกี่ยวกับแพ็กเก็ตอื่น ๆ อีก เช่น การตรวจสอบและแก้ไขข้อผิดพลาด การจัดลำดับและการควบคุมความเร็วในการรับส่ง
             5. Session Layer เป็นชั้นที่ว่าด้วยวิธีการจับคู่หรือเชื่อมโยงแอพพลิเคชั่นที่อยู่ต่างเครื่องกัน เพื่อให้สามารถแยกแยะได้ว่าข้อมูลที่ได้รับมาควรจะเป็นของแอพพลิเคชั่นคู่ไหนได้ ทำให้เราสามารถเรียกใช้โปรแกรมสำหรับการสื่อสารพร้อมกันหลายตัวได้ เช่น เราสามารถเปิดโปรแกรมบราวเซอร์ พร้อมกับอ่านอีเมล์ได้พร้อม ๆ กัน
             6. Presentation Layer เป็นชั้นที่ว่าด้วยการจัดรูปแบบข้อมูลที่รับมาจาก Session layer ให้อยู่ในรูปแบบที่แอพพลิเคชั่นแต่ละตัวสามารถเข้าใจได้
             7. Application Layer เป็นชั้นที่ว่าด้วยการติดต่อกับแอพพลิเคชั่นหรือโปรแกรมต่าง ๆ เช่น บราวเซอร์ อีเมล์ FTP และ
Telnet เป็นต้น

             จากการเปรียบเทียบโครงสร้างของ TCP/IP กับ OSI นั้นพบว่า TCP/IP มีจำนวนชั้นในโครงสร้างที่น้อยกว่า OSI
ซึ่งเหตุผลก็คือ TCP/IP เป็นโปรโตคอลที่ใช้กันมาก่อนที่จะ OSI เกิดขึ้น สำหรับรายละเอียดโครงสร้างของ TCP/IP
หรือ Protocol Suite ทั้ง 4 ระดับ มีดังต่อไปนี้

Process/Application Layer
             คือชั้นที่ทำงานเทียบเท่า Application Layer และ Presentation Layer ของ OSI ซึ่งจะรับรองการทำงานของ
แอพพลิเคชั่นต่าง ๆ ไม่ว่าจะเป็นแอพพลิเคชั่นที่รันอยู่ในเครื่องแม่ข่ายในลักษณะของโปรเซสที่จะคอยให้บริการ
กับเครื่องลูกข่าย เช่น โปรแกรมบราวเซอร์, E-mail, FTP และ Telnet เป็นต้น
โปรโตคอลที่ทำงานในชั้นนี้ได้แก่ FTP, Telnet, HTTP และ SMTP นอกจากนี้ยังมีโปรโตคอลที่ทำหน้าที่อำนวย
ความสะดวกต่าง ๆ อีก เช่น DNS และ DHCP ตามที่ได้อธิบายไว้แล้วในบทก่อนหน้านี้

Host-to Host Layer
             คือชั้นที่ทำงานเทียบเท่ากับ Session Layer และ Transport Layer ของ OSI ที่ช่วยให้แอพพลิเคชั่นต่าง ๆ ที่รับอยู่ใน
เครื่องแม่ข่าย สามารถรองรับการให้บริการกับเครื่องลูกได้หลาย ๆ เครื่องพร้อมกันโดยที่ข้อมูลไม่ปนกัน ในชั้นนี้ยังประกอบด้วยโปรโตคอลย่อยอีก 2 ตัวคือ TCP และ UDP (User Datagram Protocol) สำหรับ TCP/IP จะทำหน้าที่ในลักษณะของ Connection Oriented ซึ่งเวลาที่จะติดต่อสื่อสารกันต้องมีการเชื่อมโยงผู้รับกับผู้ส่งเข้าด้วย
กันก่อน เปรียบเหมือนการใช้โทรศัพท์ที่ต้องมีการหมุนเลขหมายก่อนจึงจะคุยกันได้ ทำให้การรับส่งข้อมูลมีความถูกต้องครบถ้วนและเชื่อถือได้ แต่ภาระของการทำงานของโปรโตคอลในขั้นตอนต่าง ๆ จะมากขึ้นตามไปด้วย
             ในส่วนของ UDP นั้นจะทำหน้าที่ลักษณะของ Connectionless Oriented ซึ่งเปรียบเสมือนการส่งจดหมาย คือไม่ต้องมีการเชื่อมโยงผู้รับกับผู้ส่งเข้าด้วยกันก่อน และไม่มีการตรวจสอบความถูกต้องและครบถ้วนของข้อมูล ซึ่งข้อดีคือไม่เป็นภาระหรือโหลดทำงานของเครื่องมากนัก แต่ก็มีข้อเสียคือข้อมูลอาจสูญหายระหว่างทางได้ ดังนั้นแอพพลิเคชั่นที่ใช้ UDP จะต้องตรวจสอบความถูกต้องและครบถ้วนของข้อมูลเอง

Internet Layer
             คือชั้นที่ทำหน้าที่เทียบเท่า Network Layer ของ OSI โดยรับผิดชอบทางด้านการส่งข้อมูลข้ามไปข้ามมาระหว่างเครือข่าย และรวมถึงภายในเครือข่ายด้วย การทำงานในชั้นนี้จะมีโปรโตคอลคือ IP และ ICMP (Internet Control Message
Protocol) โดยมีโปรโตคอล IP จะอาศัยหมายเลขเครือข่ายและหมายเลขประจำเครื่องที่เรียกรวมกันว่า IP Address เพื่อใช้ในการกำหนดเส้นทางการวิ่งของข้อมูลการทำงานของ IP จะเกี่ยวข้องกับอุปกรณ์ประเภท Router หรือ
Gateway เป็นหลัก สำหรับ ICMP คือโปรโตคอลที่ช่วยอำนวยความสะดวกในการตรวจสอบสถานการณ์ทำงานของเครือข่าย ตัวอย่างโปรแกรมที่ใช้ ICMP คือโปรแกรม Ping ที่ไว้ใช้สำหรับตรวจสอบว่าเครื่องคอมพิวเตอร์ใด ๆ ในเครือข่ายยังทำงานอยู่หรือไม่ โดยโปรแกรม Ping จะส่ง Message ไปที่เครื่องที่ต้องการตรวจสอบแล้วรอรับ Message ตอบกลับมาภายในเวลาที่กำหนด หากไม่มีอะไรตอบกลับมาก็จะถือว่าไม่สามารถติดต่อกับเครื่องนั้น ๆ ได้ ซึ่งอาจเป็นได้หลายสาเหตุ เช่นเครื่องไม่ได้เปิด หรือเครือข่ายมีปัญหา เป็นต้น

Network Access Layer
             คือส่วนที่เกี่ยวข้องกับโปรโตคอลในระดับล่างที่เกี่ยวข้องกับระบบ LAN โดยเทียบได้กับชั้นที่ 1 และ 2 ของ OSI ซึ่งได้แก่
ระบบ LAN แบบอีเธอร์เน็ต (Ethernet) หรือ แบบ Token-Ring นั่นเอง
