Rectificación
Es el proceso de convertir CA en CD por medio de dispositivos electrónicos se pude hacer tanto en media onda como en onda completa monofásica o trifásica para realizar esta conversión se pueden utilizar diodos y los podemos utilizar en una configuración sencilla como en una configuración puente. Para el caso de diseñar fuentes se recomienda una configuración onda completa y en especial configuraciones puente

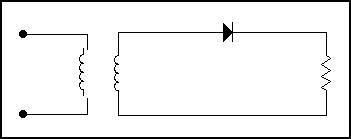

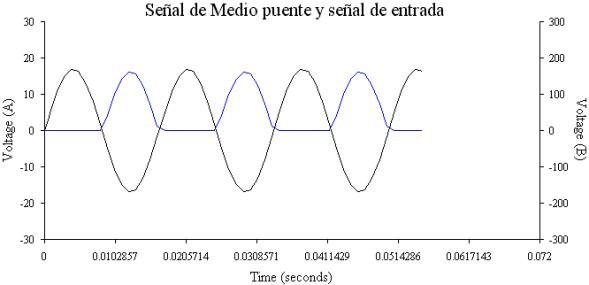

Rectificador de media onda
|
|
VAC = Voltaje Eficaz Vo = Vprom = Volt. Promedio Im = Corriente máxima Vm = Voltaje máximo |
|
RL = Resistencia de carga Rd = Resistencia dinámica |
Vprom = 0.318Vm VAC = 0.5 Vm |
Iprom = 0.318 Im IAC = 0.5 Vm |
Rectificador de onda completa
Rectificador 2
diodos

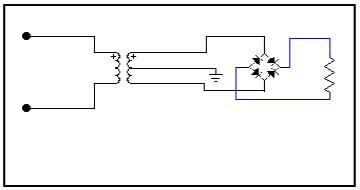

Rectificador puente
completo

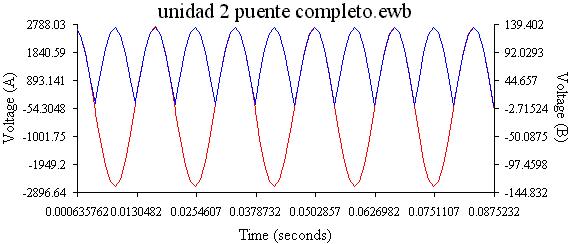

Señal de salida en un rectificador de onda completa
|
VAC = 0.7071Vm PAC = I2ARL |
Iprom = 0.638 Im IAC = 0.7071 Im |
Se tiene un trasformador en configuración reductora donde V1 = 127v a 60 Hz la relación de transformación es de 1:10 donde la resistencia dinámica de los diodos es igual a 13 omhs la resistencia de carga es igual a 500 omhs, calcular la corriente Im el voltaje Vm, la potencia en el voltaje promedio en base a estos cálculos o ver en un manual el tipo de diodos que se necesitan.
|
Rd = 13 omhs RL = 500 omhs Vin = 127 v |
Vm = Im = |
|
|
Vprom = 0.638 Vm = 11.45 IDC = 0.638 Im = 22.23mA |
|
PDC = (22.23m)2(500) = 0.245 w |
|
Filtraje
Consideraciones generales sobre un filtro. Un circuito rectificador es necesario para convertir una señal que tiene un valor promedio de 0 a una que tiene un valor diferente de 0, sin embargo la señal de Vcc pulsante no es una señal de Vcc pura, aun con una buena presentación.
El filtraje se puede realizar con un capacitor simple. Este capacitor cumple con la función de mantener el voltaje que fluye por la carga. Este filtraje también se puede realizar con filtros llamados p con una configuración RC y LC.

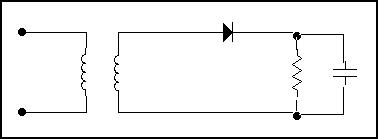

Filtro simple (capacitor electrolítico)
Por cada Amper se recomienda 1,000 µf

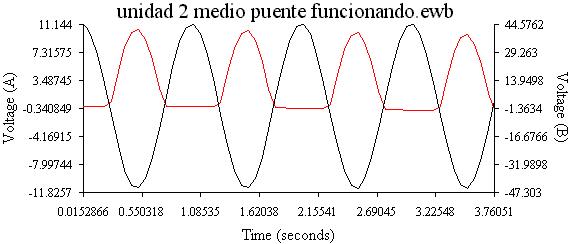

Señal de respuesta en media onda
td = tiempo de carga del diodo sobre el capacitor = RLC
trc = tiempo de descarga del capacitor sobre la carga
Señal de respuesta en onda completa
Respuesta de los capacitores
|
|
i = 0 t £ 0 |

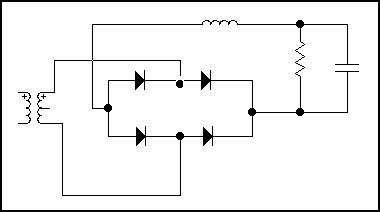

t Filtraje con L y C
L à No permite que la corriente varié en forma instantánea
C à No permite que el voltaje varié en forma instantánea
Formulas
|
XL = 2 p fL Z = XL – XC VO rizo = IXC |
XC = (2pfL)-1 I = Vin / Z |
Z à Impedancia total del CKT I à Corriente Total VO rizo à Voltaje de rizo de salida XL à Impedancia inductiva XC à Impedancia capacitaba |
Ejemplo: Calcular el voltaje de rizo de salida si se tiene un Vcc in de 40v, un voltaje de entrada de rizo de 2.5 Vrms, el valor de C es de 50 µF y L es de 10 Henrios.

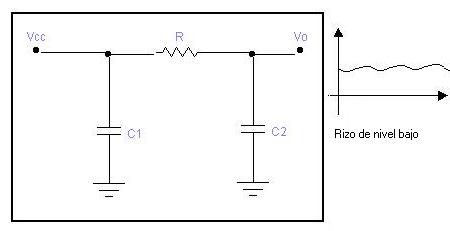

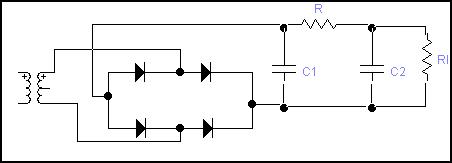

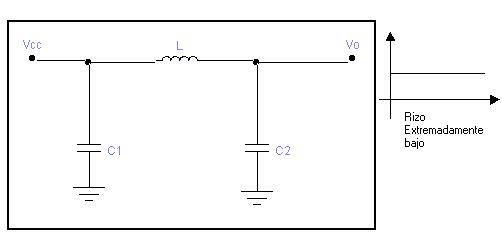

Filtro p
Por lo general se utiliza el filtro p para suavizar mas la señal de C.D. de la fuente, por lo general se utiliza un capacitor de un valor grande para obtener voltaje de rizo de aproximadamente = 0 y C2 se calcula con formulas conocidas.
Una ventaja de utilizar este tipo de filtros es que se mantiene constante tanto la corriente como el voltaje.
Se utiliza un filtro p LC para mantener grandes corriente, la bobina que se utiliza en este caso que es grande es una desventaja, ya que aumenta el costo, y también aumenta el costo del capacitor de salida. Si se quiere tener unpoco mas de economía se puede tener un filtro p en configuración RC, el rizo de entrada del filtro tienen un voltaje de entrada de casi cero en el rizo de salida, la potencia de disipación es muy grande, ya que hay un aumento en la corriente; la regulación es pobre, pero es económica y se puede utilizar para manejar niveles de potencia bajos.
|
|
|
|
|
|
