Tipos de configuraciones:

Cuando se habla de la configuración de un robot, se habla de la forma física que se le ha dado al brazo del robot. El brazo del manipulador puede presentar cuatro configuraciones clásicas: la cartesiana, la cilíndrica, la polar y la angular

1.Configuración cartesiana:



Posee tres movimientos lineales, es decir, tiene tres grados de libertad, los cuales corresponden a los movimientos localizados en los ejes X, Y y Z. Los movimientos que realiza este robot entre un punto y otro son con base en interpolaciones lineales. Interpolación en este caso, significa el tipo de trayectoria que realiza el manipulador cuando se desplaza entre un punto y otro. A la trayectoria realizada en línea recta se le conoce como interpolación lineal y a la trayectoria hecha de acuerdo con el tipo de movimientos que tienen sus articulaciones se le llama interpolación por articulación.

2.Configuración cilíndrica :

Puede realizar dos movimientos lineales y uno rotacional, o sea, que presenta tres grados de libertad. El robot de configuración cilíndrica está diseñado para ejecutar los movimientos conocidos como interpolación lineal e interpolación por articulación. La interpolación por articulación se lleva a cabo por medio de la primera articulación, ya que ésta puede realizar un movimiento rotacional (ver movimiento A en el dibujo siguiente).

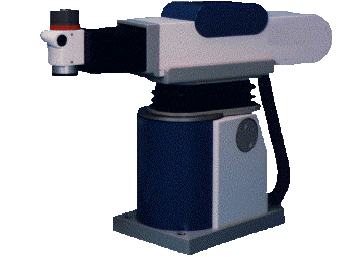

Ejemplo de un robot de configuración cilíndrica:

3.Configuración polar:

Tiene varias articulaciones. Cada una de ellas puede realizar un movimiento distinto: rotacional, angular y lineal. Este robot utiliza la interpolación por articulación para moverse en sus dos primeras articulaciones y la interpolación lineal para la extensión y retracción.

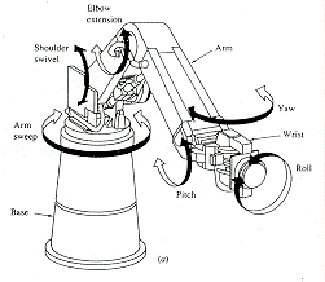

4.Configuración angular (o de brazo articulado):

Presenta una articulación con movimiento rotacional y dos angulares. Aunque el brazo articulado puede realizar el movimiento llamado interpolación lineal (para lo cual requiere mover simultáneamente dos o tres de sus articulaciones), el movimiento natural es el de interpolación por articulación, tanto rotacional como angular.

Además de las cuatro configuraciones clásicas mencionadas, existen otras configuraciones llamadas no clásicas. El ejemplo más común de una configuración no clásica lo representa el robot tipo SCARA, cuyas siglas significan: Selective apliance arm robot for asembly. Este brazo puede realizar movimiento horizontales de mayor alcance debido a sus dos articulaciones rotacionales. El robot de configuración SCARA también puede hacer un movimiento lineal (mediante su tercer articulación).

Ejemplo de robot SCARA

Volumen de Trabajo

Para acercarnos más al conocimiento de los robots industriales, es preciso tocar el tema que se refiere al volumen de trabajo y la precisión de movimiento. Entre las características que identifican a un robot se encuentran su volumen de trabajo y ciertos parámetros como el control de resolución, la exactitud y la repetibilidad. El volumen de trabajo de un robot se refiere únicamente al espacio dentro del cual puede desplazarse el extremo de su muñeca. Para determinar el volumen de trabajo no se toma en cuenta el efector final. La razón de ello es que a la muñeca del robot se le pueden adaptar “gripers” de distintos tamaños. Para ilustrar lo que se conoce como volumen de trabajo regular y volumen de trabajo irregular, tomaremos como modelos varios robots.

El robot cartesiano y el robot cilíndrico presentan volúmenes de trabajo regulares. El robot cartesiano genera una figura cúbica.

El robot de configuración cilíndrica presenta un volumen de trabajo parecido a un cilindro (normalmente este robot no tiene una rotación de 360°)

Por su parte, los robots que poseen una configuración polar, los de brazo articulado y los modelos SCARA presentan un volumen de trabajo irregular.

Precisión de Movimientos:

La precisión de movimientos en un robot industrial depende de tres factores: la resolución espacial, la exactitud y la repetibilidad.

La resolución espacial se define como el incremento más pequeño de movimiento que puede ejecutar un robot.

La resolución espacial depende directamente del control del sistema y de las inexactitudes mecánicas del robot.

La resolución espacial depende del control del sistema porque éste, precisamente, es el medio para controlar, todos los incrementos individuales de una articulación.

La resolución espacial también depende -como se había dicho-, de las inexactitudes mecánicas.

Las inexactitudes mecánicas se encuentran estrechamente relacionadas con la calidad de los componentes que conforman las uniones y las articulaciones.

Como ejemplos de inexactitudes mecánicas pueden citarse la holgura de los engranes, las tensiones en las poleas, las fugas de fluidos, etcétera.

Sistemas de Impulsión:

Los más comunes son tres: impulsión hidráulica, impulsión eléctrica e impulsión neumática. El sistema de impulsión hidráulica es en la que se utiliza un fluido, generalmente un tipo de aceite, para que el robot pueda movilizar sus mecanismos. La impulsión hidráulica se utiliza para robots grandes, los cuales presentan mayor velocidad y mayor resistencia mecánica.

Se le da el nombre de impulsión eléctrica cuando se usa la energía eléctrica para que el robot ejecute sus movimientos. La impulsión eléctrica se utiliza para robots de tamaño mediano, pues éstos no requieren de tanta velocidad ni potencia como los robots diseñados para funcionar con impulsión hidráulica. Los robots que usan la energía eléctrica se caracterizan por una mayor exactitud y repetibilidad.

Solo resta hablar de aquellos robots que se valen de la impulsión neumática para realizar sus funciones. En la impulsión neumática se comprime el aire abastecido por un compresor, el cual viaja a través de mangueras. Los robots pequeños están diseñados para funcionar por medio de la impulsión neumática. Los robots que funcionan con impulsión neumática están limitados a operaciones como la de tomar y situar ciertos elementos.

Es importante señalar que no todos los elementos que forman el robot pueden tener el mismo tipo de impulsión.
