การกระจายคลื่นวิทยุ

          เมื่อมีกระแสไฟฟ้าสลับไหลผ่านลวดตัวนำ จะก่อให้เกิดสนามไฟฟ้าขึ้นรอบ ๆ ลวดตัวนำนั้น   สนามไฟฟ้านี้จะเพิ่มความเข้มสูงขึ้น แล้วค่อย ๆ ลดลงและสลับทิศทางในที่สุด สลับกันไปเรื่อย ๆตามกระแสไฟฟ้าที่ไหลสลับเข้าในลวดตัวนำ   ขณะเดียวกันสนามแม่เหล็กก็จะเกิดขึ้นรอบ ๆ ลวดตัวนำในลักษณะเดียวกับสนามไฟฟ้า  ในกรณีแหล่งกำเนิดไฟฟ้ากระแสสลับ คือ เครื่องส่งวิทยุ ซึ่งต่อกำลังงานไปยังลวดตัวนำที่เรียกว่าสายอากาศ  โดยอาศัยสายส่ง กระแสไฟฟ้าสลับซึ่งไหลในสายอากาศ จะสร้างสนามแม่เหล็กและสนามไฟฟ้า  ดังนั้นคลื่นวิทยุที่กระจายออกจากสายอากาศจะประกอบด้วยสนามไฟฟ้าซึ่งเขียนแทนด้วย E  และสนามแม่เหล็กซึ่งเขียนแทนด้วย H

H-Plane.gif - 5.1 K E-Plane.gif - 5.5 K

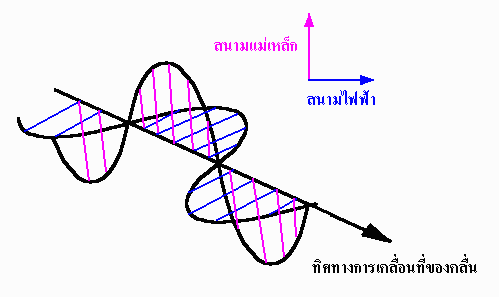

รูปที่    1    โครงสร้างของคลื่นวิทยุ

          จากรูปที่   1    แสดงให้เห็นลักษณะโครงสร้างของคลื่นวิทยุที่กระจายออกจากสายอากาศ   สนามไฟฟ้าอยู่ในระนาบแนวนอน ใน ขณะที่ สนามแม่เหล็ก อยู่ใน ระนาบ แนวตั้ง  นั่นคือ สนาม ไฟฟ้า กับ สนาม แม่เหล็ก จะ ตั้งฉาก ซึ่งกัน และกัน ไปตลอด และ ทั้งคู่ จะ ตั้งฉาก กับ ทิศทาง การ เคลื่อนที่ ของ คลื่น
