A Nave Incom T-16 Skyhopper do Filme Guerra nas Estrelas
Na foto ao lado você ver Luke Skywalker segurando uma miniatura de T-16.
Na foto abaixo, você pode ver George Lucas (diretor de Guerra nas Estrelas e dono da ILM) supervisionando uma miniatura de T-16.
Esta miniatura foi escolhida como primeira sugestão para você treinar modelagem artesanal de miniaturas de veículos porque ela tem as formas básicas bastante simples e de fácil construção. Além disso, você poderá treinar algumas técnicas de Modelagem Artesanal comentadas no Mini-Curso de Construção de Miniaturas Artesanais. É claro que a maneira aqui proposta não é a única. Você poderá tentar utilizar qualquer outra técnica que você julgue ser mais adequada. As técnicas que serão usadas para se construir esta miniatura serão: Técnica da Laminagem e a Técnica do Encaixotar. Materiais que você irá precisar:

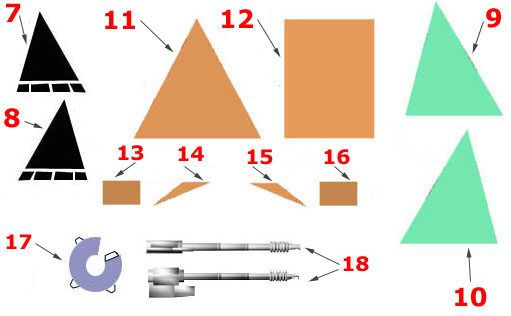

Abaixo você pode ver os planos de construção da miniatura. Após imprimi-los com a sua impressora a jato de tinta, eles servirão como molde para você cortar os materiais. Caso você queira construir a miniatura em maior tamanho, basta ampliar os desenhos numa máquina xerox. Se desejar ver as figuras em tamanho aumentado, basta clicar nelas.

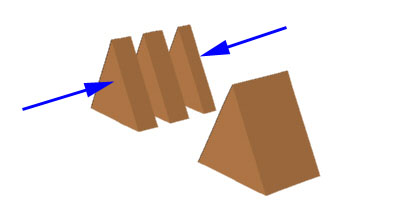

Primeiro vamos construir o corpo principal da nave usando a Técnica da Laminagem. Para construi-lo você pode usar isopor, madeira ou plástico. Como sugestão, usaremos chapas de isopor que podem ser compradas em papelarias. Procure usar espessuras de pelo menos 1 cm. Você deverá cortar o isopor usando as figuras de número 11 e 12 na planta de construção como referência. Corte tantos quanto necessários de acordo com a figura 11 e os cole juntos até que fiquem com espessura da figura 12. Veja o esquema abaixo. Corte três triângulos de isopor de acordo com a figura 11 (o número de triângulos dependerá da espessura de seu isopor). Depois cole os triângulos com cola quente ou com cola de isopor (que você pode comprar em papelarias) até que tudo fique com espessura da figura 12.
Depois que estiver pronto, você deverá preparar o isopor para que ele possa receber as outras partes que serão coladas e também para que possa ser pintado. Use uma lixa d'água 400 e lixe delicadamente esta peça de isopor. Depois passe uma demão de tinta látex para parede. Espere secar e aplique novamente. Depois de seca, aplique massa corrida para parede, preenchendo todas as irregularidades da peça, tampando todos os buracos. Lixe em seguida com lixa d'água 600. Procure usar a massa corrida e a lixa para tentar tirar um pouco da aparência de superfície rugosa que caracteriza o isopor. Quando a superfície do isopor estiver lisa o suficiente e sem a aparência rugosa, ela já estará pronta. Para saber mais como preparar o isopor, visite a página Trabalho com Isopor do Mini-Curso de Miniaturas da MSFX. Depois que o corpo central da nave está pronto, o próximo passo será colar as partes adicionais. Para isso, usaremos uma outra variedade da Técnica da Laminagem. Usando as figura 3 e 4 como referência, recorte dois retângulos de plástico. Um retângulo será para a direita e outro será para a esquerda. Você pode usar qualquer plástico de 1 mm de espessura. Um boa sugestão seria usar o PP (Polipropileno), que você pode facilmente obter de vasilhames de margarina (caixinhas de margarina comuns). Depois que você recortou os retângulos de plástico, desenhe com lápis as linhas dos painéis dentro deste retângulos de acordo com as figuras 3 e 4 (representadas pelas linhas pretas dentro destas figuras). Lembre-se que o retângulo indicado pelo número 3 fica a esquerda e o 4 a direita. Depois que você desenhou as linhas com lápis, use uma chave de fenda coma ponta afiada e risque, usando uma régua, sobre as linhas que você desenhou com lápis, formando-se assim, sulcos. Depois de pronto, você deverá colar os retângulos já com os riscos internos sobre o corpo central de isopor da nave, de acordo com o esquema abaixo. Para colar, use super-cola (tipo "Super-Bonder").
O próximo passo será construir as asas da nave. Veja que nos planos de construção, os números 1 e 2 representam os dois lados da asa de cima. Estas figuras servirão como guia para você cortar a asa e também para você criar os detalhes de painéis riscados (indicados pelas linhas pretas). Uma boa sugestão de material que você poderá usar para construir a asa é o PP (Polipropileno), que você pode facilmente obter de vasilhames de Tupperware, você sabe, aquelas vasilhas de plástico usadas para guardar alimentos na geladeira. Estes plásticos são bons pois eles tem um espessura adequada, ou seja, não são nem muito finos e nem muito grossos. Depois que você cortou a asa de plástico de acordo com as figuras 1 e 2, use-as como referência para fazer os riscos internos (detalhes dos painéis - são representados nas figuras pelaas linhas pretas). Faça da mesma forma como foi explicado anteriormente: trace com lápis ou caneta (usando também a régua) e depois risque com a ponta de uma chave de fenda bem afiada, para se criar sulcos sobre as linhas. Faça da mesma forma para se criar as asas laterais indicadas pelas figuras 5 e 6. Mas lembre-se que: a figura 6 representa os riscos dos painéis da parte de cima da asa da direita e da parte de baixo da asa esquerda. A figura 5 representa a os riscos dos painéis da parte de cima da asa da esquerda e da parte de baixo da asa da direita. Para construir os apoios das asas (figuras 14 e 15), use as figuras 14 e 15 como referência. Corte seguindo os contornos destas figuras, triângulos de plástico (PP, isto é Polipropileno de vasilhas Tupperware) e cole-os juntos até ficar com a espessura indicada pelas figuras 13 ou 16. Para colar os diversos triângulos juntos, use super-cola (tipo "Super-Bonder"). Dessa forma, estaremos usando uma variedade da Técnica da Laminagem. Para construir a parte da cabine da nave, use as figuras 9 e 10 como referência. Corte então seguindo os seus contornos usando plástico PP (Polipropileno, isto é, o plástico de vasilhas Tupperware). Lembre-se que a figura 9 representa a parte direita da cabine e 10 a parte esquerda. O próximo passo será construir a turbina da nave. Você deverá seguir a figura 17 e cortar em plástico PP (Polipropileno) de caixas de margarina. Veja que a figura 17 representa um círculo aberto. A turbina será formada encontrando-se uma ponta do círculo com a outra ponta. Note que na figura existem 4 "orelhinhas". Uma maior e 3 menores. A orelha maior servirá para fixar uma ponta do círculo com a outra. Assim, passe cola nesta orelha maior e fixe-a na parte interior da outra ponta. Assim, se formará uma espécie de taça ou copo com as duas extremidades abertas. As outras 3 orelhinhas deverão ser dobradas para dentro da taça e servirão de apoio para você colar a turbina no corpo central da nave. Para colar use super-cola. Uma vez que todas as peças foram cortadas e preparadas, vamos à montagem. Em algumas partes da montagem usaremos a Técnica do Encaixotar. Cole os suportes das asas (indicados pelos números 14 e 15) entre as asas laterais e o corpo central da nave conforme a figura abaixo. Para colar, use super-cola.
Cole a asa superior na parte de cima e da frente do corpo central da nave com super-cola. Depois vem a montagem da cabine. Usando as figuras 7 e 8 como moldes, recorte-as em plástico, usando para isso, o PET, que é o plástico transparente de garrafas de refrigerantes de 2 litros. Procure usar plásticos de garrafas que não sejam verdes. Estes plásticos servirão como janelas para a cabine. Depois de cortados, pinte-os de preto em apenas uma das faces. Em seguida, usando super-cola, cole os plásticos sobre as laterais da cabine (indicadas pelas figuras 9 e 10), conforme o esquema abaixo. Mas lembre-se que a face que deverá ser colada será a pintada de preto (e claro, após estar seca). Você poderá usar tinta preta de spray de lata, ou tinta acrílica para tela ou esmalte sintético para pintar carros. Lembre-se que a figura 7 deve ser colada na 9 e a 8 na 10. Depois que você colou os plásticos, as laterais da cabine deverão ser coladas na parte da frente do corpo central da nave e na parte dianteira da asa superior, usando para isso, super-cola (tipo "Super-Bonder").

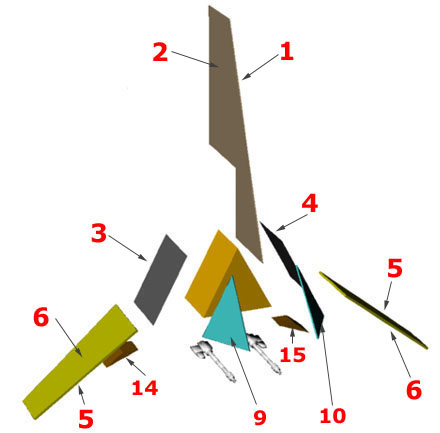

Para fazer os canos das metralhadoras, você pode usar os tubinhos de cotonetes (aqueles tubinhos de cor azul dos cotonetes) ou mesmo, cargas de caneta esferográfica. Para fazer a parte de trás das metralhadoras, você pode usar qualquer pedaço de plástico para criar um pequeno bloco em que os tubinhos serão colados. Veja que na ponta do cano da metralhadora tem um detalhe que lembra uma espiral. Para fazer este detalhe, use fio de cobre (aqueles usados para fazer fiação de energia elétrica de sua casa) e enrole um pedaço na ponta. Depois que as metralhadoras estiverem prontas, cole-as com super-cola na parte inferior do corpo da nave. Na figura abaixo você pode ver uma visão "explodida" da nave, com as suas diversas partes enumeradas. Este tipo de esquema lhe ajudará a entender onde e como cada peça se encaixará.
Abaixo você pode ver as diversas partes da nave já encaixadas nos seus devidos lugares.

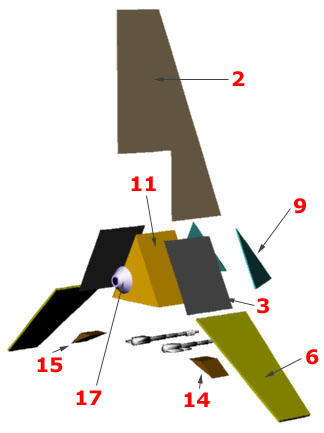

Note na figura abaixo a visão "explodida" da parte traseira da nave.

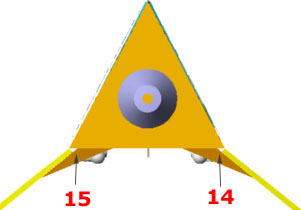

Na figura abaixo veja a nave com suas diversas partes encaixadas.
O próximo passo é pintar a miniatura. Você pode escolher duas opções, uma mais econômica (e menos profissional) e outra mais profissional. Se você quiser usar a forma econômica, você poderá pintar a miniatura com tinta látex para parede, isto é, a tinta que é usada para pintar casas. Compre tinta látex branca e corantes marca Xadrez de várias cores (azul, amarelo, vermelho, preto, verde, marrom, etc.). Assim, você poderá fazer qualquer tonalidade de cor sem precisar comprar uma lata de tinta para cada cor. Nesta técnica, você poderá usar pincel para pintar a miniatura. Se você quiser um acabamento profissional, você poderá usar tinta spray de lata ou tinta esmalte sintético ou outra tinta para pintura de carros com revólver para pintura ou aerógrafo. Mas lembre-se que você deverá preparar a superfície da miniatura para receber a pintura, usando lixas, massa para emassar e primer. Se você quiser saber mais como pintar uma miniatura de forma profissional, visite a página Pintando a Miniatura do Mini-Curso de Construção de Miniaturas Artesanais. Abaixo você poderá ver outros figuras da nave T-16. Para vê-las em tamanho ampliado, clique nelas.
