2. LAN CARD หรือ NETWORK INTERFACE CARD (NIC)

การที่จะทำให้เครื่องพีซีตั้งแต่ 2 เครื่องขึ้นไป ทำการเชื่อมต่อกันได้ ทั้งแบบ PC TO PC หรือแบบวง LAN (เครื่องพีซีหลายเครื่องเชื่อมต่อกัน) จำเป็นต้องใช้ LAN CARD ทั้งสิ้น โดย LAN CARD จะทำหน้าที่ในการอ้างถึงเครื่องพีซีทุกเครื่อง คล้ายกับเป็นตัวบอกบ้านเลขที่ประจำตัวเครื่องพีซี เพื่อให้การส่งข้อมูลไปยังเครื่องพีซีเครื่องใด ๆ ได้ไม่ผิดตัว แต่ถ้าจะใช้งาน INTERNET แล้วละก็ LAN CARD ไม่จำเป็นต้องใช้ครับ

การติดตั้ง LAN CARD แบ่งได้เป็นแบบ ISA และแบบ PCI โดย LAN CARD รุ่นใหม่ ๆ ในท้องตลาดขณะนี้ จะเป็นแบบ PCI ทั้งสิ้น การติดตั้งจะเหมือนกันทั้ง 2 แบบ มีขั้นตอนดังนี้
    1. เปิดฝาครอบเครื่อง
    2. เสียบ LAN CARD เข้าไปในช่อง ISA หรือ PCI (แล้วแต่กรณี) เสียบเข้าไปให้แน่น และไขน๊อตให้แน่นด้วยนะครับ
    3. เปิด POWER ของเครื่องพีซี
    1. เมื่อเข้าสู่ WINDOWS 9X แล้ว ให้คลิกปุ่ม START, SETTINGS ,CONTROL PANEL, ADD NEW HARDWARE , NEXT , เลือก NO , NEXT , NETWORK ADAPTERS, คลิกปุ่ม NEXT ,จะปรากฏหน้าต่าง SELECT DEVICE

      2. คลิกปุ่ม HAVE DISK

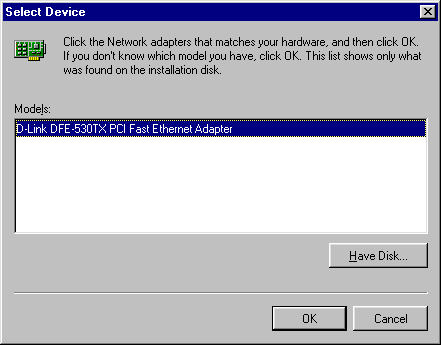

    2. ใส่แผ่น DISKETTE DRIVER เข้าไปใน DRIVE A: แล้วคลิกปุ่ม OK จะเห็นรูปที่ 9
      3.

      รูปที่ 9

    3. คลิกเลือกรุ่นที่ต้องการ แล้วคลิกปุ่ม OK จะได้รูปที่ 9.1
      4.

      รูปที่ 9.1

      15.1 คลิกปุ่ม NEXT จะปรากฏรูปที่ 10

      รูปที่ 10

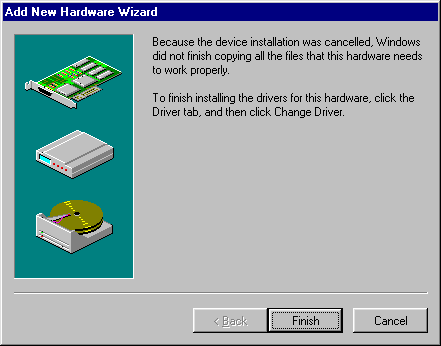

    4. คลิกปุ่ม FINISH

การทดสอบว่าติดตั้ง LAN CARD สมบูรณ์หรือไม่

    1. START, SETTINGS, CONTROL PANEL, SYSTEM
    2. คลิกแถบ DEVICE MANAGER
    3. คลิกเครื่องหมาย + หน้า NETWORK ADAPTER
    4. จะเห็น ชื่อ LAN CARD ปรากฏอยู่ใต้ข้อความ NETWORK ADAPTER หากท่านพบเครื่องหมายตกใจสีเหลืองปรากฏอยู่หน้าชื่อ LAN CARD แสดงว่า การติดตั้งครั้งนี้มีปัญหา ซึ่งสาเหตุมี 3 ประการคือ
      1. LAN CARD เสีย
      2. กำหนด LAN CARD ผิดรุ่น
      3. ADDRESS ชนกัน ซึ่งหมายถึง หมายเลขอุปกรณ์ต่าง ๆ ในเครื่องของท่านตัวใดตัวหนึ่ง ซึ่งอาจเป็น SOUND CARD หรือ VGA CARD อาจได้รับหมายเลขเดียวกันกับ LAN CARD

      หากไม่พบเครื่องหมายตกใจดังกล่าว แสดงว่า การติดตั้งสำเร็จแล้วครับ

    5. เมื่อท่านผ่านข้อ 4 มาแล้ว ควรจะปฏิบัติข้อนี้ด้วยทุกครั้ง โดยขั้นตอนนี้จะเป็นขั้นตอนสุดท้ายสำหรับการทดสอบว่า LAN CARD ติดตั้งสมบูรณ์หรือไม่ มีขั้นตอนดังนี้
      1. START, PROGRAMS, MS-DOS PROMPT
      2. จะเห็น C:\WINDOWS> ให้พิมพ์คำสั่งดังนี้

PING LOCALHOST แล้วกดปุ่ม ENTER จะเห็นข้อความดังนี้ จำนวน 4 บรรทัด

REPLY FORM 127.0.0.1: BYTES=32 TIME<10MS TTL=128



หากท่านพบข้อความด้านบนนี้ 4 บรรทัด แสดงความการติดตั้ง LAN CARD สมบูรณ์ 100% หากไม่พบข้อความตามนี้ ให้ลองติดตั้ง LAN CARD ใหม่ครับ

3. สาย NETWORK และ การ CROSS สาย UTP

สาย NETWORK ที่นิยมใช้กันมี 2 แบบ คือ COAXIAL (ลักษณะคล้ายสายอากาศทีวี) และ UTP เป็นสายที่นิยมใช้กันมากในปัจจุบัน สาย UTP 1 เส้น ประกอบด้วยสายทองแดง 8 เส้นที่ถูกหุ้มด้วยพลาสติกอ่อน มีสีที่ไม่ซ้ำกัน 8 สี

หาซื้อได้ง่าย หรือหากมีคีม 8 CORE ท่านสามารถใช้คีม 8 CORE ทำการต่อหัว (หัวที่ว่านี้เรียกว่าหัว RJ-45) เข้ากับสาย UTP ได้อย่างไม่ยากเย็นนัก

วิธีการต่อสาย UTP มี 2 แบบ คือ

    1. ต่อแบบตรง
    2. ต่อแบบไขว้

ต่อแบบตรง

สายที่ต่อแบบตรง ใช้สำหรับการต่อจากเครื่องพีซี ไปยัง HUB (ดูเรื่อง HUB ในหัวข้อถัดไป) การเรียงสาย UPT จะเป็นดังนี้

เส้นที่ 1 สีส้ม ------------------------------ต่อกับ--------------------------- สีส้ม เส้นที่ 1

เส้นที่ 2 สีขาวส้ม ------------------------------ต่อกับ--------------------------- สีขาวส้ม เส้นที่ 2

เส้นที่ 3 สีฟ้า ------------------------------ต่อกับ--------------------------- สีฟ้า เส้นที่ 3

เส้นที่ 4 สีขาวฟ้า ------------------------------ต่อกับ--------------------------- สีขาวฟ้า เส้นที่ 4

เส้นที่ 5 สีเขียว ------------------------------ต่อกับ--------------------------- สีเขียว เส้นที่ 5

เส้นที่ 6 สีขาวเขียว ------------------------------ต่อกับ--------------------------- สีขาวเขียว เส้นที่ 6

เส้นที่ 7 สีน้ำตาล ------------------------------ต่อกับ--------------------------- สีน้ำตาล เส้นที่ 7

เส้นที่ 8 สีขาวน้ำตาล ------------------------------ต่อกับ--------------------------- สีขาวน้ำตาล เส้นที่ 8


หรือ หากคุณใช้สาย CAT 5 และต้องการให้สายสัญญาณมีความเร็ว 100 Megabit เต็ม จะต้องต่อดังนี้

เส้นที่ 1 สีขาวส้ม ------------------------------ต่อกับ--------------------------- สีขาวส้ม เส้นที่ 1

เส้นที่ 2 สีส้ม ------------------------------ต่อกับ--------------------------- สีส้ม เส้นที่ 2

เส้นที่ 3 สีขาวเขียว ------------------------------ต่อกับ--------------------------- สีขาวเขียว เส้นที่ 3

เส้นที่ 4 สีฟ้า ------------------------------ต่อกับ--------------------------- สีฟ้า เส้นที่ 4

เส้นที่ 5 สีขาวฟ้า ------------------------------ต่อกับ--------------------------- สีขาวฟ้า เส้นที่ 5

เส้นที่ 6 สีเขียว ------------------------------ต่อกับ--------------------------- สีเขียว เส้นที่ 6

เส้นที่ 7 สีขาวน้ำตาล ------------------------------ต่อกับ--------------------------- สีขาวน้ำตาล เส้นที่ 7

เส้นที่ 8 สีน้ำตาล ------------------------------ต่อกับ--------------------------- สีน้ำตาล เส้นที่ 8



ต่อแบบไขว้

สายที่ต่อแบบไขว้ ใช้สำหรับการต่อจากเครื่องพีซี ไปยัง เครื่องพีซี การเรียงสาย UPT จะเป็นดังนี้

เส้นที่ 1 สีส้ม ------------------------------ต่อกับ--------------------------- สีขาวน้ำตาล เส้นที่ 1

เส้นที่ 2 สีขาวส้ม ------------------------------ต่อกับ--------------------------- สีน้ำตาล เส้นที่ 2

เส้นที่ 3 สีฟ้า ------------------------------ต่อกับ--------------------------- สีฟ้า เส้นที่ 3

เส้นที่ 4 สีขาวฟ้า ------------------------------ต่อกับ--------------------------- สีขาวฟ้า เส้นที่ 4

เส้นที่ 5 สีเขียว ------------------------------ต่อกับ--------------------------- สีเขียว เส้นที่ 5

เส้นที่ 6 สีขาวเขียว ------------------------------ต่อกับ--------------------------- สีขาวเขียว เส้นที่ 6

เส้นที่ 7 สีน้ำตาล ------------------------------ต่อกับ--------------------------- สีขาวส้ม เส้นที่ 7

เส้นที่ 8 สีขาวน้ำตาล ------------------------------ต่อกับ--------------------------- สีส้ม เส้นที่ 8



4. HUB

เป็นอุปกรณ์ที่ใช้ในการเชื่อมต่อระหว่าง เครื่องพีซี ตั้งแต่ 2 เครื่องขึ้นไป ให้เป็นเครือข่ายเดียวกัน โดยสายที่ใช้จะต้องต่อแบบตรงเท่านั้น

HUB เปรียบเสมือน จุดศูนย์รวมของสาย UTP ของทุกเครื่อง เพื่อให้ทุก ๆ เครื่องในเครือข่ายสามารถติดต่อถึงกันได้
