RADIOAMATERSTVO

Klicni znak S57SI

Član ZRS in radiokluba 25. junij – S59DVA, iz Velenja. Dosedanji klicni znaki: YT3BEN, YZ3BEN, S57BEN in 5 let sem bil QRT zaradi dela v tujini.

Aktivnost:

- DXpedicija HB0/YT3AM ( 1982 )

- Prenosi rezultatov posameznih etap do direkcije na avtomobilskih relijih v Velenju ( 3 sezone )

- ARON med vojno na tleh bivše države

- Tekmovanja HF, VHF, UHF ( do 2000 )

- Aktiviranje zanimivih UL lokatorjev, širom S5

- Samogradnja anten HF, VHF

- EA8/S57SI ( Gran Canaria )

Oprema: V/UHF

- TR 7500

- FT 7800 E

ANT

- 4 el. Yagi, 6 el. Yagi, 2 x YU0B, DL6WU, GP, vertikal ¼, , piramida, dvojni kvad, slot za 2m, koaxialna vertikalka za 70cm – vse ANT samogradnja in HB9CV – by S57PY

HF

- TS-480 SAT

ANT

- polvalni dipoli ( 7, 14, 18, 21, 28 MHz ), skrajšani dipol 3,5 / 7 MHz, sloper / 80 m, tri band FD, delta / 15 m, delta / 10 m – vse ANT samogradnja

Antene

Antene so mi vedno izziv in rad jih gradim sam, predvsem se ukvarjam z žičnimi antenami saj so zelo poceni, enostavne za gradnjo in namestitev. Tudi DX-i gredo z njimi. Uporabljam antensko »alfo in omego« ( ROTHAMEL ), veliko experimentiram, postavljam in podiram.

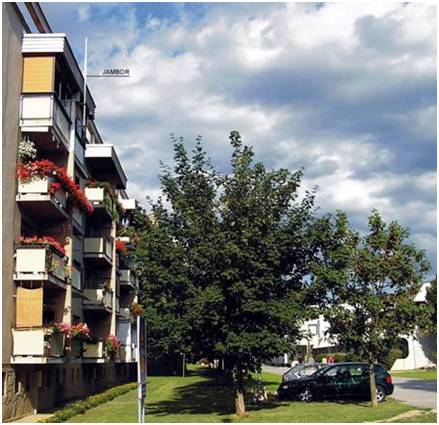

Stanujem v več stanovanjskem bloku v Velenju in kot večina »mestnih« amaterjev, imam tudi sam prostorske omejitve za postavitev HF anten. S tem razlogom sem na svoj balkon vertikalno pritrdil ABS jambor visok cca 4 m in to je jedro vpetja in nošenja večine mojih anten ( slika 1 ). Pridobiti moram še višino za postavitev ANT na nižjih bandih kar pomeni, da bo potrebno jambor povišati še vsaj za 3-4 m!

Slika 1

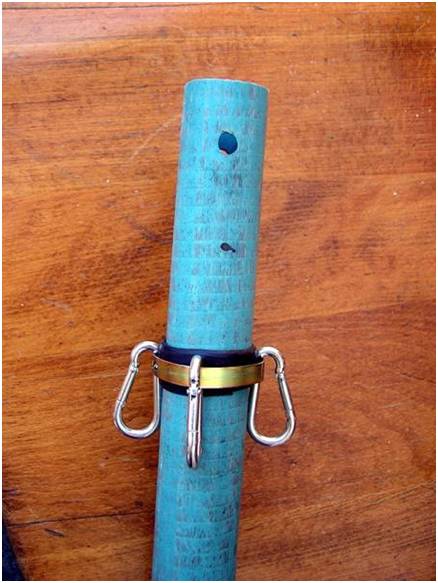

Tik pod vrh jambora sem namestil cevno objemko, s tremi malimi karabini za pritrditev drsne vrvi, pomožne vrvice za dviganje in spuščanje antene in za dve sidrni vrvi ( slika 2 ).

Slika 2

3,5 / 7 MHz

Za ta dva banda uporabljam skrajšani polvalni dipol z dvema tuljavama ( 120 mikroH ) na vsaki strani ANT. To je moja edina električno podaljšana antena, ker se načeloma izogibam podaljševanja anten s tuljavami iz enostavnega razloga: so frekvenčno preozke.

7 MHz

Sedaj zelo »hvaležen« - raztegnjen band, vsaj zame. Trenutno dipol, v izgradnji je spiralno »skrajšan« dipol.

14 MHz

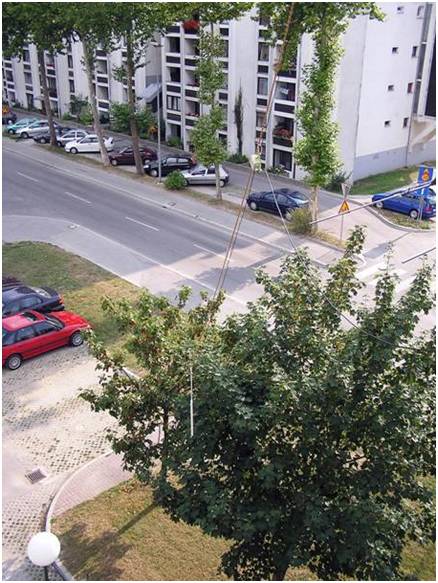

Za 20 m band uporabljam polvalni dipol, ki je poševno pritrjen med vrh jambora in drevo na travniku, ob bloku. Dipol visi oz. drsi po glavni nosilni vrvi debeline 12 mm ( slika 3 ), tako da lahko ANT nemoteno dvigam ali spuščam oz. jo menjam z drugo anteno. To mi vzame cca. 30 minut dela.

18 MHz

Zelo všečen band. Na njem ni tekmovanj – torej nikakršnega »navijanja KW« ob vikendih. Enkrat delam z dipolom in drugič z delto.

Slika 3

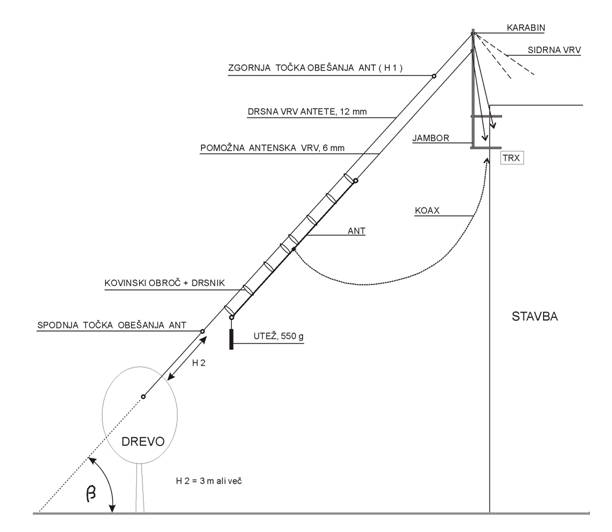

Prerez postavitve jambora, sidranja in potek antene za HF band ( slika 4 ).

Slika 4

21 MHz

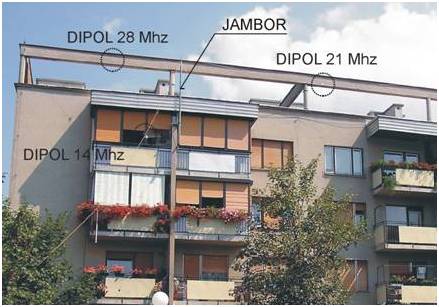

Polvalni dipol za 15 m je vpet desno, med steber na terasi in jambor ( slika 5 in 6 ). Z krožci so označene priključne točke anten. Cel antenski sistem oblikuje nekakšen »T«, kar minizira medsebojni vpliv anten.

Slika 5

28 MHz

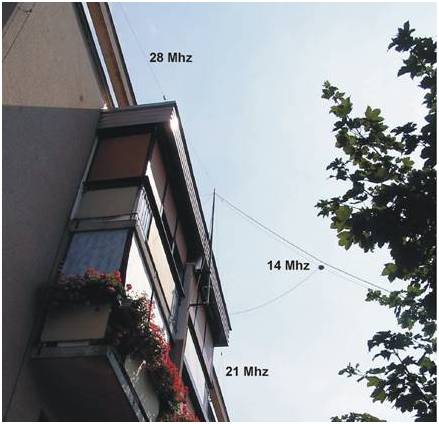

Polvalni dipol za 10 m je vpet med steber na vogalu terase in jambor ( slika 5 in 6 ).

Slika 6

50 MHz

Še nič …

144 MHz

Trenutno funkcijo sevalnika opravlja HB9CV, vertikalno polarizirana.

432 MHz

Uporabljam »koaxialno« vertikalno anteno.

Dipol antena

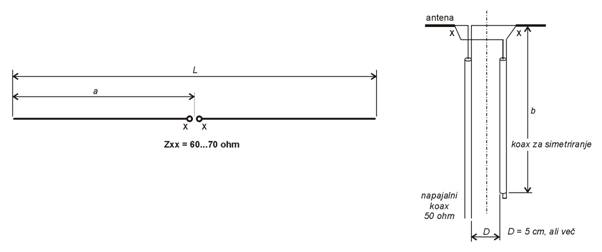

MEHANSKE DOLŽINE ŽIČNIH POLVALNIH DIPOLOV

Legenda:

L … dolžina antena

a … dolžina enega kraka antene od simetrale do konca

b … dolžina simetrirnega elementa

D … razdalja simetrirnega elementa od napajalnega kabla

xx … priključne točke antene

Enačba: L=	142,5	( m )
	f ( MHz )

Pri tem je presek žice 2,5 do 6 qmm.

Tabela:

BAND	L	a	b	OPOMBA
1,8	78,72	39,36	25,984	dolžine so v m
3,5	40,71	20,35	13,561
7	20,36	10,18	6,971
10	14,10	7,05	4,888
14	10,18	5,09	3,492
18	7,89	3,94	2,732
21	6,78	3,39	2,332
24	5,72	2,86	1,984
28	5,04	2,52	1,715

Simetrirni element:

Imenovan BAZOOKA ( 50 Ω koax ), dolžine λ/4.

Opozorilo!

V mojem primeru sta dipola za 10 in 15 metrski band krajša od navedenih dolžin. Zemlja ali masa ( pločevinasta streha nad balkonom in pločevinasta obroba strehe na terasi ) je zelo blizu koncev anten in to rezultira skrajšanje anten za približno 5 do 9 cm. Vse je odvisno od mikro lokacije, kjer je antena postavljena. Torej točno dolžino antene določimo z poskusi.
