WIRING
   SAVE THESE TO YOUR PICTURES AND PRINT THEM UP FROM THERE.  IF YOU RUN INTO ANY TROUBLES LET ME KNOW AND I WILL TRY MY BEST TO HELP YOU OUT.

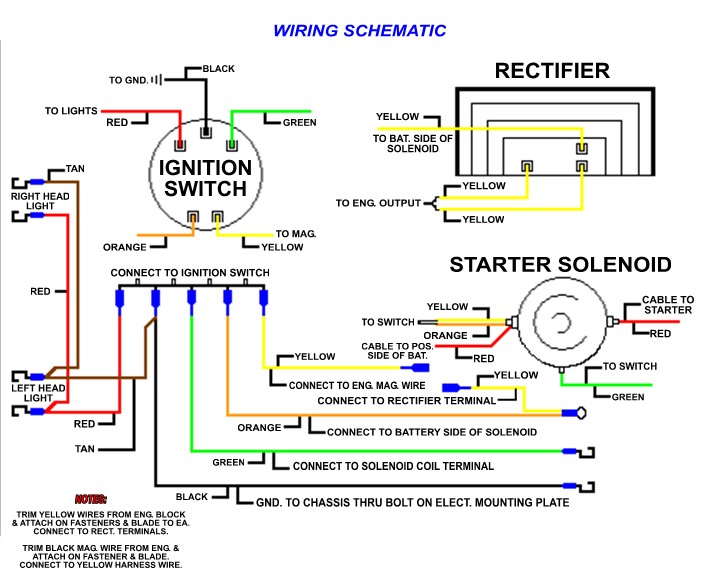

    THE FIRST SCHEMATIC IS ONE WE DREW UP BASED ON THE WIRING ON OUR MACHINE. THE SECOND IS A COLORED COPY FROM THE CHAPARRAL 6X6 MANUAL, AND THE THIRD SCHEMATIC IS FROM A JLO SERVICE MANUAL. PLEASE NOTE THIS IS FOR THE LATER VERSIONS OF WIRING, WHICH INCLUDE THE L-295 / L-340 / L-380 / R-295 AND THE R-340 ENGINES.

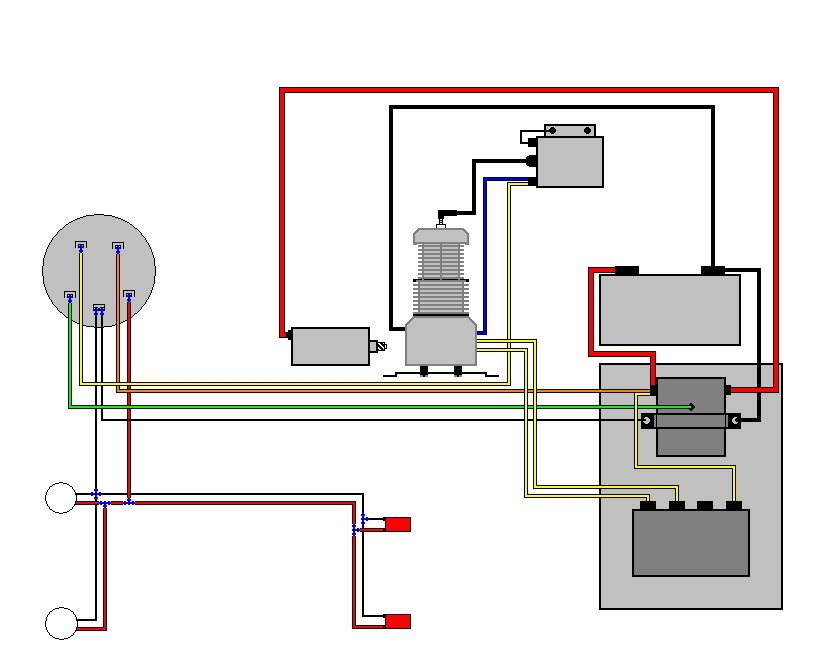

Right click to save to My pictures Chaparral 6x6 manual page
EARLIER MODEL WIRING SCHEMATIC
From the Chaparral 6x6 manual

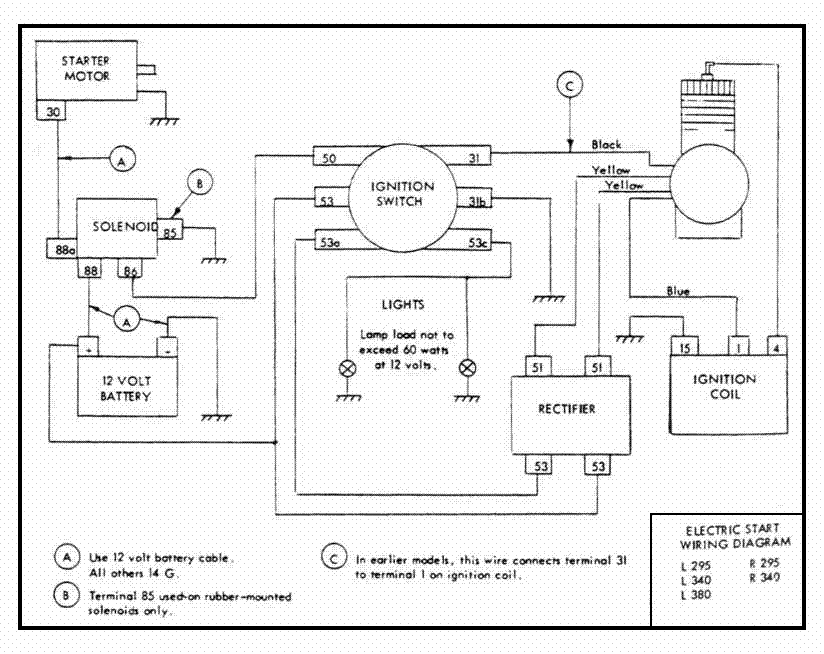

JLO service manual
JLO service manual schematic
