PCB con Plotter





(Clicca sulle immagini per ingrandirle)

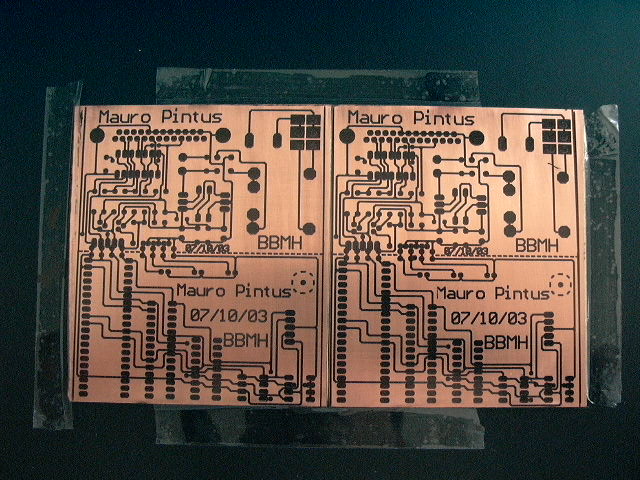

Il procedimento è molto semplice, basta disegnare il PCB con il proprio programma preferito e stampare direttamente sulla basetta pulita.

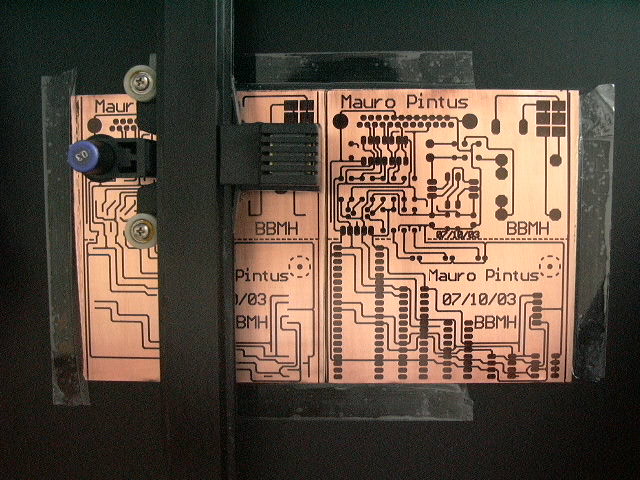

Per fissarla al piano occorre del nastro adesivo ed è indispensabile caricare i pennini con inchiostro indelebile.

Se non si riesce a trovare l'inchiostro in cartoleria, si può usare un comune pennarello indelebile messo in un apposito supporto per plotter.

Se non si dispone di tale supporto, si dovrà rimuovere il refil dal pennarello, e dopo averlo tagliato, si sistemerà dentro un pennino normale.

Per vedere il circuito finito realizzato in questo modo clicca qui.





Per qualsiasi informazione scrivetemi pure transistor@infinito.it

Documento Pdf sulla realizzazione dei circuiti stampati in italiano
